SCADA-система OWEN PROCESS MANAGER (OPM)

• SCADA-система OWEN PROCESS MANAGER (OPM) – программное обеспечение, предназначенное для осуществления связи ПК с приборами ОВЕН, подключенными через преобразователи интерфейсов ОВЕН АС2, АС2-М, АС3-М, АС3, АС4.

                           Основные функции OWEN PROCESS MANAGER (OPM)

• ОРМ используется для разработки описаний технологических процессов, сохранения этих описаний на диске для последующего использования. Запуск процессов на исполнение предусматривает опрос всех приборов с периодичностью, отдельно задаваемой для каждого прибора, отображение результатов этого опроса, а также сохранение указанных пользователем значений в файлы протокола.

             OPM предоставляет следующие возможности

• ОТОБРАЖЕНИЕ И МОДЕЛИРОВАНИЕ СЕТИ, состоящей из одного или нескольких адаптеров и подключенных к ним приборов ОВЕН, а также схемы технологического процесса на мониторе ПК

 Демо-версия SCADA-системы и информация об изменениях в новых версиях SCADA-системы находятся здесь. SCADA-система OWEN PROCESS MANAGER (OPM)

• Поддержка всех приборов ОВЕН с интерфейсом «токовая петля» (подключаются через адаптер АС2)
• Поддержка приборов с интерфейсом RS-485: ТРМ151, ТРМ138, ТРМ148, ТРМ101, ТРМ200, ТРМ201, ТРМ202, МВА8, СИ8, ПКП1, ТРМ210, ТРМ 212, ТРМ 251, МДВВ, а также приборов ТРМ32, ТРМ33, ТРМ34, ТРМ38 и УКТ38, подключаемых через АС2М
• Программа позволяет считывать, показывать в графическом и цифровом виде и архивировать измеряемые параметры вышеперечисленных приборов. Архивные данные могут быть представлены в табличном и графическом видах и распечатаны на принтере
• Возможен экспорт архивных данных в формат Excel, Dbase, Access
• Демо-версия поддерживает работу с одним прибором ОВЕН

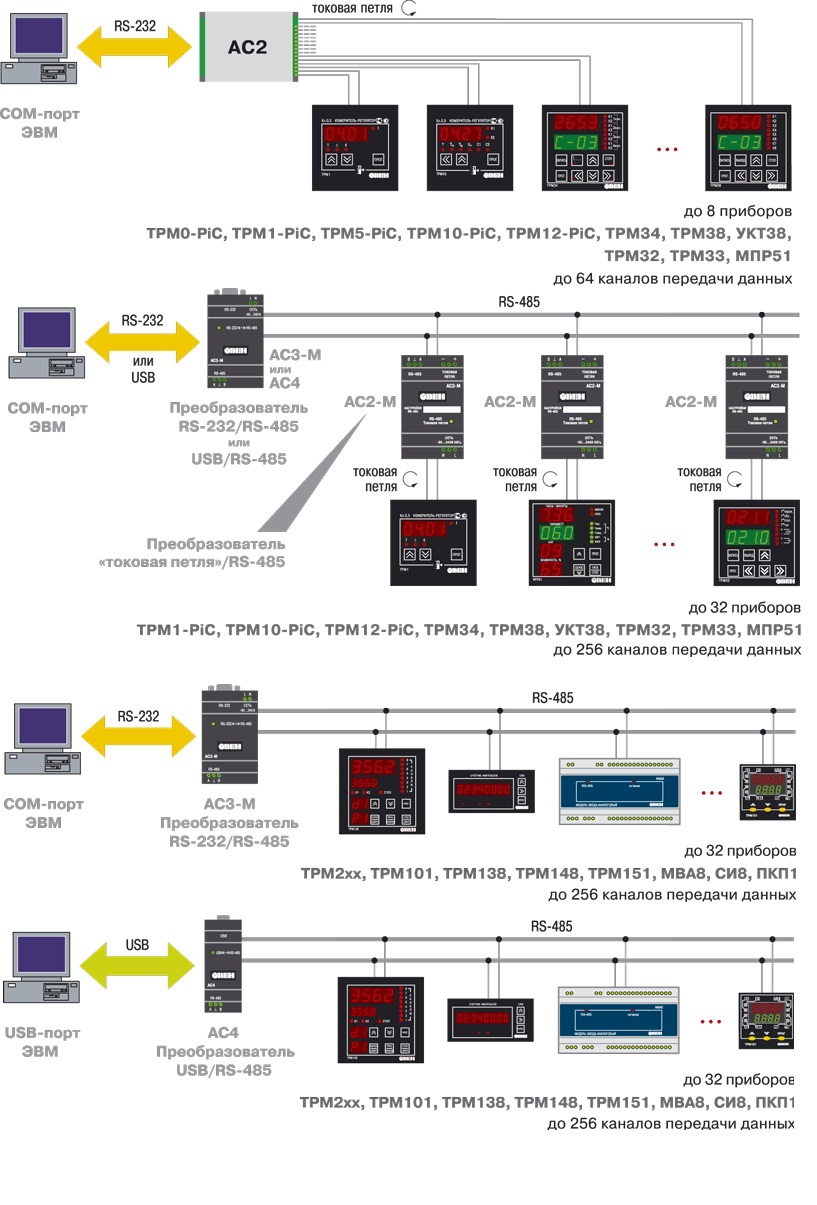

       Организация интерфейса связи приборов с ПК

• При запуске ОРМ тестирует рабочий компьютер и автоматически определяет свободные COM-порты, к которым через адаптер интерфейса могут быть подключены приборы ОВЕН. Информация о COM-портах выводится на экран ПК в главном окне программы.
• Выбор адаптера интерфейса зависит от типа интерфейса подключаемых приборов. К одному COM-порту возможно подключить только один адаптер интерфейса.
• При необходимости увеличения количества отображаемых каналов на ПК необходимо установить дополнительные СОМ-порты. Максимальное количество СОМ-портов определяется характеристиками ПК.

        Подключение приборов с интерфейсом RS-485

• Для подключения к компьютеру приборов с интерфейсом RS-485 используются:
• ОВЕН АС3-М – автоматический преобразователь RS-232/RS-485;
• ОВЕН АС3 – полуавтоматический преобразователь RS-232/RS-485;
• ОВЕН АС4 – автоматический преобразователь USB/RS-485.
• Возможно также использование преобразователей интерфейсов сторонних производителей.
• Максимальное количество каналов отображения для одного порта составляет 256. Без использования средств усиления сигнала к преобразователю АС3-М, АС3 или АС4 можно подсоединять до 32 приборов, с использованием усилителя – до 256.

     Подключение приборов с интерфейсом «токовая петля»

• Для подключения к ПК приборов с интерфейсом «токовая петля» используются:
• ОВЕН АС2 – адаптер интерфейса «токовая петля»/RS-232;
• ОВЕН АС2-М – преобразователь интерфейса «токовая петля»/RS-485.
• Через адаптер АС2 прибор подключается к компьютеру напрямую. К АС2 можно подключить до восьми приборов ОВЕН типа ТРМ1-PiC, ТРМ38. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 64.
• Через преобразователь АС2-М прибор подключается к сети RS-485, которая, в свою очередь, через адаптер АС3-М, АС3 или АС4 может быть подключена к ПК. К каждому преобразователю АС2-М подключается один прибор типа ТРМ1-PiC, ТРМ38, МПР51 и т. п. Максимальное количество каналов отображения для одного порта (при использовании восьмиканальных приборов типа УКТ38 или ТРМ38) равно 256.

                                                 Настройка программы

•   При запуске ОРМ на экране появляется ее главное окно, в котором пользователю предстоит создать схему технологического процесса. Это окно содержит панель управления и меню. При нажатии правой кнопки мыши всплывает меню настройки. Необходимо задать:
• тип подключаемого адаптера интерфейса;
• типы подключаемых к адаптеру интерфейса приборов ОВЕН;
• параметры опроса приборов компьютером.
• При работе с адаптером интерфейса АС2 необходимо указать канал адаптера, к которому подключен прибор ОВЕН, и указать тип этого прибора, выбрав его из предлагаемого программой списка.
• Для приборов, подключаемых через преобразователь RS-232/RS-485 или USB/RS-485, необходимо указать сетевой адрес подключенного прибора ОВЕН, который предварительно вводится в прибор при его программировании.
• При задании параметров опроса возможно либо задать частоту опроса прибора, либо задать постоянный опрос. В случае постоянного опроса прибор опрашивается с максимально возможной для данной системы «компьютер–интерфейс–приборы» частотой. Эта частота опроса зависит от мощности компьютера, количества приборов в сети, наличия помех в линиях и т. п.
• После записи конфигурации в файл необходимо запустить процесс. Это возможно сделать либо из меню программы, либо кнопкой  на панели инструментов. На экране главного окна будут отображаться все текущие значения измеряемых величин.
• Процесс, запущенный на исполнение, может быть в любой момент завершен или временно приостановлен. Изменения в схему процесса можно вносить только после его завершения. Измененный процесс возможно сохранить под прежним или новым именем.

                  Архивация данных

• При исполнении процесса программа контролирует (архивирует) значения только тех каналов подключенных приборов, которые указаны пользователем. Для этого в дополнительных окнах программы создаются ссылки на выбранные каналы. Значения, регистрируемые по заданным ссылкам, заносятся в файл архива.
• Программа имеет 5 дополнительных окон, выбор окна осуществляется кнопками  на панели инструментов.
• Частота опроса каналов и архивации данных определяется пользователем для каждой ссылки отдельно.
• Просмотр файла архива осуществляется с помощью программы OWEN Report Viewer (ORV). ORV позволяет открывать и просматривать файлы архива (рапорты) либо в табличном, либо в графическом виде и конфигурировать отображение архивных данных для данного процесса.
• Пользователь может самостоятельно определять, какие из происшедших событий, зафиксированных в рапорте, следует включать в отображаемые таблицы и графики. Можно также ограничивать временные рамки отображаемых событий с тем, чтобы более подробно рассматривать отдельные эпизоды технологического процесса.
• Для последующей обработки данных из архива возможно их сохранение в форматах Access, FoxPro, DBase или Excel.

      Система алармов (предупреждающих сообщений)

•  Программа позволяет следить за нахождением измеряемого параметра в заданном диапазоне значений. Для этого пользователь в созданных ссылках определяет верхнюю и нижнюю границы диапазона контроля. При выходе измеряемого параметра за указанные границы программа выдает предупреждение («аларм»). «Алармы» выводятся в специализированных окнах, цвет которых меняется в зависимости от типа сообщения. Информация о причине возникновения «аларма» и инструкции для оператора по ее устранению могут выводиться как автоматически при возникновении «аларма», так и по запросу оператора при нажатии кнопки на панели управления.

                                        Требования к системе

• Компьютер не ниже Pentium
•  Тактовая частота не ниже 200 Мгц
• Оперативная память не ниже 16 Мбайт
• Операционная система Windows XP, Vista, 7
