Общая информация.Модули ввода параметров электрической сети

Модули МЭ110 являются расширением хорошо зарекомендовавшей себя линейки модулей ввода-вывода Мх110.

Модули позволяют измерять ток, напряжение, частоту, мощность (активную, реактивную, полную), cos φ

В состав линейки входят

  • Однофазный амперметр
  • Однофазный вольтметр
  • Однофазный мультиметр
Однофазный мультиметр МЭ110-224.1М Однофазный мультиметр МЭ110-224.1М Однофазный мультиметр МЭ110-224.1М
Однофазный мультиметр МЭ110-224.1М Однофазный вольтметр МЭ110-224.1Н Однофазный амперметр МЭ110-224.

Модификаций модулей МЭ110

Модуль

Измеряемые, вычисляемые величины

МЭ110-224.1Т

Ток

МЭ110-224.1Н

Напряжение, частота

МЭ110-224.1М

Ток, напряжение, частота, мощность
(активная, реактивная, полная), cos φ

*более подробную информацию по диапазонам измеряемых величин Вы можете найти во вкладке Технические характеристики соответствующего модуля

Применение распределенных систем управления и сбора данных позволяет

  • Значительно сократить затраты на кабельные коммуникации, идущие к датчикам и исполнительным механизмам
  • Повысить живучесть всей системы, легко заменять отказавшие элементы, дублировать критически важные узлы
  • Использовать принцип модульности, делая отдельные элементы и узлы системы относительно независимыми и автономными
  • Вводить в строй не всю систему, а поэтапно
  • Снизить расходы на модернизацию системы, быстрое расширение и наращивание мощностей и функционала

Линейка модулей МЭ110 может работать с ПЛК следующих производителей:

  • ОВЕН
  • Mitsubishi FX
  • Direct Logic 06, 205, 405
  • Siemens — SIMATIC S7-200,S7-300
  • Segnetics SMH 2G(i)
  • МЗТА (Контар) МС8, MC12
  • tecon
  • Delta DVP
  • ICP DAS uPAC-7186/i-7188
  • Advantech

Линейка модулей МЭ110 работает совместно со Scada-системами:

  • MasterSCADA (ИнСАТ)
  • Trace Mode (AdAstra)
  • КРУГ-2000 (КРУГ)
  • InTouch (Wonderware)
  • CiTect (Ci Technologies)
  • Genesis32 (ICONICS)
  • SIMATIC WinCC (Siemens AG)
  • WinlogPro

Информационный обмен

В основу МЭ110 положен широко распространенный стандарт проводной связи RS-485.

Все модули используют для коммуникации простые протоколы, основанные на принципе «запрос-ответ». МЭ110 поддерживают работу по протоколам ModBus-ASCII, ModBus-RTU, DCON и ОВЕН.

Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера может выступать ПЛК, персональный компьютер с установленной SCADA-системой или панель оператора. Каждый из модулей, являясь подчиненным устройством (Slave), имеет уникальный адрес. Мастер сети делает запрос одному из модулей, указывая его адрес и команду чтения или записи значений. Соответствующий модуль отвечает мастеру, передавая запрошенные данные или подтверждая получения команды.

Одновременно в одной сети может быть только один мастер и до 32 модулей. Максимальная длина линии связи составляет1200 м. Длина линии связи и количество модулей в сети могут быть увеличены с помощью повторителей интерфейса (например, ОВЕН АС5).

Напряжение питания

  • 90...264 В переменного тока частотой 47…63Гц или 20...375 В постоянного тока

Условия эксплуатации

МЭ110 эксплуатируются при следующих условиях:

температура окружающего воздуха от минус 20 до +55 °С*;

верхний предел относительной влажности воздуха  80 % при 25 °С  и более низких температурах без конденсации влаги.

Конфигурирование

Настройка любого модуля Мх110 производится с помощью единой для всей линейки программы-конфигуратора. Простой и удобный интерфейс пользователя, возможность проверки работы модуля непосредственно из конфигуратора делают настройку простой и быстрой. При этом вы можете многократно использовать однажды созданную и сохраненную конфигурацию МЭ110.

Конструктивные особенности

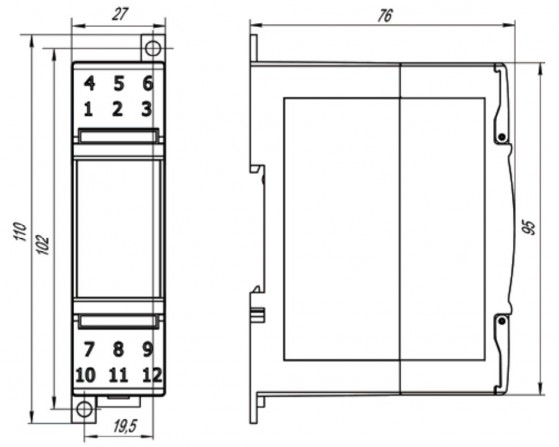

Габаритные размеры

Габаритные размеры
