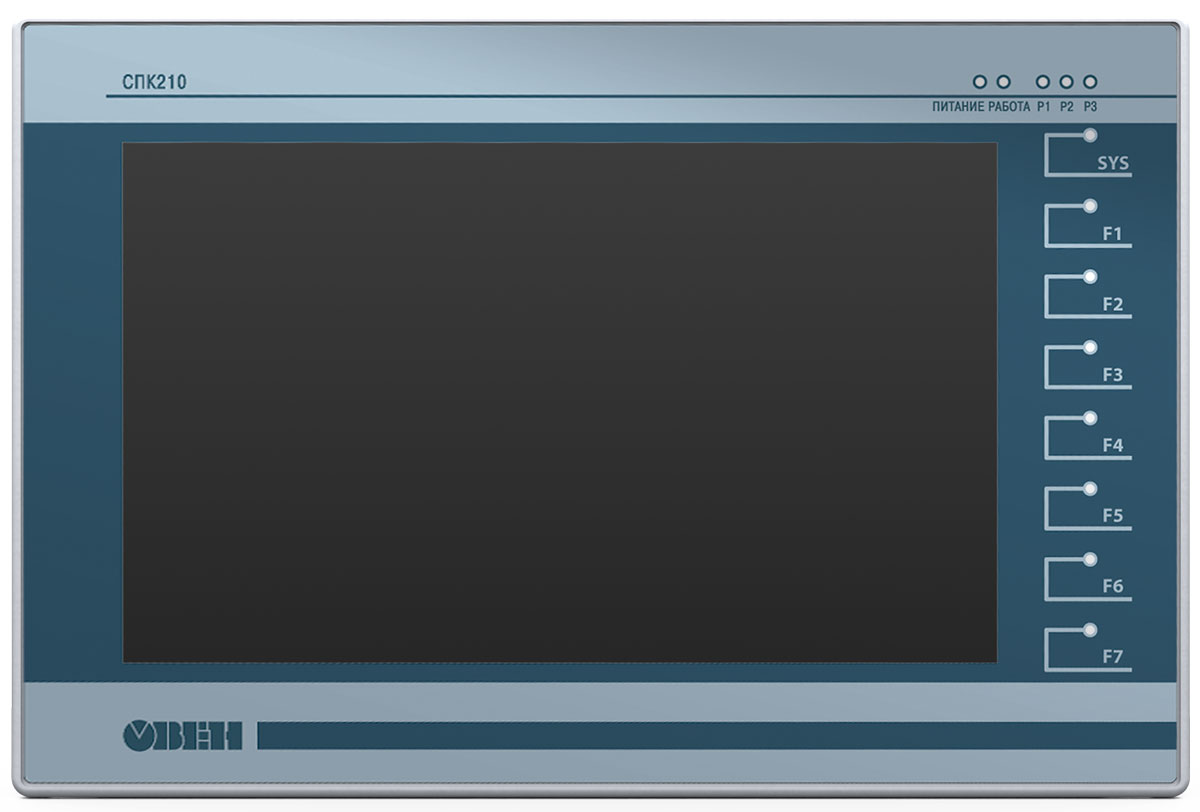

Общая информация.Сенсорные панельные контроллеры для автоматизации распределенных систем СПК207 / СПК210

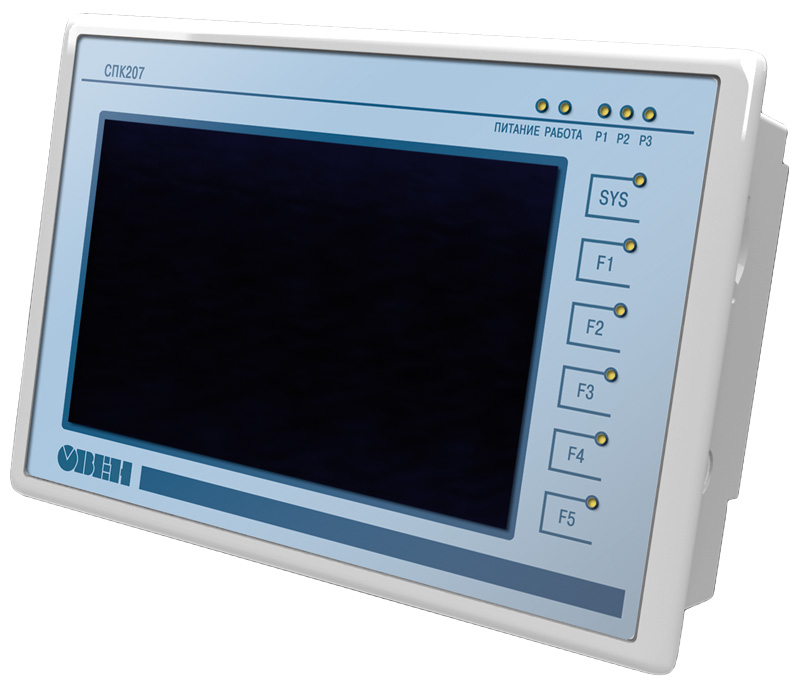

ОВЕН СПК207

ОВЕН СПК2хх представляет собой устройство класса «человеко-машинный интерфейс» со встроенными функциями свободного программируемого контроллера. Линейка панельных контроллеров СПК2хх предназначена для создания автоматизированных систем управления технологическими процессами в различных областях промышленности, энергетике, ЖКХ и на транспорте.


Рекомендуется к использованию

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
  • В АСУ водоканалов
  • Для управления климатическим оборудованием
  • В сфере производства строительных материалов
  • На транспорте

Оптимально подходят для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.


Отличительные особенности линейки

  • Объединение функций ПЛК и графической панели оператора в одном корпусе
  • Разработка программ визуализации и алгоритмов управления в единой среде программирования
  • Сенсорный экран управления
  • Дополнительные кнопки управления со светодиодной индикацией
  • Программное переключение режимов работы универсальных интерфейсов RS-232/RS-485
  • Разъемные клеммы для RS-485 и CAN
  • Индикация состояния обмена по последовательным интерфейсам на лицевой панели
  • Встроенный интерфейс Ethernet
  • Встроенная операционная система Linux
  • Полномодемный порт RS-232
  • Расширенное количество интерфейсов
  • Поддержка протоколов обмена ModBus (RTU, ASCII, TCP), ОВЕН, CAN-open
  • Возможность работы напрямую с портами контроллера для подключения нестандартных устройств
  • Контроллер имеет встроенные часы,  для создания систем управления с учетом реального времени
  • Наличие большого объема Flash памяти, с возможностью расширения на SD-карте для архивирования данных


Основные характеристики

Контроллер

СПК 207

СПК 210

Климатическое исполнение, 0с

- 20 ... + 60

- 20 ... + 60

охлаждение

Пассивное

Пассивное

степень защиты корпуса

(с лицевой стороны)

IP65

IP65

Диапазон напряжений питания, в

сПК2хх-24 сПК2хх-220





От 9 до 30 В постоянного тока

(номинальное 24 В) Переменный ток: 90...245 В, 47…63 Гц или постоянный ток: 150...300 В





От 9 до 30 В постоянного тока

(номинальное 24 В) Переменный ток: 90...245 В, 47…63 Гц или постоянный ток: 150...300 В

Потребляемая мощность, вт

30 (до 40 при включении)

30 (до 40 при включении)

масса, не более, кг

1,5

2


Вычислительные ресурсы и дополнительное оборудование

центральный процессор

RISC-процессор, 32 разряда, 200 МГц на базе ядра ARM9

объем оперативной памяти, мбайт

64

объем энергонезависимой памяти, мбайт

64

объем энергонезависимой памяти (Retain), Кбайт

64

наличие ос (операционной системы)

Linux

система программирования

CoDeSys v3

время выхода на рабочий режим, с

40-60

время выполнения одного цикла программы пользователя, мс

20

Дополнительное оборудование

- встроенные RtC с автономным питанием

- время работы, дней

- тип элемента питания



есть

14

Ионистор

аудиовыход

- внутренний

- внешний



«Встроенный источник выдачи звукового сигнала» Mini Jack 3,5 мм


Условия эксплуатации

  • Расширенный температурный рабочий диапазон окружающего воздуха: от минус 20 °С до +60 °С
  • Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
  • Верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких  температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа

По устойчивости к климатическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997.

По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.


Конструктивные особенности

Контроллеры выполнены в щитовом исполнении. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены отдельно.

Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.


Интерфейсы и протоколы

Интерфейс

Количество, шт.

Протоколы

режимы работы

Ethernet

1

Gateway, ModBus TCP

10\100 Мбит\с

RS-232

1

ModBus (ASCII RTU), ОВЕН



1200, 2400, 4800, 9600, 14400, 19200, 28800,

38400, 57600, 115200, 230400, 460800, 921600



RS-232\RS-485 для

2, для СПК2хх-ххх.03

1, для СПК2хх-ххх.04



ModBus (ASCII RTU), ОВЕН

CAN

1, для СПК2хх-ххх.04

CAN OPEN

1 Мбит/с

USB Host

2

Подключение USB Flash

SD Card

1

Карточки до 32 ГБ

В контроллерах ОВЕН СПК2хх предусмотрена возможность работы с нестандартными протоколоми по любому из портов, это позволяет подключать устройства с нестандартным протоколом передачи данных (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).


Программирование

Программирование контроллеров осуществляется в профессиональной, распространенной среде

CoDeSys v.3.x, максимально соответствующей стандарту МЭК 61131:

  • поддержка 5 языков программирования, для специалистов любой отрасли;
  • мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
  • функции документирования проектов;
  • количество логических операций ограничивается только количеством свободной памяти контроллера;
  • практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.


Дополнительно

Широкие возможности самодиагностики контроллера.

Встроенные часы реального времени.

Возможность создавать и сохранять архивы на Flash контроллера.
