Преобразователь аналоговых сигналов НПТ-3. В разработке.

Краткое описание

Назначение преобразователя аналоговых сигналов НПТ-3.

Преобразователь, совместно с входными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4 – 20 мА. Преобразователи предназначены для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006.

Применение преобразователя аналоговых сигналов позволяет унифицировать сигналы, используемые в системе, что упрощает подключение отечественных датчиков к контроллерам зарубежных производителей,  облегчает задачу подключения датчиков  ко вторичному измерительному прибору, если они находятся далеко друг от друга, помогает снизить влияние электромагнитных помех, своевременно обнаруживать аварийные сигналы.

НПТ-3 может применяться на различного рода производствах, в жилищно-коммунальном хозяйстве, в информационных системах, системах диспетчеризации, в системах автоматического управления процессами в пищевой, нефтехимической, металлургической и других отраслях промышленности.

Особенности ПРЕОБРАЗОВАТЕЛЯ НПТ-3.

  • Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
  • Широкий диапазон рабочих температур окружающий среды: -40…+85°С
  • Большой выбор диапазонов преобразования температур
  • Возможность самостоятельной настройки при помощи программы-конфигуратора
  • Возможность формирования аварийного сигнала
  • Конструкция преобразователя обеспечивает защиту без повреждений в рабочих условиях эксплуатации:
    - от смены полярности питающего напряжения;
    - при работе в режиме холостого хода и короткого замыкания нагрузки;
    - от воздействия электромагнитных помех по ГОСТ 51522 класс А.

Наименование прибора

Тип

датчика

Диапазон

Предел основной приведённой погрешности

НПТ-3.01.1.2

50М a =0,00428 °C–1

-50°C …+180°C

± 0,25 %

НПТ-3.11.1.2

-50°C …+50°C

НПТ-3.21.1.2

0°C …+50°C

НПТ-3.31.1.2

0°C …+100°C

НПТ-3.41.1.2

0°C …+150°C

НПТ-3.02.1.2

100П a =0,00391 °C–1

-50°C …+500°C

± 0,25 %

НПТ-3.12.1.2

-100°C …+100°C

НПТ-3.22.1.2

0°C …+100°C

НПТ-3.32.1.2

0°C …+150°C

НПТ-3.42.1.2

0°C …+300°C

НПТ-3.52.1.2

0°C …+500°C

НПТ-3.03.1.2

Pt100 a =0,00385 °C–1

-50°C …+500°C

± 0,25 %

НПТ-3.13.1.2

-100°C …+100°C

НПТ-3.23.1.2

0°C …+100°C

НПТ-3.33.1.2

0°C …+150°C

НПТ-3.43.1.2

0°C …+300°C

НПТ-3.53.1.2

0°C …+500°C

НПТ-3.04.1.2

TХК (L)

-40°C …+600°C

± 0,5 %

НПТ-3.14.1.2

0°C …+400°C

НПТ-3.24.1.2

0°C …+600°C

НПТ-3.34.1.2

0°C …+800°C

НПТ-3.05.1.2

TХА (К)

-40°C …+800°C

± 0,5 %

НПТ-3.15.1.2

0°C …+400°C

НПТ-3.25.1.2

0°C …+600°C

НПТ-3.35.1.2

0°C …+800°C

НПТ-3.45.1.2

0°C …+1000°C

НПТ-3.55.1.2

0°C …+1300°C

НПТ-3.06.1.2

100М a =0,00428 °C–1

-50°C …+180°C

± 0,25 %

НПТ-3.16.1.2

-50°C …+50°C

НПТ-3.26.1.2

0°C …+50°C

НПТ-3.36.1.2

0°C …+100°C

НПТ-3.46.1.2

0°C …+150°C

НПТ-3.56.1.2

-50°C …+150°C

Технические характеричтики

Наименование

Значение

Номинальное значение напряжения питания (постоянного тока)

24 В

Диапазон допустимых напряжений питания (постоянного тока)

12 – 36 В

Максимальная мощность, потребляемая преобразователем

0.8 Вт.

Диапазон выходного тока преобразователя

4 – 20 мА

Функция преобразования входных сигналов

линейная

Нелинейность преобразования, не хуже

± 0,2 %

Разрядность цифро-аналогового преобразователя, не менее

12 бит

Номинальное значение сопротивления нагрузки
(при напряжении питания 24 В)

500 Ом ±5 %

Максимальное допустимое сопротивление нагрузки
(при напряжении питания 36 В)

1250 Ом

Пульсации выходного сигнала

0,6 %

Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более

30 мин

Время установления выходного сигнала после скачкообразного изменения входного сигнала, не более

1 с

Время непрерывной работы

круглосуточно

Габаритные размеры

Æ44´18±1 мм

Масса, не более

100 г

Средняя наработка на отказ, не менее

50 000 ч

Средний срок службы, не менее

12 лет

*  Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ - 11) В / 0,020 А, где RH  – Суммарное  сопротивление измерительного прибора и согласующего   резистора.

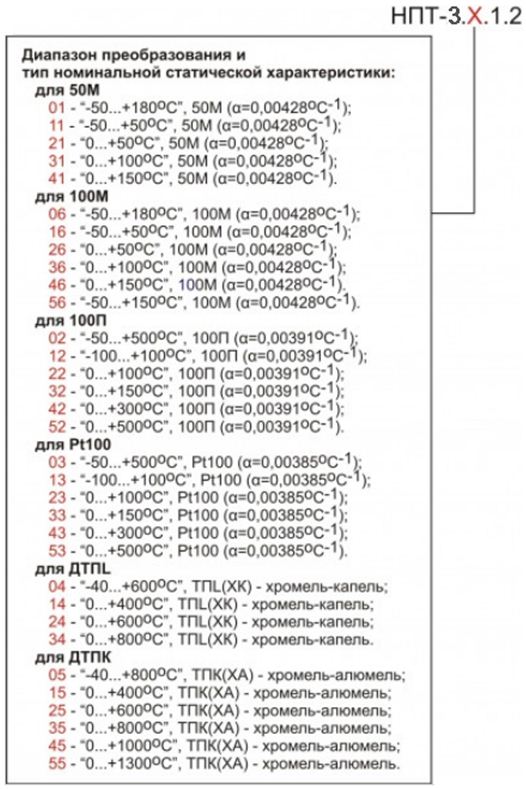

Модификации

Габаритные и установочные размеры

Габаритный чертеж

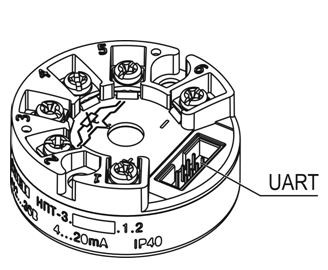

Внешний вид преобразователя

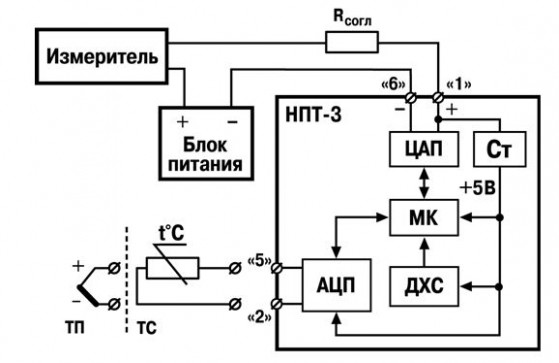

Схема подключения

  • 2, 5 – контакты для подключения первичных преобразователей;
  • 1, 6 – контакты для подключения выходного сигнала “4…20мА” к измерительному устройству.
  • ДХС – термодатчик (компенсатор холодного спая);
  • МК – микроконтроллер;
  • UART – интерфейс связи с персональным компьютером (используется при настройке преобразователя, см. раздел 13);
  • Rсогл – согласующее сопротивление;
  • Ст – стабилизатор напряжения;
