Монтажные коробки для открытой установки

Монтажные коробки для открытого монтажа предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из кабельных каналов. Для удобства коммутации коробки поставляются в комплекте с клеммной колодкой.

  • Материал изготовления — полистирол.
  • Цвет — белый, слоновая кость, светлое дерево.
  • Степень защиты — IP20.

Ассортимент

Изобр. Наим. Размер, мм Кол-во в упак., шт. Артикул
Коробка КМ41212-01 распаячная для о/п белая (с контактной группой) 75x75x20 100 UK010-075-075-020-K01
Коробка КМ41212-02 распаячная для о/п слоновая кость (с контактной группой) 75x75x20 100 UK010-075-075-020-K32
  Коробка КМ41212-03 распаячная для о/п светлое дерево (с контактной группой) 75x75x20 100 UK010-075-075-020-K21
Коробка КМ41212-04 распаячная для о/п сосна (с контактной группой) 75x75x20 100 UKO10-075-075-020-K34
Коробка КМ41212-05 распаячная для о/п дуб (с контактной группой) 75x75x20 100 UKO10-075-075-020-K24
Коробка КМ41219 распаячная для о/п белая (с контактной группой) 100x100x29 42 UK010-100-100-029-K01
Коробка КМ41222 распаячная для о/п белая (с контактной группой) 100x100x44 25 UK010-100-100-044-K01
Коробка КМ41206-01 распаячная для о/п белая (с контактной группой) 50×50×20 192 UKO10-050-050-020-K01

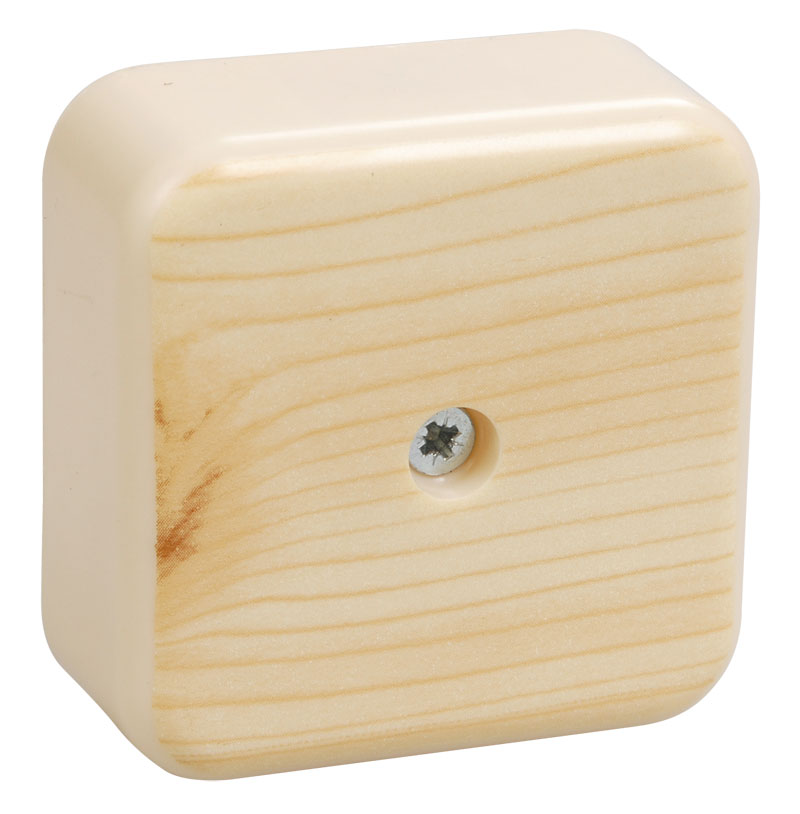

Коробка КМ41206-04 распаячная для о/п сосна (с контактной группой) 50×50×20 192 UKO10-050-050-020-K34

Тип коробок — под кабель-каналы

Комплектующие контактной группы

Монтажная коробка Зажим винтовой Сечение пр-ков, мм2 Кол-во контактов
41206-хх ЗВИ-3 1,5-4мм2 4
41212-хх ЗВИ-10 2,5-6мм2 6
41216-хх ЗВИ-10 2,5-6мм2 6
41219-хх ЗВИ-10 2,5-6мм2 6
41222-хх ЗВИ-10 2,5-6мм2 6

Габаритные размеры

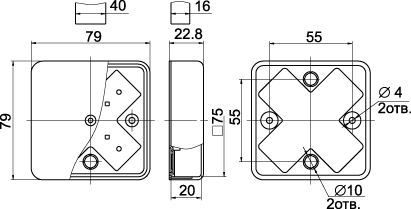

КМ41212-01, КМ41212-02, КМ41212-03

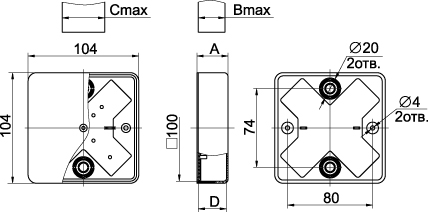

КМ41219, КМ41222

Наим. А В C D
КМ41219 29 25 40 26,5
КМ41222 44 40 60 41,5

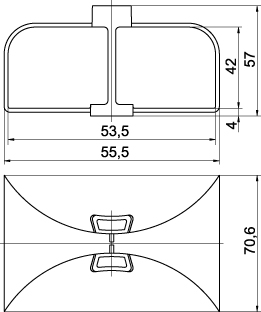

КМ43002
