Наконечники штыревые изолированные

Наконечники штыревые изолированные - круглые (НкИш) и плоские (НпИш) - предназначены для оконцевания медных многопроволочных проводников, применяемых в различных аппаратах управления и системах, требующих оперативной коммутации цепи. С помощью таких проводников проводится присоединение таймеров ТЭ, ТЭМ и ТО, а также модульной кнопки управления КМУ 11 TM IEK.

Применяются несколько способов крепежа наконечников: винтовой зажим, пружинный зажим и др. В зависимости от формы и устройства контактной клеммы и функциональных требований предпочтение может быть отдано той или иной модификации штыревых наконечников.



Ассортимент

Наим. Диап. сечений пр-ков, мм2 Размеры, мм

Цвет

изоляции

 Артикул
L L1 B s d d1
НкИш 0,5-1,5 0,5*1,5 23,5 13 1,7 - 4 1,8 • UNL11-L23-A19
НкИш 1,5-2,5 1,5*2,5 23,5 12,5 1,9 - 5 2,5 • UNL11-L23-A27
НкИш 4,0-6,0 4*6 26,5 13 2,8   6,5 4   UNL11-L26-A48
НпИш 0,5-1,5 0,5*1,5 20,0 9 2,0 0,65 4 1,8 • UNL30-L21-A10
НпИш 1,5-2,5 1,5*2,5 19,5 9 2,5 0,75 5 2,5 • UNL30-L19-A19
НпИш 4,0-6,0 4*6 23,5 9,5 2,5 0,85 6,5 4   UNL30-L23-A48

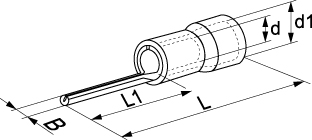

Габаритные размеры
