Силовые разъемы

Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.

Преимущества

• Корпуса и изолирующие детали, несущие токоведущие части силовых разъемов выполнены из термостойких и самозатухающих материалов.
• Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги и надежно закреплены.
• Пружины защищены от коррозии.
• Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
• Возможность эксплуатировать во влажной среде (IP44, IP54).
• Наличие специального сальника для кабеля различного сечения.

Особенности конструкции

	Части из эластомерных материалов: уплотнительные кольца, сальники - стойкие к старению.
	Пластмассовый шип на корпусе силового разъема позволяет фиксировать крышку ответной части соединения и предотвратить возможное несанкционированное отключение при механическом воздействии на присоединенный кабель вследствие его натяжения.
	Винты, применяемые для механических и электрических соединений, предохранены от самоотвинчивания и от коррозии.
	Кабельный ввод снабжен сальником, исключающим повреждение кабеля. Сальник подходит для кабеля различного диаметра.
	Штыревые контакты изготовлены из электротехнической латуни, розеточные узлы - из фосфористой бронзы. Для защиты от коррозии все элементы покрыты никелем.
	Давление, оказываемое контактными гнездами на контактные вилки, препятствует легкому вводу и выводу вилки. Вилка не выпадает из штепсельной розетки при нормальной эксплуатации.

Технические характеристики

• Номинальный ток, А 16, 32, 63, 125
• Диапазон рабочего напряжения, В 200-250; 380-415
• Номинальное напряжение по изоляции, В 500
• Номинальная частота сети, Гц 50
• Положение заземляющего контакта, ч 6
• Рабочая температура -25 °С до + 40 °С
• Степень защиты по ГОСТ 14254-96 IP44, IP54

Ассортимент

	Располо- жение контактов	Наим.	Кол-во полюсов	Ключ	Номина- льный ток, А	Номина- льное напря- жение,В	Степень защиты	Артикул
Переносные вилки
		ССИ-013	2Р+РЕ	6 ч	16	? 250	IP44	PSR01-016-3
		ССИ-014	3Р+РЕ	6 ч	16	? 380	IP44	PSR02-016-4
		ССИ-015	3Р+РЕ+Ы	6 ч	16	? 380	IP44	PSR02-016-5
		ССИ-023	2Р+РЕ	6 ч	32	? 250	IP44	PSR01-032-3
		ССИ-024	3Р+РЕ	6 ч	32	? 380	IP44	PSR02-032-4
		ССИ-025	3Р+РЕ+Ы	6 ч	32	? 380	IP44	PSR02-032-5
		ССИ-033	2P+PE	6 ч	63	? 250	IP54	PSR01-063-3
		ССИ-034	3Р+РЕ	6 ч	63	? 380	IP54	PSR02-063-4
		ССИ-035	3Р+РЕ+Ы	6 ч	63	? 380	IP54	PSR02-063-5
		ССИ-045	3Р+РЕ+Ы	6 ч	125	? 380	IP54	PSR02-125-5
Переносные розетки
		ССИ-213	2Р+РЕ	6 ч	16	? 250	IP44	PSR21-016-3
		ССИ-214	3Р+РЕ	6 ч	16	? 380	IP44	PSR22-016-4
		ССИ-215	3Р+РЕ+N	6 ч	16	? 380	IP44	PSR22-016-5
		ССИ-223	2Р+РЕ	6 ч	32	? 250	IP44	PSR21-032-3
		ССИ-224	3Р+РЕ	6 ч	32	? 380	IP44	PSR22-032-4
		ССИ-225	3Р+РЕ+N	6 ч	32	? 380	IP44	PSR22-032-5
		ССИ-233	2P+PE	6 ч	63	? 250	IP54	PSR21-063-3
		ССИ-234	3P+PE	6 ч	63	? 380	IP54	PSR22-063-4
		ССИ-235	3P+PE+N	6 ч	63	? 380	IP54	PSR22-063-5
Стационарные вилки
		ССИ-513	2Р+РЕ	6 ч	16	? 250	IP44	PSR51-016-3
		ССИ-514	3Р+РЕ	6 ч	16	? 380	IP44	PSR52-016-4
		ССИ-515	3Р+РЕ+N	6 ч	16	? 380	IP44	PSR52-016-5
		ССИ-523	2P+PE	6 ч	32	? 250	IP44	PSR51-032-3
		ССИ-524	3P+PE	6 ч	32	? 380	IP44	PSR52-032-4
		ССИ-525	3P+PE+N	6 ч	32	? 380	IP44	PSR52-032-5
Стационарные розетки
		ССИ-113	2Р+РЕ	6 ч	16	? 250	IP44	PSR11-016-3
		ССИ-114	3Р+РЕ	6 ч	16	? 380	IP44	PSR12-016-4
		ССИ-115	ЭР+РЕ+N	6 ч	16	? 380	IP44	PSR12-016-5
		ССИ-123	2Р+РЕ	6 ч	32	? 250	IP44	PSR11-032-3
		ССИ-124	3Р+РЕ	6 ч	32	? 380	IP44	PSR21-032-4
		ССИ-125	ЭР+РЕ+N	6 ч	32	? 380	IP44	PSR12-032-5
		ССИ-133	2P+PE	6 ч	63	? 250	IP54	PSR11-063-3
		ССИ-134	3Р+РЕ	6 ч	63	? 380	IP54	PSR12-063-4
		ССИ-135	ЭР+РЕ+N	6 ч	63	? 380	IP54	PSR12-063-5
		ССИ-145	ЭР+РЕ+N	6 ч	125	? 380	IP54	PSR12-125-5
Стационарные розетки для скрытой проводки
		ССИ-413	2Р+РЕ	6 ч	16	? 250	IP44	PSR41-016-3
		ССИ-414	3Р+РЕ	6 ч	16	? 380	IP44	PSR42-016-4
		ССИ-415	3Р+РЕ+N	6 ч	16	? 380	IP44	PSR42-016-5
		ССИ-423	2Р+РЕ	6 ч	32	? 250	IP44	PSR41-032-3
		ССИ-424	3Р+РЕ	6 ч	32	? 380	IP44	PSR42-032-4
		ССИ-425	3Р+РЕ+N	6 ч	32	? 380	IP44	PSR42-032-5
Розетка панельная с заземляющим контактом типа «schuko»
		РП10-3-1Р44*	2P+PE		16	250	IP44	PSR61-016-3
Силовые адаптеры
		ССИ-1012	2Р+РЕ	6 ч	16	? 250	IP44	PAS21-016-3
		ССИ-1012-214	3Р+РЕ	6 ч	16	? 250	IP44	PAS22-016-4
		ССИ-1013	2Р+РЕ	6 ч	16	? 250	IP44	PAS31-016-3
		ССИ-1013-214	3Р+РЕ	6 ч	16	? 380	IP44	PAS32-016-4

Габаритные размеры

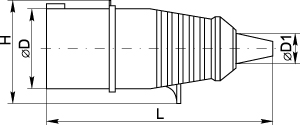

Переносные вилки ССИ-013÷ССИ-025

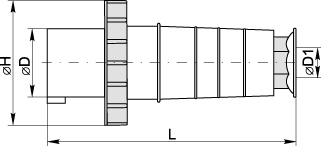

Переносные вилки ССИ-033÷ССИ-045

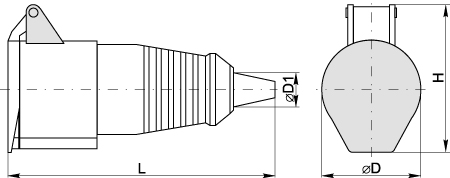

Переносные розетки ССИ-213÷ССИ-225

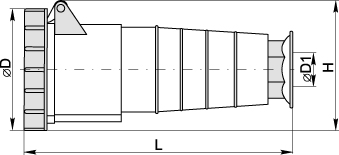

Переносные розетки ССИ-233÷ССИ-235

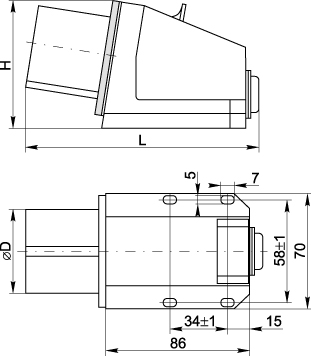

Стационарные вилки ССИ-513÷ССИ-525

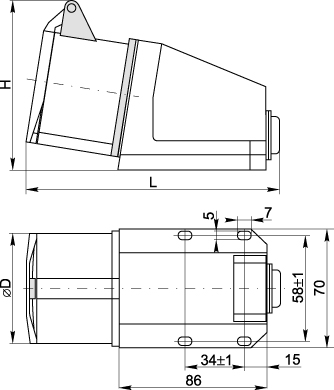

Стационарные розетки ССИ-113÷ССИ-125

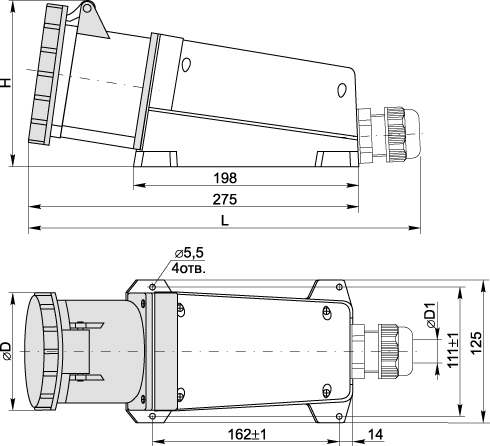

Стационарные розетки ССИ-133÷ССИ-135

Стационарные розетки ССИ-145

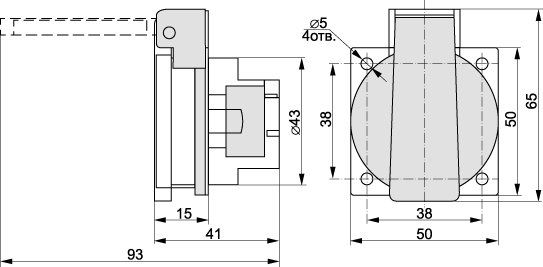

Панельная розетка РП10-3

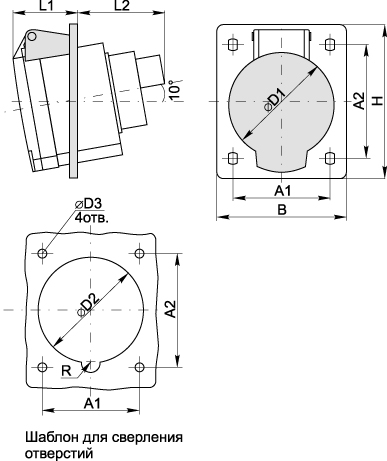

Стационарные розетки для скрытой проводки

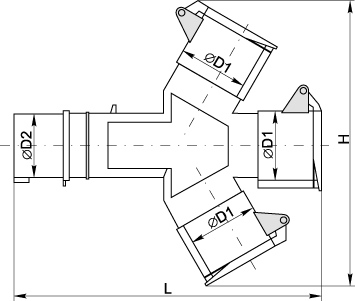

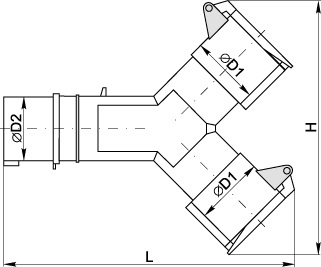

Силовые адаптеры

Расшифровка обозначений

ССИ-013

• ССИ - Силовые соединители ИЭК
• 0 - вид
  • 0 - вилка переносная
  • 1 - розетка стационарная
  • 2 - розетка переносная (коннектор)
  • 4 - розетка наклонная скрытой установки
  • 5 - вилка стационарная
• 1 - величина тока, А
  • 1 - 16
  • 2 - 32
  • 3 - 63
  • 4 - 125
• 3 - число контактов
  • 3 - 2P + PE
  • 4 - 3P + PE
  • 5 - 3P + N + PE
