Реле промежуточные модульной серии

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.

Преимущество

Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.

Технические характеристики

Основные электрические и механические характеристики реле промежуточных модульной серии типа РЭК

Пар-ры		РЭК77/3	РЭК77/4	РЭК78/3	РЭК78/4
Номинальный ток контактов I„, A		10	10	5	3
Номинальное напряжение цепи контактов, В	переменный ток	230	230	230	230
Номинальное напряжение цепи контактов, В	постоянный ток	24	24	24	24
Номинальное напряжение катушки управления U_c, В	переменный ток	12; 24; 230	12; 24; 230	12; 24; 230	12; 24; 230
Номинальное напряжение катушки управления U_c, В	постоянный ток	12; 24	12; 24	12; 24	12; 24
Количество групп переключающих контактов		3	4	3	4
Сопротивление контактов, мОм		50	50	50	50
Сопротивление изоляции, мОм		100	100	100	100
Электрическая износостойкость, не менее, циклов		10⁵	10⁵	10⁵	10⁵
Механическая износостойкость, не менее, циклов		10⁷	10⁷	10⁷	10⁷
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4	УХЛ4	УХЛ4	УХЛ4
Степень защиты по ГОСТ 14254-96		P40	IP40	IP40	IP40

Технические характеристики разъемов розеточных модульных серии РРМ

Пар-ры		РРМ77/3	РРМ77/4	РРМ78/3	РРМ78/4
Число контактов		11	14	11	14
Номинальный ток контактов I„, A		10	10	5	3
Номинальное рабочее напряжение, В	переменный ток	230	230	230	230
Номинальное рабочее напряжение, В	постоянный ток	24	24	24	24
Электрическая износостойкость, не менее циклов		10⁵	10⁵	10⁵	10⁵
Механическая износостойкость, не менее циклов		10⁷	10⁷	10⁷	10⁷
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4	УХЛ4	УХЛ4	УХЛ4
Степень защиты по ГОСТ 14254-96		IP20	IP20	IP20	IP20
Сечение подключаемых проводников, мм²		0,75÷2,5	0,75÷2,5	0,5÷1,5	0,5÷1,5

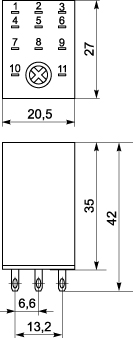

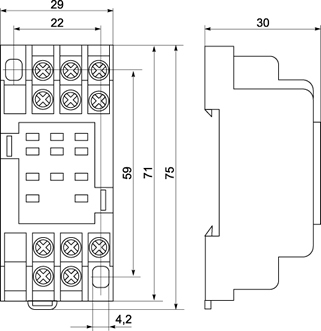

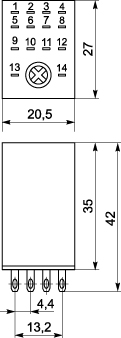

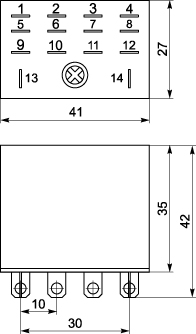

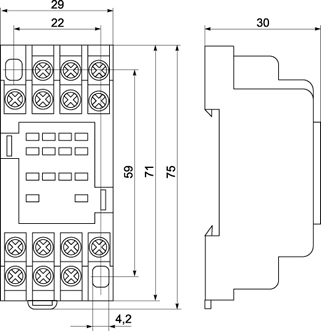

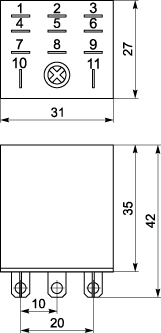

Ассортимент

Наим.	Номинал. ток контактов I„, А	Номинал. напр. катушки управления U_c, В	Кол-во		Артикул
			в упак.	в трансп. кор.
Разъем РРМ77/3 для РЭК77/3 модульный IEK			20	200	RRP10D-RRM-3
Разъем РРМ77/4 для РЭК77/4 модульный IEK			20	200	RRP10D-RRM-4
Реле РЭК77/3 10 А 12 В DC IEK	10	12	20	500	RRP10-3-10-012D
Реле РЭК77/3 10 А 12 В AC IEK	10	12	20	500	RRP10-3-10-012A
Реле РЭК77/3 10 А 24 В DC IEK	10	24	20	500	RRP10-3-10-024D
Реле РЭК77/3 10 А 24 В AC IEK	10	24	20	500	RRP10-3-10-024A
Реле РЭК77/3 10 А 230 В АC IEK	10	230	20	500	RRP10-3-10-220A
Реле РЭК77/4 10 А 12 В DC IEK	10	12	20	300	RRP10-4-10-012D
Реле РЭК77/4 10 А 12 В AC IEK	10	12	20	300	RRP10-4-10-012A
Реле РЭК77/4 10 А 24 В DC IEK	10	24	20	300	RRP10-4-10-024D
Реле РЭК77/4 10 А 24 В AC IEK	10	24	20	300	RRP10-4-10-024A
Реле РЭК77/4 10 А 230 В АC IEK	10	230	20	300	RRP10-4-10-220A
Разъем РРМ78/3 для РЭК78/3 модульный IEK			20	200	RRP20D-RRM-3
Разъем РРМ78/4 для РЭК78/4 модульный IEK			20	200	RRP20D-RRM-4
РЭК78/3 5 А 12 В DC IEK	5	12	20	500	RRP20-3-05-012D
РЭК78/3 5 А 12 В АC IEK	5	12	20	500	RRP20-3-05-012A
РЭК78/3 5 А 24 В DC IEK	5	24	20	500	RRP20-3-05-024D
РЭК78/3 5 А 24 В AC IEK	5	24	20	500	RRP20-3-05-024A
РЭК78/3 5 А 230 В AC IEK	5	230	20	500	RRP20-3-05-220A
РЭК78/4 3 А 12 В DC IEK	3	12	20	480	RRP20-4-03-012D
РЭК78/4 3 А 12 В AC IEK	3	12	20	480	RRP20-4-03-012A
РЭК78/4 3 А 24 В DC IEK	3	24	20	480	RRP20-4-03-024D
РЭК78/4 3 А 24 В AC IEK	3	24	20	480	RRP20-4-03-024A
РЭК78/4 3 А 230 В AC IEK	3	230	20	480	RRP20-4-03-220A
