Контакторы КМИп с катушкой на постоянный ток

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 32 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В частоты 50 Гц (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.
Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.

По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов МЭК60947-4-1, ГОСТ Р50030.4.1.
Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00623

Преимущества

  • Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
  • Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
  • Экономия электрической энергии в случае применения катушки управления на постоянном токе.

Особенности конструкции

Присоединительные контакты овальной формы обеспечивают надежное фиксирование проводников закаленными тарельчатыми шайбами.
Наличие встроенных дополнительных контактов (замыкающий (1НО)).
Конструкция магнитной системы позволяет снизить потребляемый ток.
Магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы).
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта.

Существуют два способа монтажа контакторов: — быстрая установка на DIN-рейку: КМИп от 9 до 32 А

1-й и 2-й габариты) — 35 мм;

— установка при помощи винтов на монтажную панель или профиль.

Технические характеристики

Наименование пар-ра КМИп-10910 КМИп-11210 КМИп-11810 КМИп-22510 КМИп-23210
Номинальное рабочее напряжение переменного тока Ue, В 230, 400, 660
Номинальное напряжение изоляции Ui, В 660
Номинальное импульсное напряжение Uimp, кВ 6
Номинальный рабочий ток Ie, категория применения АС-3 (Ue<400 В), А 9 12 18 25 32
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А 20 20 32 40 50
Номинальная мощность
по АС-3, кВт		 230 В 2,2 3 4 5,5 7,5
400 В 4 5,5 7,5 11 15
660 В 5,5 7,5 10 15 18,5
Максимальная кратковременная нагрузка (t<1 с), А 162 216 324 450 576
Условный ток короткого замыкания Inc, А 1000 3000
Защита от сверхтоков — предохранитель gG, А 10 20 25 40 50
Тип координации 2
Электрическая износоустойчивость,
млн коммут. циклов		 АС-3 1,7 1,7 1,4 1,4 1,6
АС-1 0,55 0,7 1,0 1,3 1,3
Механическая износоустойчивость, млн коммут. циклов 2 2 2 2 2
Мощность рассеяния при Ie, Вт/полюс АС-3 0,2 0,36 0,8 1,25 2
АС-1 1,56 1,56 2,5 3,2 5

Технические характеристики цепи управления КМИп

Типоисп. Номинал. напр. катушки управления Uc, В= Диап. напр. управления Мощность потребления катушки при Uc, Вт Время срабатывания, мс Электрическая износоустойч., млн. коммут. циклов Механическая износоустойч., млн. коммут. циклов
срабат. отпуск. срабат. удерж. замык. размык. АС-3 АС-1
КМИп-10910 09 А 24 В 24 (0,85÷1,1) Uc (0,1÷0,75) Uc 7 7 70÷80 15÷20 1,7 0,55 10
КМИп-10910 09 А 110 В 110
КМИп-10910 09 А 220 В 220
КМИп-11210 12 А 24 В 24 (0,85÷1,1) Uc (0,1÷0,75) Uc 7 7 70÷80 15÷20 1,7 0,7 10
КМИп-11210 12 А 110 В 110
КМИп-11210 12 А 220 В 220
КМИп-11810 18 А 24 В 24 (0,85÷1,1) Uc (0,1÷0,75) Uc 7 7 70÷80 15÷20 1,4 1,0 10
КМИп-11810 18 А 110 В 110
КМИп-11810 18 А 220 В 220
КМИп-22510 25 А 24 В 24 (0,85÷1,1) Uc (0,1÷0,75) Uc 10 10 80÷95 15÷20 1,4 1,3 8
КМИп-22510 25 А 110 В 110
КМИп-22510 25 А 220 В 220
КМИп-23210 32 А 24 В 24 (0,85÷1,1) Uc (0,1÷0,75) Uc 10 10 80÷95 15÷20 1,6 1,3 6
КМИп-23210 32 А 110 В 110
КМИп-23210 32 А 220 В 220

Технические характеристики встроенных дополнительных контактов

Наименование параметра Значение
Номинальное напряжение Un, В переменного тока ≤ 660
постоянного тока ≤ 440
Номинальное напряжение изоляции Ui, В   660
Ток термической стойкости (t°?40°) Ith, А   10
Минимальная включающая способность Umin, В 24
Imin, мА 10
Защита от сверхтоков — предохранитель gG, А   10
Макс. кратковременная нагрузка (t≤1 с), А   100
Сопротивление изоляции, не менее, MОм   >10

Ассортимент

  Наим. Номинал. рабочий ток, А Номинал. напр. катушек
управления, В		 Кол-во и вид
контактов		 Кол-во в трансп. коробке, шт. Артикул
КМИп-10910 09 А 24 В/АС3 1НО ИЭК 9 24 1з 30 KMD11-009-024-10
КМИп-10910 09 А 110 В/АС3 1НО ИЭК 9 110 1з 30 KMD11-009-110-10
КМИп-10910 09 А 220 В/АС3 1НО ИЭК 9 220 1з 30 KMD11-009-220-10
КМИп-11210 12 А 24 В/АС3 1НО ИЭК 12 24 1з 30 KMD11-012-024-10
КМИп-11210 12 А 110 В/АС3 1НО ИЭК 12 110 1з 30 KMD11-012-110-10
КМИп-11210 12 А 220 В/АС3 1НО ИЭК 12 220 1з 30 KMD11-012-220-10
КМИп-11810 18 А 24 В/АС3 1НО ИЭК 18 24 1з 30 KMD11-018-024-10
КМИп-11810 18 А 110 В/АС3 1НО ИЭК 18 110 1з 30 KMD11-018-110-10
КМИп-11810 18 А 220 В/АС3 1НО ИЭК 18 220 1з 30 KMD11-018-220-10
КМИп-22510 25 А 24 В/АС3 1НО ИЭК 25 24 1з 30 KMD21-025-024-10
КМИп-22510 25 А 110 В/АС3 1НО ИЭК 25 110 1з 30 KMD21-025-110-10
КМИп-22510 25 А 220 В/АС3 1НО ИЭК 25 220 1з 30 KMD21-025-220-10
КМИп-23210 32 А 24 В/АС3 1НО ИЭК 32 24 1з 30 KMD21-032-024-10
КМИп-23210 32 А 110 В/АС3 1НО ИЭК 32 110 1з 30 KMD21-032-110-10
КМИп-23210 32 А 220 В/АС3 1НО ИЭК 32 220 1з 30 KMD21-032-220-10

Габаритные размеры

Размеры, мм КМИп-10910 КМИп-11210 КМИп-11810 КМИп-22510 КМИп-23210
А 45 45 45 58 58
B 75 75 75 80 80
C 115 115 120 130 136
G 35 35 35 40÷50 40÷50
H 50÷60 50÷60 50÷60 50÷60 50÷60
Масса, не более, кг 0,57 0,57 0,584 0,845 0,862

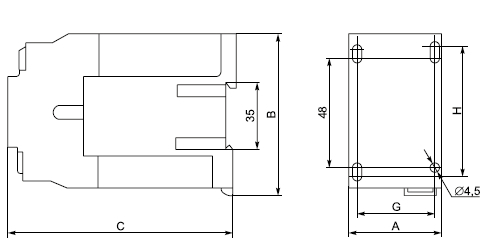

КМИп-10910, КМИп-11210, КМИп-11810

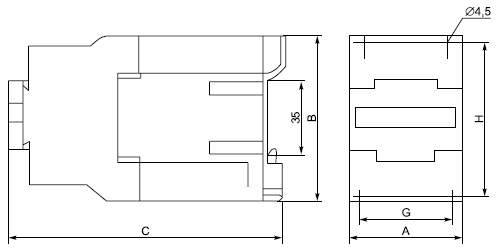

КМИп-22510, КМИп-23210
