Контакторы электромагнитные серии КТИ

Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).

За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки «Электро-2006» в номинации «Лучшее электрооборудование».

По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,

ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

Преимущества

  • Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
  • Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
  • Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
  • Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.

Особенности конструкции

В схеме каждого контактора имеется одна группа замыкающих контактов, встроенных в модуль катушки управления. Это при наличии кнопочного поста управления позволяет собрать простую схему управления.
Использование стандартного торцевого ключа для изменения усилия прижатия контактной системы и проверки действия контактной системы.
Верхняя крышка закреплена при помощи винтов с фиксацией. Это исключает самопроизвольное развинчивание. Поэтому контакторы серии КТИ можно устанавливать в места, где присутствует постоянная рабочая вибрация.
Индикатор положения контактной системы вынесен на внешнюю панель боковой крышки. Это позволяет проверить состояние контактной системы, не разбирая контактор. Это экономит рабочее время.
Наличие индикации (насечки, выполненные на заводе) на контактах позволяет определить их степень износа.
Конструкция контакторов позволяет монтировать одновременно две дополнительные приставки в любом наборе.
Усовершенствованная конструкция катушки управления позволяет производить ее демонтаж без специального инструмента (путем утапливания фиксатора в корпус контактора).
Собранный на заводе реверсивный контактор поставляется с заводскими шинами и механической блокировкой. Контакторы смонтированы на двух металлических рейках, что обеспечивает высокую жесткость конструкции. Реверсивные контакторы КТИ представляют собой отдельную группу в ассортименте компании.
Контакт-детали выполнены из композитов на основе серебра, что позволяет уменьшить контактное сопротивление при повышении температуры.

Технические характеристики

Пар-ры КТИ-5115 КТИ-5150 КТИ-5185 КТИ-5225 КТИ-5265 КТИ-5330 КТИ-6400 КТИ-6500 КТИ-7630
Номинал. напр. катушки управления Uc В 230; 400
Диапазоны напряжения управления Срабатывания (0,8+1,1)* Uc
Отпускания (0,35+0,55)*Uc
Мощность потребления катушки при Uc ВА Срабатывания 550 550 800 800 650 650 1075 1100 1650
Удержания 45 45 55 55 10 10 15 18 22
Время срабатывания, мс Замыкания 23+35 23+35 20+35 20+35 40+65 40+65 40+75 40+75 40+80
Размыкания 5+15 5+15 7+15 7+15 100 + 170 100+170 100+170 100+170 100+200
Электрическая износоустойчивость, млн. ком. циклов АС-3 0,8 0,8 0,8 0,7 0,7 0,6 0,5 0,5 0,4
АС-1 0,5 0,5 0,5 0,4 0,4 0,3 0,3 0,3 0,25
Механическая износоустойчивость, млн. ком. циклов 1 1 1 1 1 1 0,8 0,8 0,8
Мощность рассеяния, Вт/полюс 12+16 12+16 18+24 18+24 8 8 14 18 20

Ассортимент

  Наим. Номинал. рабочий ток, А Номинал. напря. катушек управления, В Вид и кол-во контактов Кол-во Артикул
в упак. в трансп. кор.
Контактор КТИ-5115 115 А 230 В/АС-3 IEK 115 230 1з   4 KKT50-115-230-10
Контактор КТИ-5115 115 А 400 В/АС-3 IEK 115 400 1з   4 KKT50-115-400-10
Контактор КТИ-5150 150 А 230 В/АС-3 IEK 150 230 1з   4 KKT50-150-230-10
Контактор КТИ-5150 150 А 400 В/АС-3 IEK 150 400 1з   4 KKT50-150-400-10
Контактор КТИ-5185 185 А 230 В/АС-3 IEK 185 230 1з   4 KKT50-185-230-10
Контактор КТИ-5185 185 А 400 В/АС-3 IEK 185 400 1з   4 KKT50-185-400-10
Контактор КТИ-5225 225 А 230 В/АС-3 IEK 225 230 1з   2 KKT50-225-230-10
Контактор КТИ-5225 225 А 400 В/АС-3 IEK 225 400 1з   2 KKT50-225-400-10
Контактор КТИ-5265 265 А 230 В/АС-3 IEK 265 230 1з   2 KKT50-265-230-10
Контактор КТИ-5265 265 А 400 В/АС-3 IEK 265 400 1з   2 KKT50-265-400-10
Контактор КТИ-5330 330 А 230 В/АС-3 IEK 330 230 1з   2 KKT50-330-230-10
Контактор КТИ-5330 330 А 400 В/АС-3 IEK 330 400 1з   2 KKT50-330-400-10
Контактор КТИ-6400 400 А 230 В/АС-3 IEK 400 230 1з 1 2 KKT60-400-230-10
Контактор КТИ-6400 400 А 400 В/АС-3 IEK 400 400 1з 1 2 KKT60-400-400-10
Контактор КТИ-6500 500 А 230 В/АС-3 IEK 500 230 1з 1 2 KKT60-500-230-10
Контактор КТИ-6500 500 А 400 В/АС-3 IEK 500 400 1з 1 2 KKT60-500-400-10
Контактор КТИ-7630 630 А 230 В/АС-3 IEK 630 230 1з 1 1 KKT70-630-230-10
Контактор КТИ-7630 630 А 400 В/АС-3 IEK 630 400 1з 1 1 KKT70-630-400-10
Контактор КТИ-51153 реверс 115 А 230 В/АС-3 IEK 115 230 2з     KKT53-115-230-10
Контактор КТИ-51153 реверс 115 А 400 В/АС-3 IEK 115 400 2з     KKT53-115-400-10
Контактор КТИ-51503 реверс 150 А 230 В/АС-3 IEK 150 230 2з     KKT53-150-230-10
Контактор КТИ-51503 реверс 150 А 400 В/АС-3 IEK 150 400 2з     KKT53-150-400-10
Контактор КТИ-51853 реверс 185 А 230 В/АС-3 IEK 185 230 2з     KKT53-185-230-10
Контактор КТИ-51853 реверс 185 А 400 В/АС-3 IEK 185 400 2з     KKT53-185-400-10
Контактор КТИ-52253 реверс 225 А 230 В/АС-3 IEK 225 230 2з     KKT53-225-230-10
Контактор КТИ-52253 реверс 225 А 400 В/АС-3 IEK 225 400 2з     KKT53-225-400-10
Контактор КТИ-52653 реверс 265 А 230 В/АС-3 IEK 265 230 2з     KKT53-265-230-10
Контактор КТИ-52653 реверс 265 А 400 В/АС-3 IEK 265 400 2з     KKT53-265-400-10
Контактор КТИ-53303 реверс 330 А 230 В/АС-3 IEK 330 230 2з     KKT53-330-230-10
Контактор КТИ-53303 реверс 330 А 400 В/АС-3 IEK 330 400 2з     KKT53-330-400-10
Контактор КТИ-64003 реверс 400 А 230 В/АС-3 IEK 400 230 2з 1 1 KKT63-400-230-10
Контактор КТИ-64003 реверс 400 А 400 В/АС-3 IEK 400 400 2з 1 1 KKT63-400-400-10
Контактор КТИ-65003 реверс 500 А 230 В/АС-3 IEK 500 230 2з 1 1 KKT63-500-230-10
Контактор КТИ-65003 реверс 500 А 400 В/АС-3 IEK 500 400 2з 1 1 KKT63-500-400-10
Контактор КТИ-76303 реверс 630 А 230 В/АС-3 IEK 630 230 2з 1 1 KKT73-630-230-10
Контактор КТИ-76303 реверс 630 А 400 В/АС-3 IEK 630 400 2з 1 1 KKT73-630-400-10

Габаритные размеры

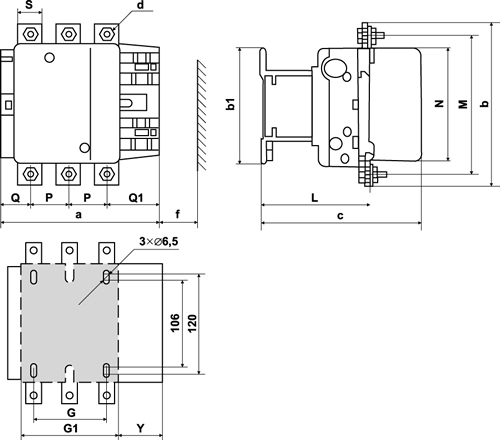

КТИ-5115 ... КТИ-5330

Типоисп. Размеры, мм
а Р Q Q1 S d f b b1 M N c L G G1 Y
КТИ-5115 163,5 37 29,5 60 20 М6 131 162 137 147 124 171 107 80 106 44
КТИ-5150 163,5 40 26 57,5 20 М8 131 170 137 150 124 171 107 80 106 44
КТИ-5185 168,5 40 29 59,5 20 М8 130 174 137 154 127 181 113,5 80 111 44
КТИ-5225 168,5 48 21 51,5 25 М10 130 197 137 172 127 181 113,5 80 111 44
КТИ-5265 201,5 48 39 66,5 25 М10 147 203 145 178 147 213 141 96 140 38
КТИ-5330 213 48 43 74 25 М10 147 206 145 181 158 219 145 96 154 38

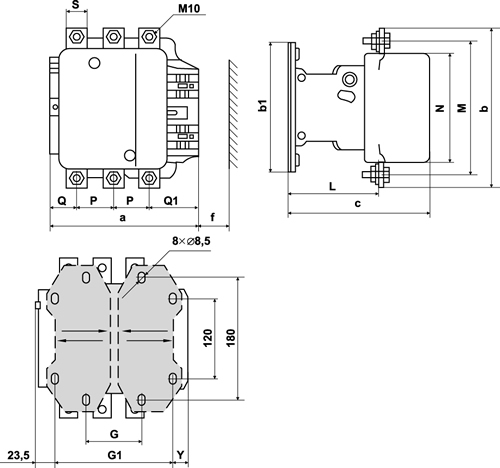

КТИ-6400, КТИ-6500

Типоисп. Размеры, мм
а Р Q Q1 S f b Ь1 M N c L G G1 Y
КТИ-6400 213 48 43 74 25 151 206 209 181 158 219 145 80 170 19,5
КТИ-6500 233 55 46 77 30 169 238 209 208 172 232 146 80 170 39,5

КТИ-7630

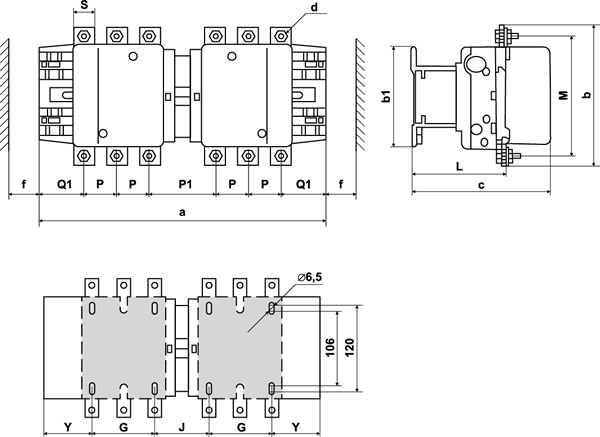

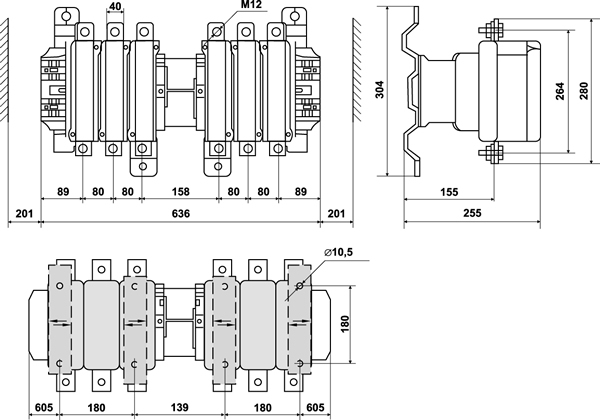

КТИ-51153 ... КТИ-53303

Типоисп. Размеры, мм
а Р Р1 Q1 S d f b b1 M c L G J Y
КТИ-51153 346 37 78 60 20 М6 131 162 137 147 171 107 80 72 57
КТИ-51503 346 40 72 57,5 20 М8 131 170 137 150 171 107 80 72 57
КТИ-51853 357 40 78 59,5 20 М8 130 174 137 154 181 113,5 80 78 59,5
КТИ-52253 357 48 62 51,5 25 М10 130 197 137 172 181 113,5 80 78 59,5
КТИ-52653 424 48 99 66,5 25 М10 147 203 145 178 213 141 96 109 61,5
КТИ-53303 445 48 105 74 25 М10 147 206 145 181 219 145 96 122 65,5

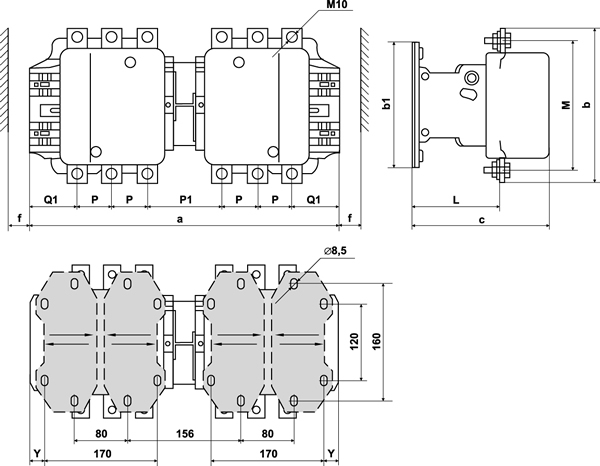

КТИ-64003, КТИ-65003

Типоисп. Размеры, мм
а Р Р1 Q1 S f b b1 M c L Y
КТИ-64003 445 48 105 74 25 151 206 209 181 219 145 19,5
КТИ-65003 485 55 111 77 30 169 238 209 208 232 146 39,5

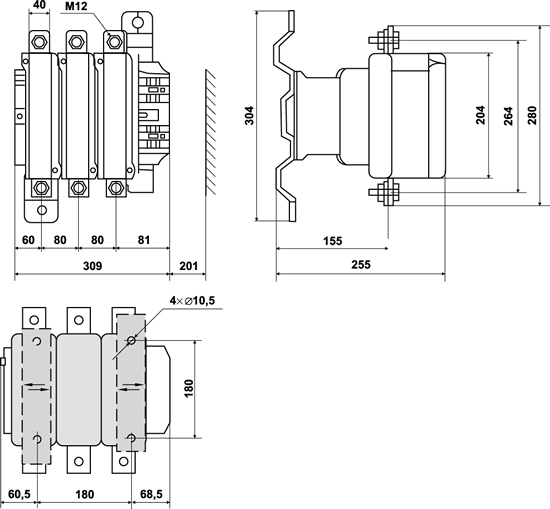

КТИ-76303
