Автоматические выключатели дифференциального тока АВДТ34

Автоматические выключатели дифференциального тока АВДТ34 со встроенной защитой от сверх токов реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 Ви частотой 50 Гц.

Автоматические выключатели дифференциального тока АВДТ34 выпускается в 4-х полюсном исполнении на номинальные токи 6А,10А,16А,25А,32А и номинальные отключающие дифференциальные токи 10мА,30мА,100мА,300мА.

Преимущества

  • Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков
  • Номинальный условный ток короткого замыкания 6000 А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34  в качестве вводных автоматов защиты
  • Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
  • Высокая электрическая износостойкость - не менее 6000 включений.
  • Серебросодержащие напайки на контактах
  • Широкий ассортимент номинальных токов (6А,10А,16А,25А,32А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100 мА, 300мА)
  • Индикатор положения контактов.
  • Расширенный диапазон рабочих температур от –25 °С до +40 °С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
  • Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
  • Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично «обрыву нуля» в сети.
  • Возможность подключения:
  • универсального контакта состояния КДУ60
  • расцепителя независимого РН 60

Особенности конструкции

Увеличенный размер головки винта с универсальным шлицом под крестовую и шлицевую отвертку облегчает монтаж, предотвращает выпадение винтов при установке и обеспечивает необходимое усилие затяжки винтов.

Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков занимает 4 стандартных модуля в щитке.

Механизм свободного расцепления новой конструкции, который обеспечивает быстрый разрыв главных контактов.



Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.



Дугоотводящая пластина подвижного контакта выполнена в виде гладкой кривой, что значительно облегчает затягивание дуги в дугогасительную камеру.



Дугогасительные решетки с увеличенным количеством пластин, расположенные в каждом полюсе, позволяют достичь более эффективного гашения электрической дуги.

Двойная искрогасящая решетка на выходе дугогасительной камеры повышает пожаробезопасность аппарата, препятствуя выбрасыванию продуктов горения наружу.

Расширенный диапазон рабочих температур от –25 °С до +40 °С позволяет использовать выключатель в различных климатических зонах.



Номинальный условный ток короткого замыкания 6000 А.





Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.



Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.



Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения



Реализована возможность двойного одновременного присоединения как шиной (pinили fork)так и гибким проводником сечением до 25 мм2.



Защелка на DIN-рейку с двойным фиксированным положением для удобства выполнения монтажных работ



На корпусе нанесена маркировка клеммных зажимов и подписаны Сеть/Нагрузка, что позволяет избежать ошибок при монтаже.



Технические характеристики

Наименование параметра Значение
Число полюсов 3Р+N
Наличие защиты от сверхтоков В каждом фазном полюсе
Номинальное рабочее напряжение Ue, В 400
Диапазон рабочих напряжений U, В 50÷460
Номинальная частота сети, Гц 50
Номинальный ток In, А 6; 10; 16; 20; 25; 32
Номинальный отключающий дифференциальный ток (уставка) IΔn, мА 10; 30; 100, 300
Номинальный не отключающий дифференциальный ток IΔn0, А 0,5IΔn
Номинальная наибольшая коммутационная способность Icn, А 6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока*, тип А
Характеристика срабатывания от сверхтоков**, тип С
Механическая износостойкость, циклов В-О, не менее 10000
Электрическая износостойкость, циклов В-О, не менее 6000
Максимальное сечение провода, присоединяемого к зажимам, мм2 25
Наличие драг. металлов: серебро, г/полюс 0,8
Масса, кг 0,4
Степень защиты по ГОСТ 14254 (МЭК 529) IP20
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ3.1

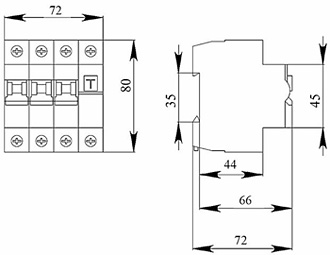

Габаритные размеры

Ассортимент

Наим. Номинал.
ток, А		 Номинал.
отключающий
дифф. ток, мА		 Количество изделий в упаковке Артикул
групповой транспортной
АВДТ 34 C6 10мА 6 10 3 30 MAD22-6-006-C-10
АВДТ 34 C10 10мА 10 3 30 MAD22-6-010-C-10
АВДТ 34 C16 10мА 16 3 30 MAD22-6-016-C-10
АВДТ 34 C10 30мА 10 30 3 30 MAD22-6-010-C-30
АВДТ 34 C16 30мА 16 3 30 MAD22-6-016-C-30
АВДТ 34 C25 30мА 25 3 30 MAD22-6-025-C-30
АВДТ 34 C32 30мА 32 3 30 MAD22-6-032-C-30
АВДТ 34 C16 100мА 16 100 3 30 MAD22-6-016-C-100
АВДТ 34 C25 100мА 25 3 30 MAD22-6-025-C-100
АВДТ 34 C32 100мА 32 3 30 MAD22-6-032-C-100
АВДТ 34 C16 300мА 16 300 3 30 MAD22-6-016-C-300
АВДТ 34 C25 300мА 25 3 30 MAD22-6-025-C-300
