Расцепитель минимального напряжения РМ47, расцепитель минимального/максимального напряжения РММ47, расцепитель независимый РН47

Расцепитель минимального напряжения РМ47 предназначен для отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47 при недопустимом снижении напряжения.
Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно-, двух- или трехполюсного автоматического выключателя серии ВА47 при недопустимом снижении или повышении напряжения сети.
Расцепитель независимый РН47 предназначен для дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.

Технические характеристики

Характеристики РМ47 РММ47 РН47
Соответствуют стандартам ТУ 3428-025-18461115-04 ТУ 3429-023-18461115-2008 ГОСТ Р 50030.2-99
Номинальное напряжение, В ~ 230 ~ 230 ~ 230
Напряжение срабатывания, В минимальное
максимальное
165±5
-
165±10
265±10
-
-
Потребляемая мощность, не более, ВА 3 3 3
Износостойкость, циклов В-О, не менее 10 000 10 000 10 000
Диапазон сечений присоединяемых проводов, мм2 1÷25 1÷25  1÷25
Типы совместимых автоматических выключателей одно-, двух-, трех-, четырехполюсные ВА47-29, ВА47-29М, ВА47-100 одно-, двух-, трехполюсные
ВА47-29, ВА47-29М, ВА47-100
одно-, двух-, трехполюсные
ВА47-29, ВА47-29М, ВА47-100
Присоединение к автоматическому выключателю справа справа справа
Ширина модуля, мм 18 18 18

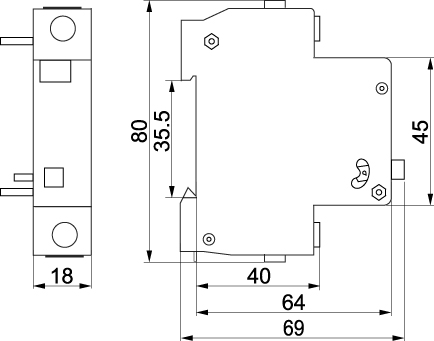

Габаритные размеры

Ассортимент

  Наим. Номинал.
рабочее
напр., В
Максимальное сечение присоединяемых проводов, мм2 Количество изделий в упаковке:
групповой  транспортной
Артикул
РМ47 230 25 8 160 MVA00D-RM
РММ47 230 25 10 100 MVA00D-RMM
РН47 230 25 10 100 MVA00D-RN

Переходник

  Наименование Ширина, мм Кол-во
в упаковке
груп/трансп
Артикул
Переходник
с АЕ1031 на ВА47-29
18 10/3600 MVA10D-AE1
