Кнопка управления модульная КМУ11

Кнопки управления модульные типа КМУ-11 предназначены для оперативного управления магнитными пускателями (контакторами), реле автоматики и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 230 В.

Технические характеристики

Параметр			Значение
Условный тепловой ток на открытом воздухе Ith, А			20
Номинальное рабочее напряжение, В	переменного тока		230
	постоянного тока		110
Номинальный рабочий ток контактов, А	Категория применения		АС-12	АС-13
	переменный ток	230 В_~	10	7,5
		120 В_~	12,5	10
		48 В_~	12,5	10
	Категория применения		DC-12	DC-13
	постоянный ток	110 В=	2,5	0,6
		48 В=	5	1,3
		24 В=	10	2,5
Номинальное напряжение изоляции Ui, В			400
Количество контактов, шт	размыкающих		1
	замыкающих		1
Номинальное напряжение неоновой лампы, В			230
Ток потребления неоновой лампы, мА			0,6
Защита от сверхтоков, предохранитель gG, А			25
Условный ток короткого замыкания, А			1000
Механическая износостойкость, циклов В-О×106			0,6
Электрическая износостойкость, циклов В-О×106			0,3
Максимальное сечение подключаемых проводников, мм			6
Момент затяжки винтов присоединительных зажимов, Н×м			0,4
Степень защиты			IP20
Тип установки			Установка на DIN-рейку шириной 35 мм

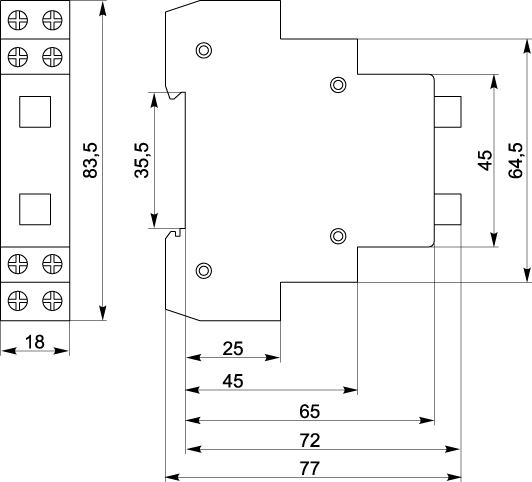

Габаритные размеры

Ассортимент

	Наим.	Номинал. рабочее напр., В	Максимальное сечение присоединяемых проводников, м2	Количество изделий в упаковке групп. трансп.		Артикул
	КМУ11	110 ₌, 230 ~	6	12	144	MBD10-11-K51
