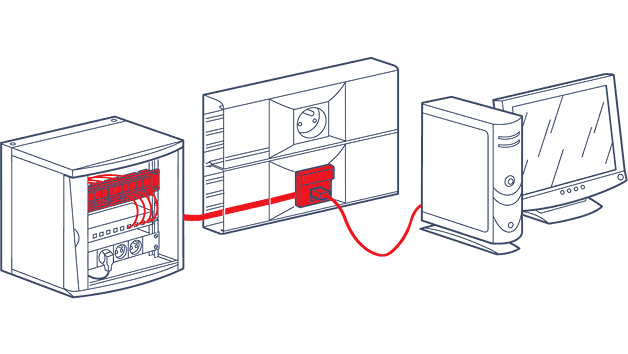

СТРУКТУРИРОВАННЫЕ КАБЕЛЬНЫЕ СИСТЕМЫ LCS

Legrand предлагает полный набор компонентов, необходимый для создания современной кабельной системы. Системы LCS 10Giga, LCS6 (категория 6, до 250 МГц) и LCS5 (категория 5e, до 100 МГц) соответствуют требованиям телекоммуникационных стандартов к совместимости компонентов одной категории и обратной совместимости с компонентами младших категорий. Компания Легран разработала полную линейку компонентов, которые включают в себя патч-панели, информационные розетки рабочего места, кабели и патч-корды.

Шкафы XL VDI

Шкафы XL VDI – связующее звено между горизонтальной и магистральной кабельными системами.

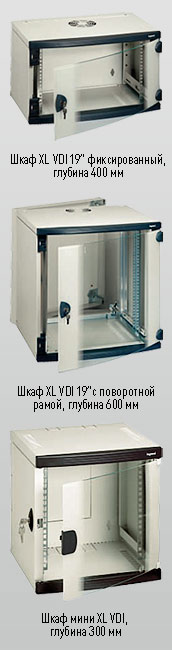

Настенные шкафы

Общие характеристики
Шкафы настенные металлические.
Прочное полиэстеровое покрытие RAL 9002 обеспечивает превосходную защиту от коррозии и царапин.
Передняя дверь из стекла, безопасного для пользователя.
Степень защиты от проникновения твердых тел, пыли и воды (степень герметичности):
IP 20
Степень защиты против механического воздействия:
IK 08
Допуст. нагрузка:
3 кг/U (порядка 48 кг для шкафа 16 U)
12 кг для шкафа мини XL VDI 6 U

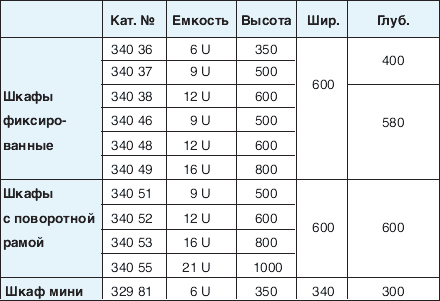

Габаритные размеры (мм)

Компоненты LCS

Модульные патч-панели

Применение серии модульных патч-панелей от Legrand значительно облегчает подключение кабелей в телекоммуникационном шкафу.
Неограниченная возможность комбинировать
Патч-панели Legrand позволяют поместить 24 порта (6 блоков по 4 коннектора) в панель высотой 1U (44,45 мм). Эта система монтажа блоками позволяет устанавливать на каждой панели все возможные комбинации различных типов медных кабелей (UTP, FTP, SFTP) и даже волоконнооптические разъемы или конвертеры волоконная оптика/медь.
Легкость прокладки кабелей
После того, как патч-панель закреплена в шкафу, блоки коннекторов и сами коннекторы можно легко вынуть, как с лицевой стороны панели, так и сзади, что делает процесс подключения кабеля и техническое обслуживаниие очень удобными.
Простота выбора
Все патч-панели Legrand имеют ширину 19". Для простоты проектирования и монтажа выбор патч-панелей по высоте ограничен размером 1U (44,45 мм).

Коннекторы LCS10 Giga

Устройство дополняет линейку коннекторов 5 и 6 категорий.
Коннектор LCS10Giga для сетей, поддерживающих скорость передачи данных до 10 Гбит в секунду.
Качественно новый уровень производительности для высокоскоростных приложений.
Коннекторы LCS10Giga обозначены защелками желтого цвета.
Информационные розетки RJ 45 входят во все серии электроустановочного оборудования Legrand.

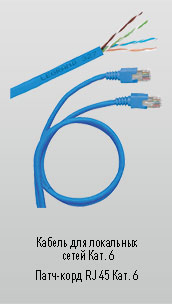

Кабели и патч-корды LCS

Сертифицированы независимой лабораторией 3P, специализирующейся в аттестации рабочих характеристик систем VDI.
При использовании кабелей и патч-кордов LCS Вы можете получить гарантию на всю систему
Незаменимы для систем LCS10 Giga и LCS6.

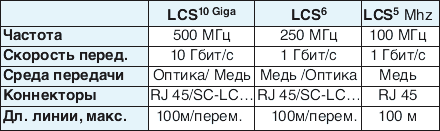

Основные характеристики систем LCS

Распределительные коробки LCS

Гибкость системы обеспечивается наличием резервных линий для быстрого реагирования на возникающие потребности.
Быстрое подключение и обслуживание.
Безопасность подключения обеспечена соединением RJ 45/RJ 45.
Гарантия высоких эксплуатационных качеств всей системы LCS.
Быстрое соединение распределительных коробок с медными проходными розетками RJ 45 при помощи обычного патч-корда RJ 45/RJ 45.
Общие характеристики
- 8 или 12 портов на входе(согласно каталогу);
соединение RJ 45
- 4 - 8 или 12 портов макс. (согласно каталогу) на выходе;
соединение коннектором RJ 45, соединительные шнуры (RJ 45/неоконцованные)
- версии UTP и FTP;
- Кат. 5e и 6;
- для информационных и телефонных линий.

Кабельные системы DLP и LCS

Полная интеграция кабельных каналов DLP с LCS и новой программой Mosaic.

Кабельные системы DLP

Кабельные каналы DLP идеально подходят для осуществления монтажа структурированной кабельной системы, так как они гарантируют разделение токов и удобство монтажа, сохраняя при этом превосходный внешний вид.





Розетки RJ 45 новой программы Mosaic

Универсальные розетки для обеспечения телефонной связи и подключения компьютеров, принтеров, телевизоров, IP-камер…
Полная интеграция с новой программой Mosaic.
