Характеристика катушки реле Finder

Номинальное напряжение
Номинальное значение напряжения на катушке, для которой спроектировано реле и для работы с которой оно предназначено.
Рабочие и функциональные характеристики указаны при номинальном напряжении.

Номинальная мощность
Значение мощности при постоянном токе (Вт) или допустимой мощности при переменном токе (ВА), которое удерживается
катушкой при температуре 23°C и при номинальном напряжении. Это кратковременное значение (нестационарное).

Рабочий диапазон
Диапазон входного напряжения (номинальное значение напряжения), при котором реле функционирует при всем диапазоне
допустимых температур, в соответствии с классом работы:
класс 1: (0.8...1.1)UN
класс 2: (0.85...1.1)UN
В системах, где напряжение катушки не соприкасается с толерансом (кажущееся сопротивление) номинального напряжения, диаграмма "R"
показывает отношение максимального напряжения на катушке и напряжения срабатывания (без предварительного включения) к допустимой температуре.

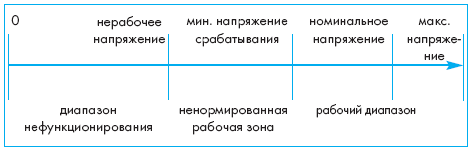

ПОДАВАЕМОЕ НАПРЯЖЕНИЕ ПРИ ВКЛЮЧЕНИИ

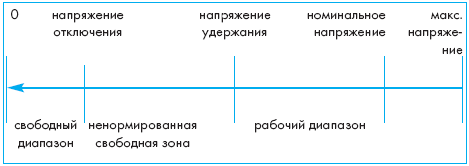

ПОДАВАЕМОЕ НАПРЯЖЕНИЕ ПРИ ОТКЛЮЧЕНИИ

Мин. напряжение срабатывания (Рабочее напряжение)
Наименьшее значение приложенного напряжения, при котором происходит срабатывание реле.

Максимальное напряжение
Наибольшее значение приложенного напряжения, при котором реле может проработать сколь угодно долгое время, в зависимости от температуры окружающей среды (см. "R"диаграммы).

Напряжение удержания
Величина напряжения на катушке, при котором реле (которое работало в диапазоне рабочего напряжения) не прекратит своей работы.

Напряжение отключения
Величина напряжения на катушке, при котором реле (которое работало в диапазоне рабочего напряжения) непременно отключится.
То же значение "в расчете на единицу" можно применять к значению номинального тока обмотки для обозначения максимального тока утечки,
допустимого в цепи обмотки.

Сопротивление
Среднее значение сопротивления на катушке при условии нормальной работы при 23°C.

Номинальный ток потребления катушки
Среднее значение тока катушки при номинальном напряжении.

Ток управления (Твердотельные реле)
Номинальное значение потребления тока входной цепи при номинальном напряжении.
