14 Серия - Таймеры отключения 16 A

Многофункциональные электронные таймеры отключения освещения на лестницах, управление кнопкой

•Ширина одного модуля 17,4 мм
•Установка времени от 30 с до 20 мин
•Возможно использование с подсвечиваемыми кнопками
•Предназначены для 3 и 4 проводных систем
•Индикация состояния с помощью светодиодов
•Установка на 35 мм рейку
•Материал контактов бескадмиевый



Размеры (мм) 84x17.4x59 84x17.4x59
Контактная группа (конфигурация) 1 НО контакт 1 НО контакт
Номинальный ток/Максимальный пиковый ток (А) 16 16
Номинальное напряжение на переключение (В) 230 230
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 3700 3700
Стандартный материал контакта AgSnO2 AgSnO2
Номинальное напряжение переменного тока (В) (50/60 Гц) 230 230
Номинальная мощность пост./перем. ток ВА (50Гц) 2 1,5
Электрическая долговечность при ном. нагрузке АС1 в циклах 100·103 100·103
Диапазон температур (°C) -10/+50 -10/+60
Сертификация: (в соответствии с типом) ГОСТ ГОСТ
Вес еденицы (г) 130 130
Количество в одной упаковке 1 1
Номинальная мощность потребления ламп: накаливания (230 В) Вт 2000 2000
Номинальная мощность потребления ламп: скомпенсированные люм Вт 750 750
Максимальная длительность импульса непрерывно непрерывно
Максимальное количество лампочек для кнопок подсветки (<1 mA) 15 30

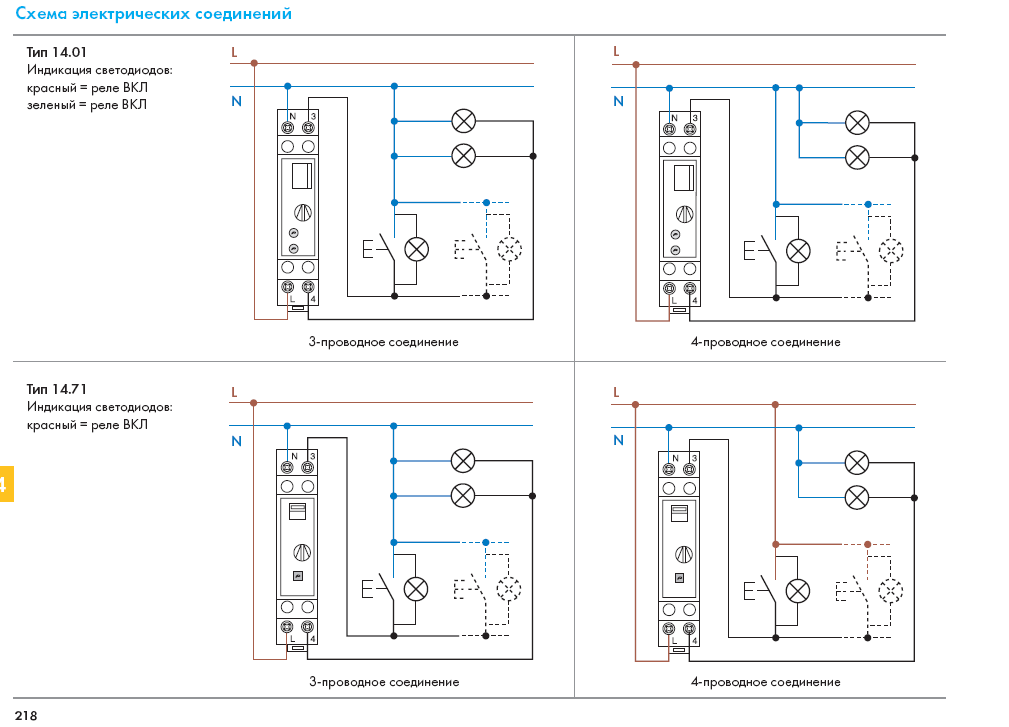

Схемы электрических соединений

Электронные лестничные таймеры.
Ширина одного модуля 17,4 мм.
Временной диапазон от 30 с до 20 минут.
Для 3 или 4 проводных систем.
Светодиодная индикация.
Установка на 35 мм DIN-рейку
