66 Серия - Силовое реле 30 A

2 перекидных контакта (DPDT) Силовое реле 30 A
66.22 Разъемы и установка на печатную плату
66.82 Соединения Faston 250 Фланцевый разъем
66.82 xx07 Соединения Faston 250 паз для 35 мм рейки

•Усиленная изоляция между обмоткой
и контактами согласно нормам EN 60335 1,
с зазором 8 мм
•обмотки переменного и постоянного тока
•возможно бескадмиевое исполнение (опция)



2 контакта NO (DPST NO) Силовое реле 30 A
66.22 x300 Печатный монтаж
66.82 x300 Соединения Faston 250 фланец
66.82 x307 Соединения Faston 250 паз
для 35 мм рейки

•Усиленная изоляция между обмоткой и контактами согласно нормам EN 60335 1,
с зазором 8 мм
•обмотки переменного и постоянного тока

Характеристика контактов
Контактная группа (конфигурация) 2 перекидных контакта (DPDT) 2 NO (DPST NO)
Номинальный ток/Макс. пиковый ток A 30/50 (NO) 10/20 (NC) 30/50
Ном. напряжение/Макс. напряжение В 250/440 250/440
Номинальная нагрузка AC1 ВА 7,500 (NO) 2,500 (NC) 7,500
Номинальная нагрузка для AC 15 (230 В пер. тока) ВА 1,200 (NO) 1,200
Допустимая мощность однофазного двигателя (230 В пер. тока)     1.5 (NO) 1.5
Отключающая способность DC1: 30/110/220 В 25/0.7/0.3 (NO) 25/0.7/0.3
Минимальная нагрузка на переключение мВт (В/мА) 1,000 (10/10) 1,000 (10/10)
Стандартный материал контакта AgCdO AgCdO
Характеристика
Номинальное напряжение (UN)(В) пер. тока (50/60 Гц) 6 12 24 110/115 120/125 230 240 6 12 24 110/115 120/125 230 240
В пост. тока 6 12 24 110 125 6 12 24 110 125
Номинальная мощность при пер./пост. токе ВА (50 Гц)/Вт 3.6/1.7 3.6/1.7
Рабочий диапазон пер. ток (0.8…1.1)UN (0.8…1.1)UN
пост. ток (0.8…1.1)UN (0.8…1.1)UN
Напряжение удержания при пер./пост. токе 0.8 UN/0.5 UN 0.8 UN/0.5 UN
Напряжение отключения при пер./пост. токе 0.2 UN/0.1 UN 0.2 UN/0.1 UN
Технические параметры
Механическая долговечность при пер./пост. токе в циклах 10 · 106 10 · 106
Электрическая долговечность при ном. нагрузке AC1 в циклах 100 · 103 100 · 103
Время вкл./выкл мс 8/15 8/15
Изоляция между обмоткой и контактами (1.2/50 мкс) кВ 6 (8 мм) 6 (8 мм)
Электрическая прочность между открытыми контактами В AC 1,500 1,500
Диапазон температур °C –40…+70 –40…+70
Категория защиты RT II RT II
Сертификация (в соответствии с типом) ГОСТ ГОСТ

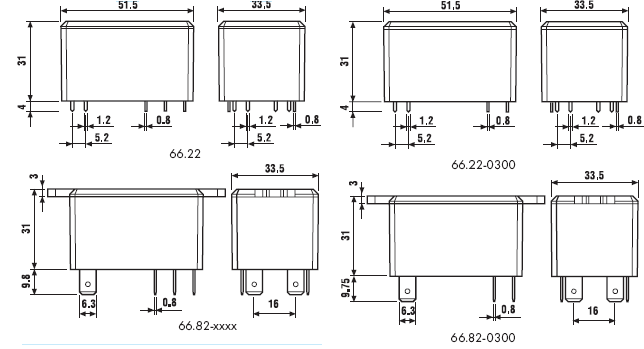

Габаритные размеры
