49 Серия - Интерфейсные модули реле 8-10-16 A

Интерфейсные Модули Реле для модульного монтажа, ширина 15,8 мм.
Катушка: перем. тока или пост. тока высокой чуствительности.
Различные варианты материалов контоктов
Индикация напряжения и модуль защиты обмотки.
Для установки на 35 мм DIN-рейку.

Интерфейсные Модули Реле с 1 и 2 группами контактов
Позолоченные контакты 5 мкм для возможности коммутации
низкоуровневых сигналов

49.31 50x0 1 группа контактов 10 A
49.52 50x0 2 группа контактов 8 A
•ширина одного модуля 15,5 мм
•Идеальный интерфейс для ПЛК и электронных систем
•обмотки переменного и постоянного тока
•Моментальное извлечение реле с
использованием пластикового
удерживающего зажима
•Индикация состояния источника питания и
модуль подавления электромагнитного импульса
•Идентификационный номер
•Установка на 35 мм рейку

Интерфейсные Модули Реле с 1 и 2 группами контактов
Контакты AgNi для коммутации среднеуровневых сигналов

49.31 00x0 1 группа контактов 10 A
49.52 00x0 2 группа контактов 8 A
•ширина одного модуля 15,5 мм
•Идеальный интерфейс для ПЛК и
электронных систем
•обмотки переменного и постоянного тока
•Моментальное извлечение реле с
использованием пластикового удерживающего зажима
•Индикация состояния источника питания и
модуль подавления электромагнитного импульса
•Идентификационный номер
•Установка на 35 мм рейку

Интерфейсные Модули Реле с 1 и 2 группами контактов
Контакты из AgCdO для коммутации в напряженном режиме

49.31 20x0 1 группа контактов 10 A
49,52 20x0 2 группа контактов 8 A
49,61 20x0 1 группа контактов 16 A

•ширина одного модуля 15,5 мм
•Идеальный интерфейс для ПЛК и
электронных систем
•обмотки переменного и постоянного тока
•Моментальное извлечение реле с использованием пластикового удерживающего зажима
•Индикация состояния источника питания и
модуль подавления электромагнитного импульса
•Идентификационный номер
•Установка на 35 мм рейку

Интерфейсные Модули Реле с 1 группой контактов
Контакты из AgSnO2 для тежелого режима работы, для пусковой
коммутации сильного тока

49.61 40x0 1 группа контактов 16 A
•ширина одного модуля 15,5 мм
•Идеальный интерфейс для ПЛК и электронных систем
•обмотки переменного и постоянного тока
•Моментальное извлечение реле с использованием пластикового удерживающего зажима
•Индикация состояния источника питания и
модуль подавления электромагнитного импульса
•Идентификационный номер
•Установка на 35 мм рейку



Размеры (мм) 78.6x15.8x75.3 78.6x15.8x75.3 78.6x15.8x75.3 78.6x15.8x75.3
Контактная группа (конфигурация) 1 перекидной контакт 1 перекидной контакт 2 перекидных контакта 2 перекидных контакта
Номинальный ток/Максимальный пиковый ток (А) 10 16 10 8
Номинальное напряжение на переключение (В) 250 250 250 250
Максимальное напряжение на переключение (В) 400 400 400 250
Номинальная нагрузка для AC1 (акт.нагр.) (ВА) 2500 4000 2500 2000
Стандартный материал контакта AgNi     AgCdO     AgNi AgNi
Номинальное напряжение переменного тока (В) (50/60 Гц) 12?230 12?230 12?230 12?230
Номинальное напряжение постоянного тока (В) 12-125 12-125 12-125 12-125
Номинальная мощность пост./перем. ток ВА(50Гц) 1,2 1,2 1,2 1,2
Номинальная мощность постоянный ток высокой чувствительности 0,5 0,5 0,5 0,5
Изоляция в соответствии с EN 61810-5 4kV/3 4kV/3 4kV/3 4kV/3
Изоляция между обмоткой и контактами (1.2/50мкс) (кВт) 6(8 mm) 6(8 mm) 6(8 mm) 6(8 mm)
Диэлектрическая прочность между открытыми контактами (В) при 1000 1000 1000 1000
Механическая долговечность в циклах 10·106/20·106 10·106/20·106 10·106/20·106 10·106/20·106
Электрическая долговечность при ном. нагрузке АС1 в циклах 200·103 100·103     100·103 150·103
Диапазон температур (°C) -40/+70     -40/+70     -40/+70     -40/+70
Вес еденицы (г) 65 65 65 65
Количество в одной упаковке 10 10 10 10

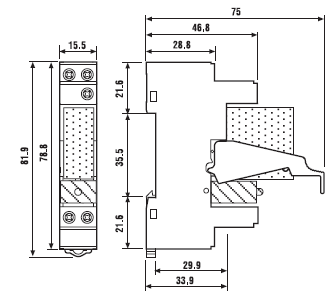

Габаритные размеры

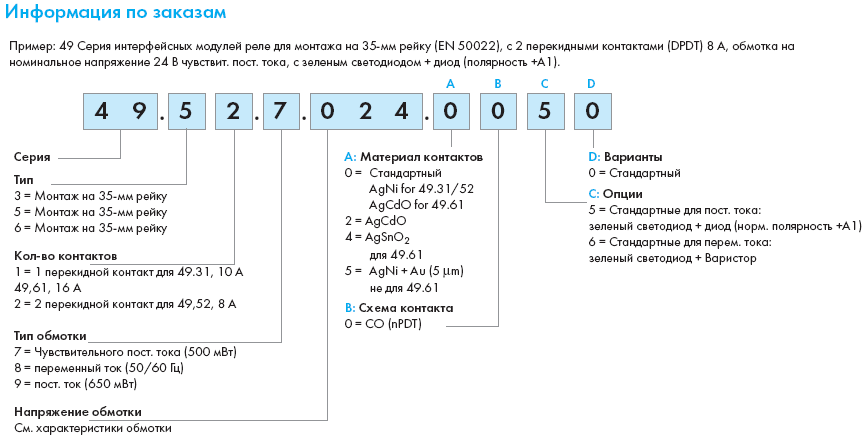

Информация для заказа

Каталог
