Многоэлектродные датчики.

ДСП.3	ДУ.3	ДУ.4	ДУ.5

Назначение

Многоэлектродные датчики уровня предназначены для контроля уровней жидкости в резервуарах открытого типа со стенками, выполненными из изоляционного материала.

Выпускаются 3-, 4-, 5-электродные датчики уровня:

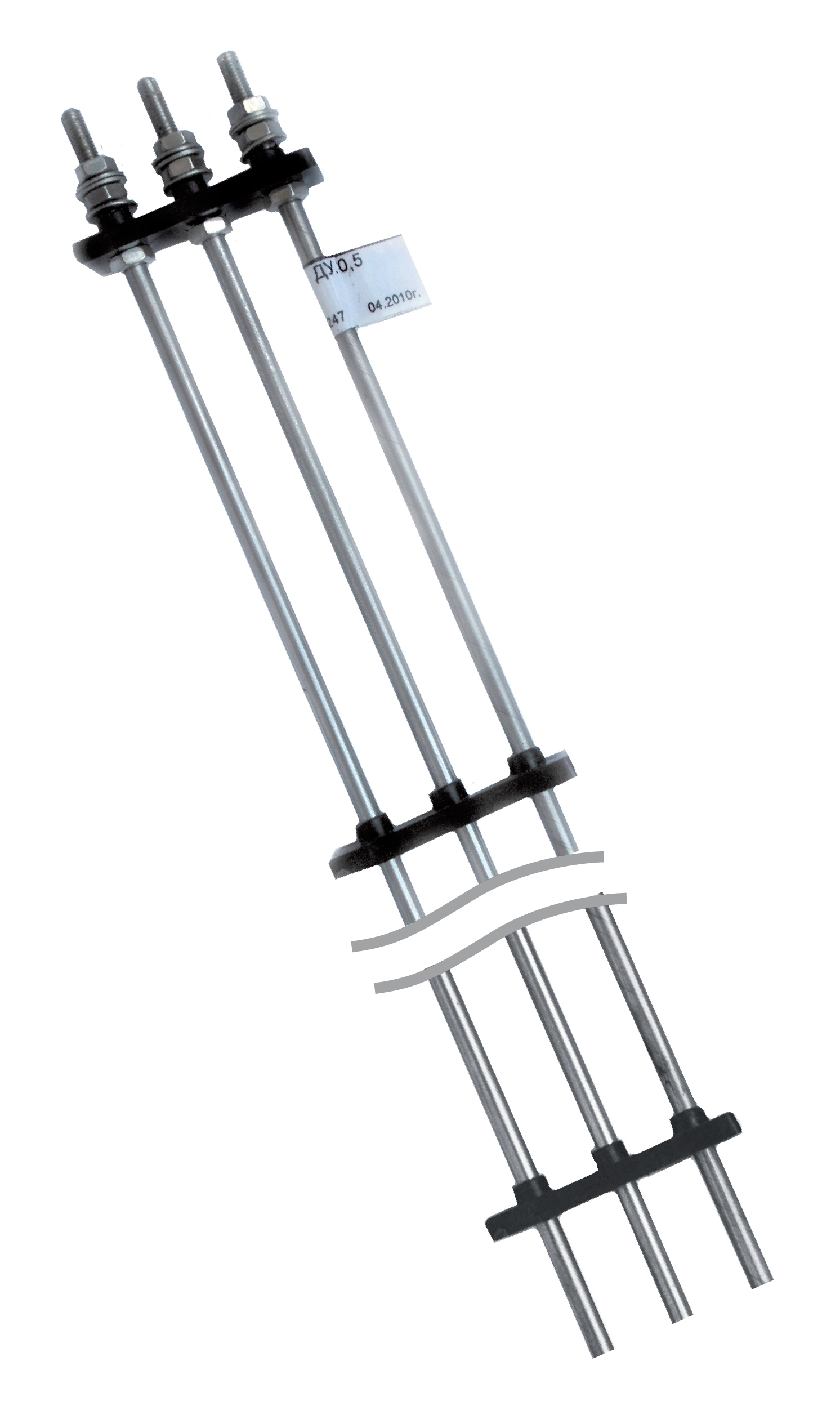

• 3-электродный датчик контролирует два уровня.

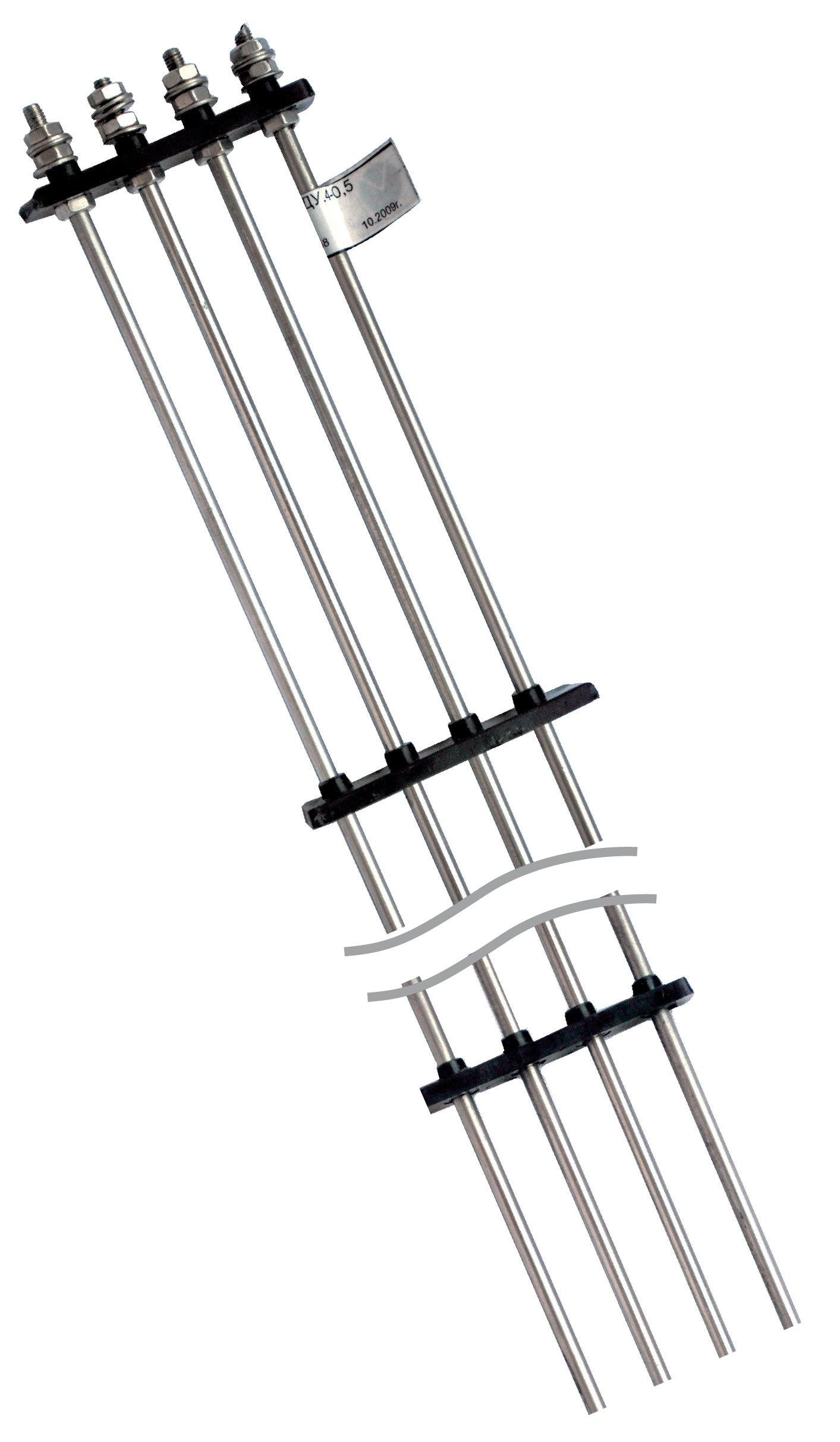

• 4-электродный датчик контролирует три уровня жидкости в резервуарах со стенками, выполненными из изоляционного материала

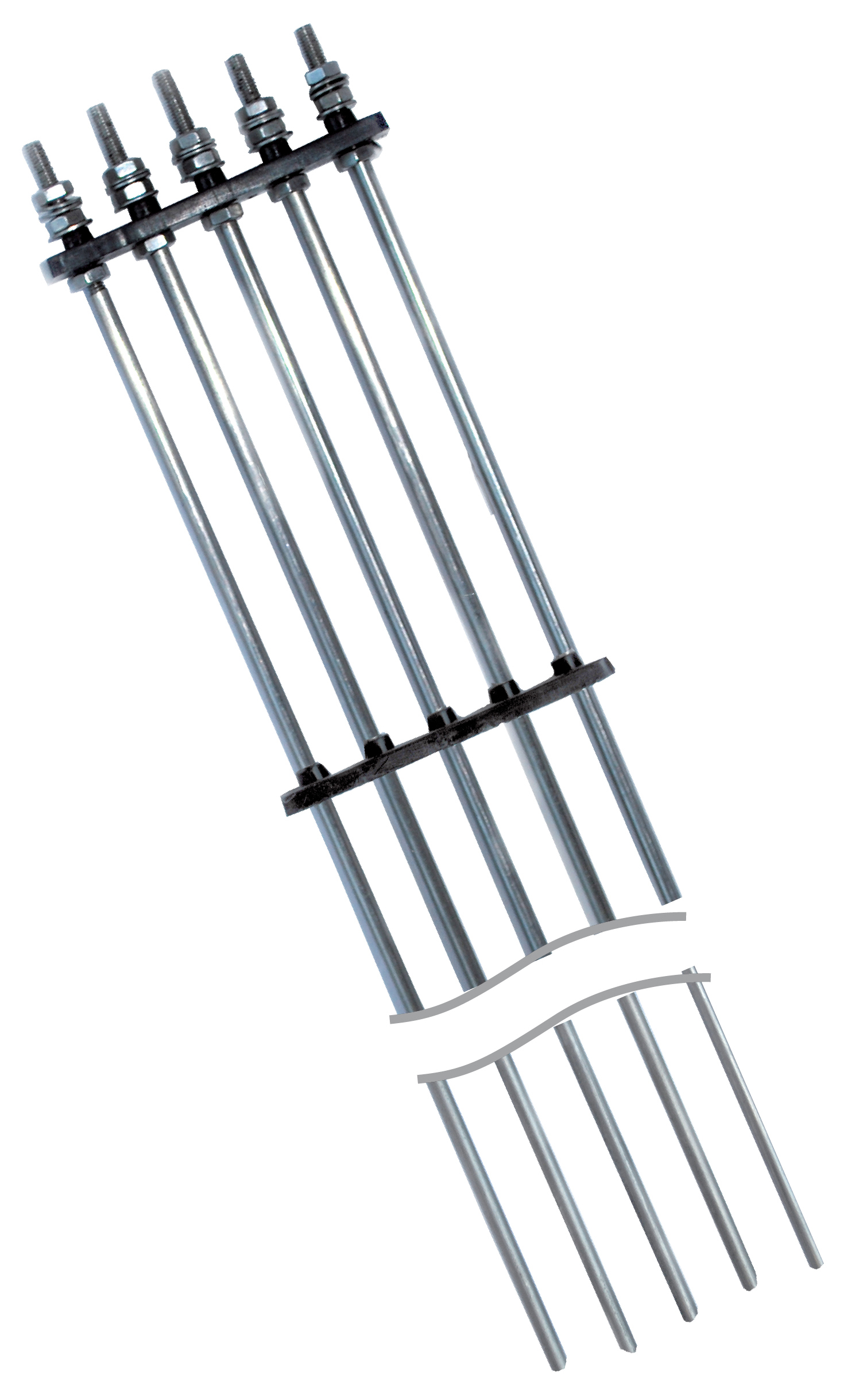

• 5-электродный датчик контролирует четыре уровня жидкости.

3-электродный датчик можно также использовать для контроля трех уровней жидкости в резервуарах с металлическими стенками.

Материал электродов датчиков – сталь нерж. 12Х18Н10Т.

Модификации и основные параметры многоэлектродных датчиков уровня

Стержни (электроды) для многоэлектродных датчиков уровня

Многоэлектродные датчики ДУ3, ДУ4, ДУ5 имеют неразборную конструкцию.

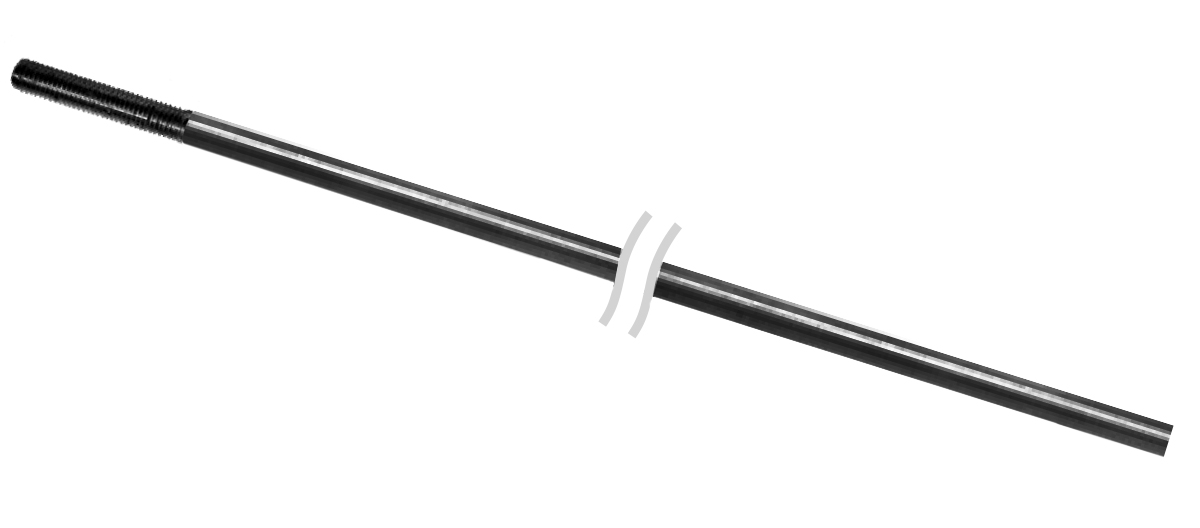

Для кондуктометрического датчика ДСП.3 производятся стержни (электроды) различной длины. Материал электродов – сталь нерж. 12Х18Н10Т. Стержни выпускаются в семи исполнениях: 0,5 / 1,0 / 1,95 / 2,5 / 3,0 / 3,5 / 4,0 м. Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе указывается длина стержня.

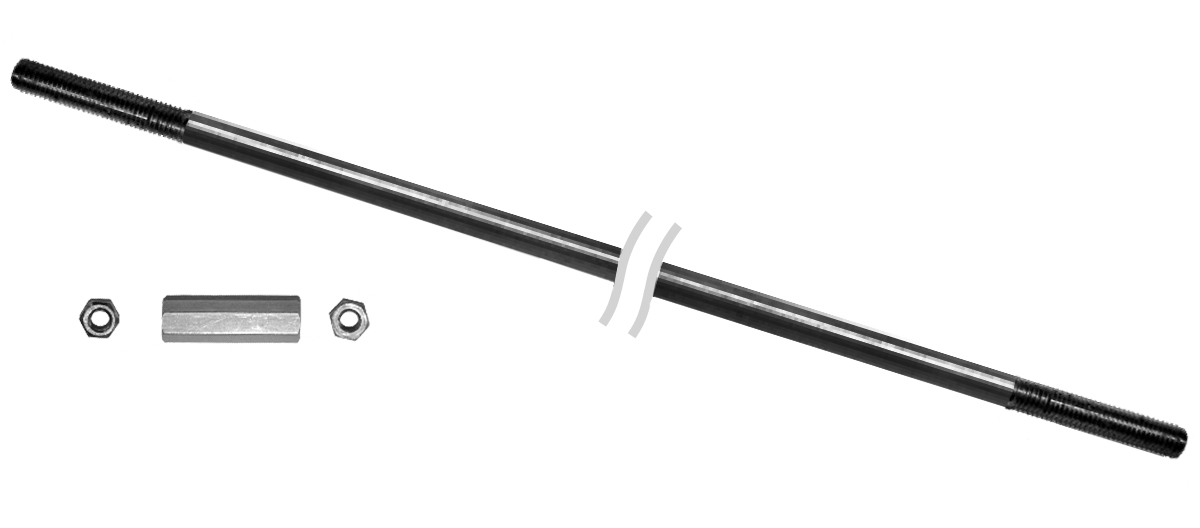

Для датчика ДСП.3 возможно применение стержня с адаптером. Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.  Стержни с адаптером не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резь­бой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

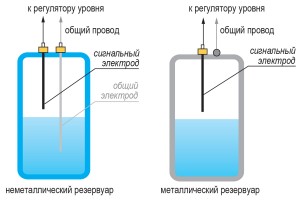

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах. В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служат стенки резервуара. В неметаллических – количество применяемых для измерения сигнальных электродов на один больше, чем число измеряемых уровней, и один электрод является общим.

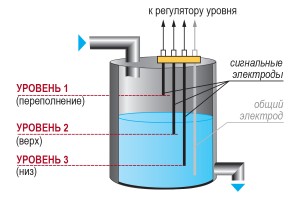

Принцип действия Пример применения
