Одноэлектродные датчики.

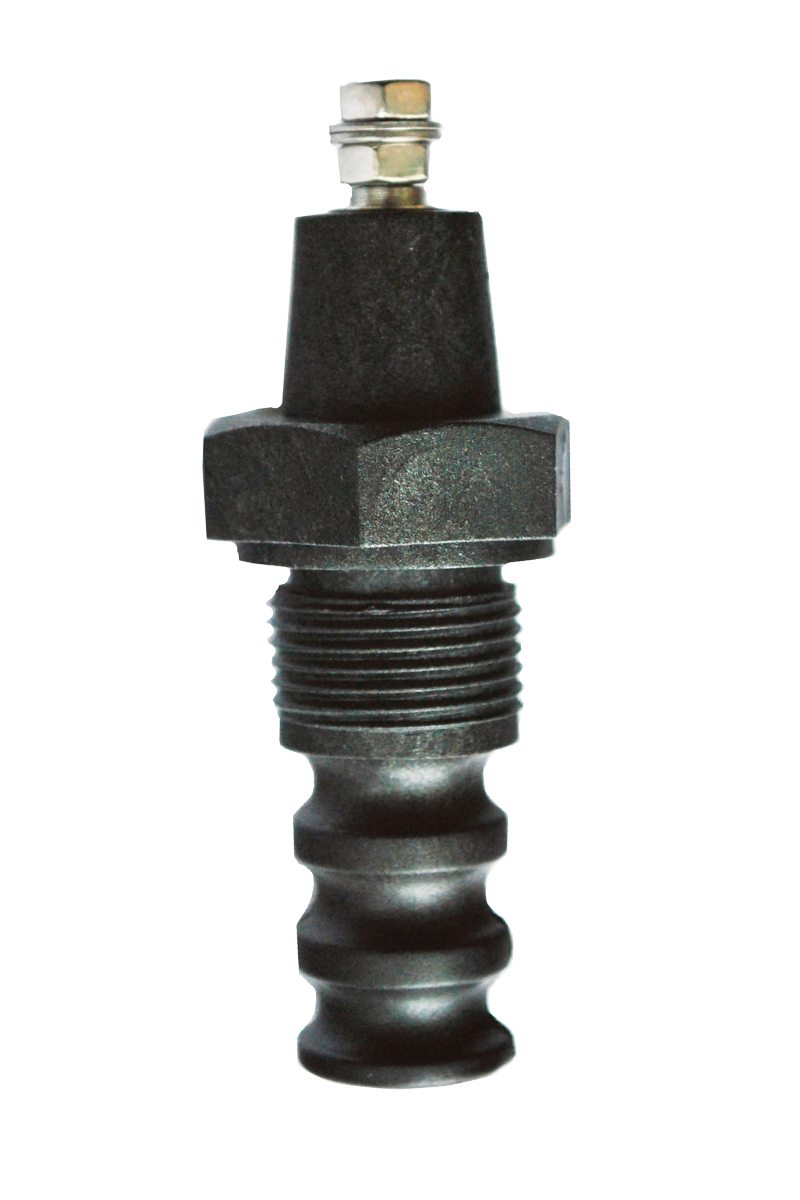

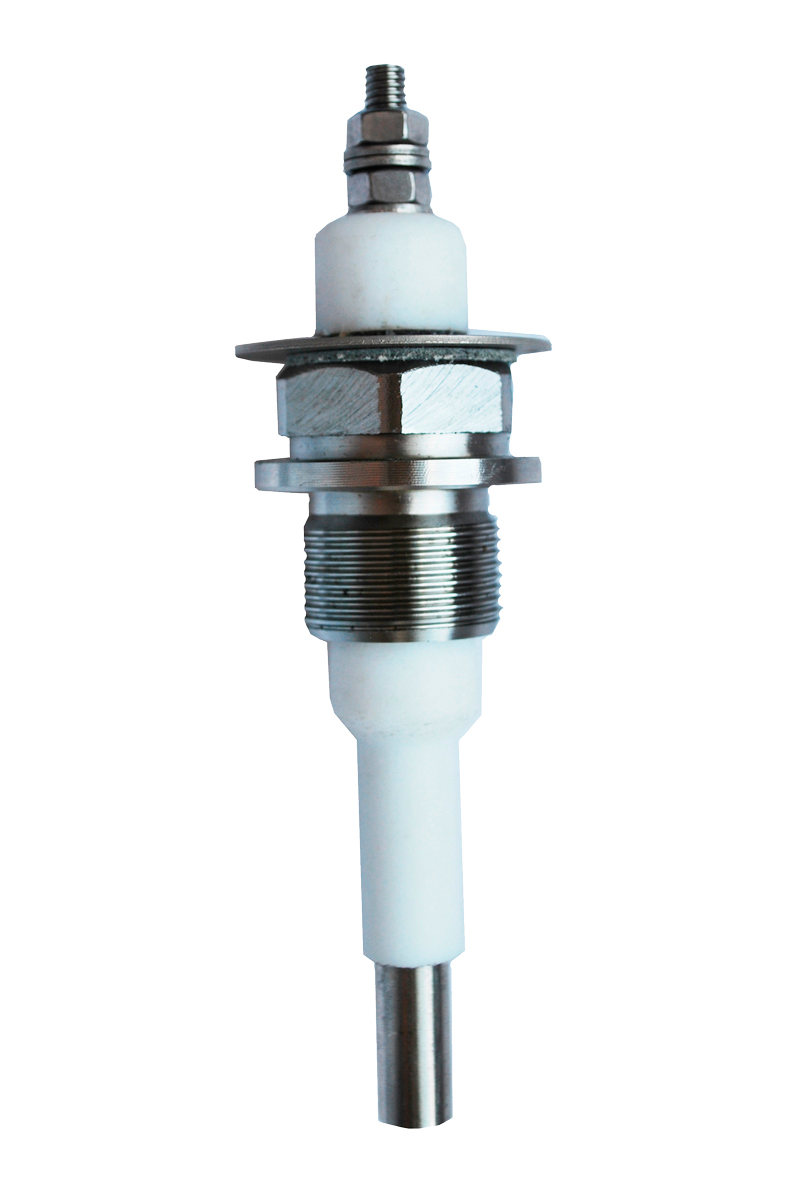

ДС.ПВТ	ДС.2	ДС.П

Назначение

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Модификации одноэлектродных датчиков уровня

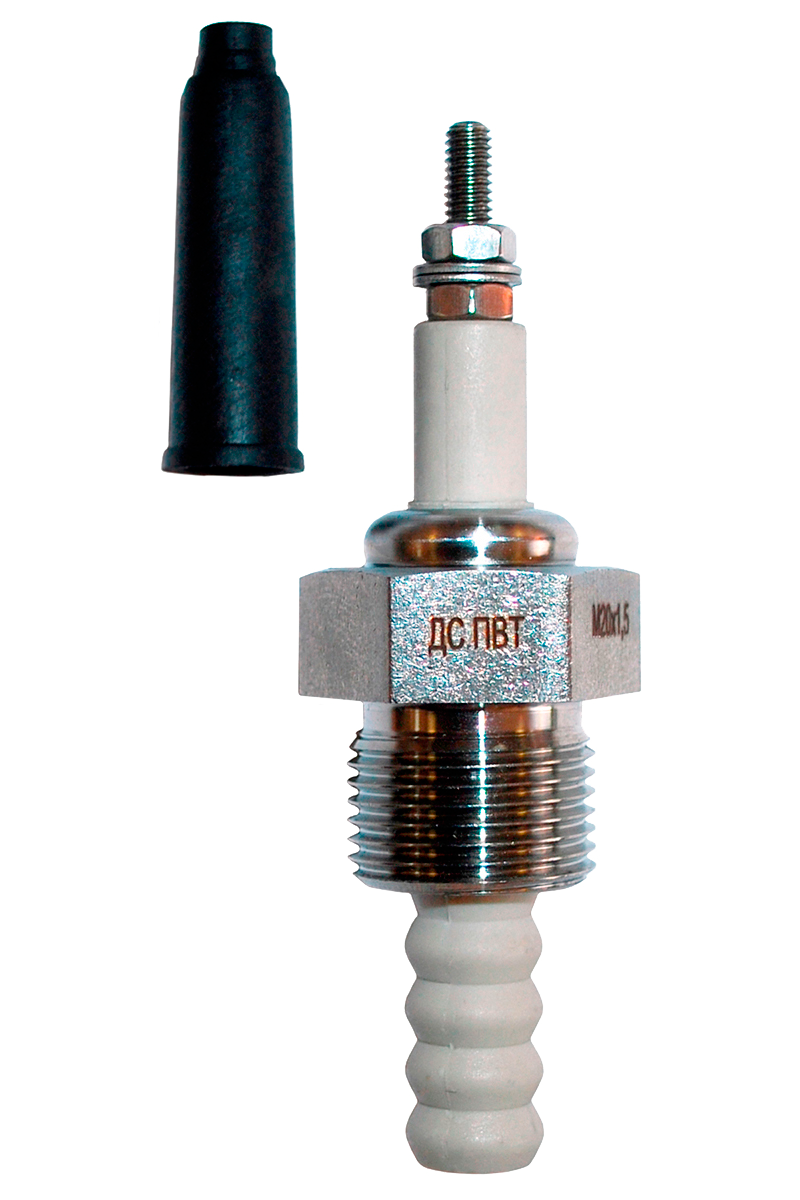

Одноэлектродные кондуктометрические датчики уровня выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ предназначен для тяжелых условий эксплуатации: позволяет работать с насыщенным паром.

Модификации и основные параметры одноэлектродных датчиков

Модификация	ДС.ПВТ	ДС.2	ДС.П
Рабочее давление	2,5 МПа	0,25 МПа	0,1 МПа
Рабочая температура	До 240 С	5…100 С
Назначение	Для жестких условий эксплуатации. Могут работать с насыщенным паром	Общепромышленные датчики

Стержни (электроды) для одноэлектродных датчиков уровня

Для одноэлектродных кондуктометрических датчиков производятся стержни (электроды). Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни выпускаются в семи исполнениях: 0,5 / 1,0 / 1,95 / 2,5 / 3,0 / 3,5 / 4,0 м.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе указывается длина стержня.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Стержни с адаптером не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах. В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служат стенки резервуара. В неметаллических – количество применяемых для измерения сигнальных электродов на один больше, чем число измеряемых уровней, и один электрод является общим.

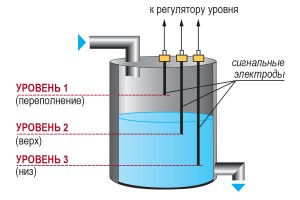

Принцип действия	Пример применения (металлический резервуар)
