ДТСхх4 термосопротивления с кабельным выводом

Конструктивное исполнение	Модель	Параметры	Материал	*Длина монтажной части L, мм**
	014	D=5 мм	латунь	20
	024	D=8 мм	сталь 12Х18Н10Т	30
	214	D=5 мм	сталь 12Х18Н10Т	30, 40, 50, 60, 80, 100, 120, 160

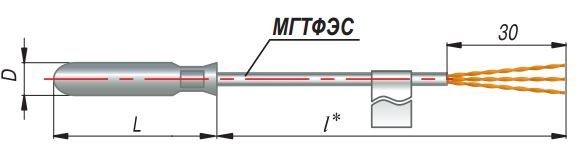

	314	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160

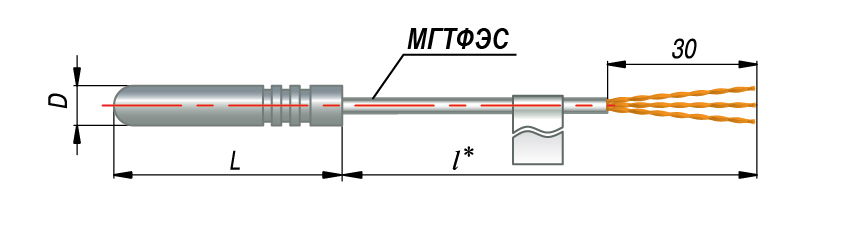

	414	D=5 мм	сталь 12Х18Н10Т	40, 50, 60, 80, 100, 120, 160
	034	D=5 мм, M=8х1 мм	латунь	20
	044	D=8 мм, M=12х1,5 мм	сталь 12Х18Н10Т	30

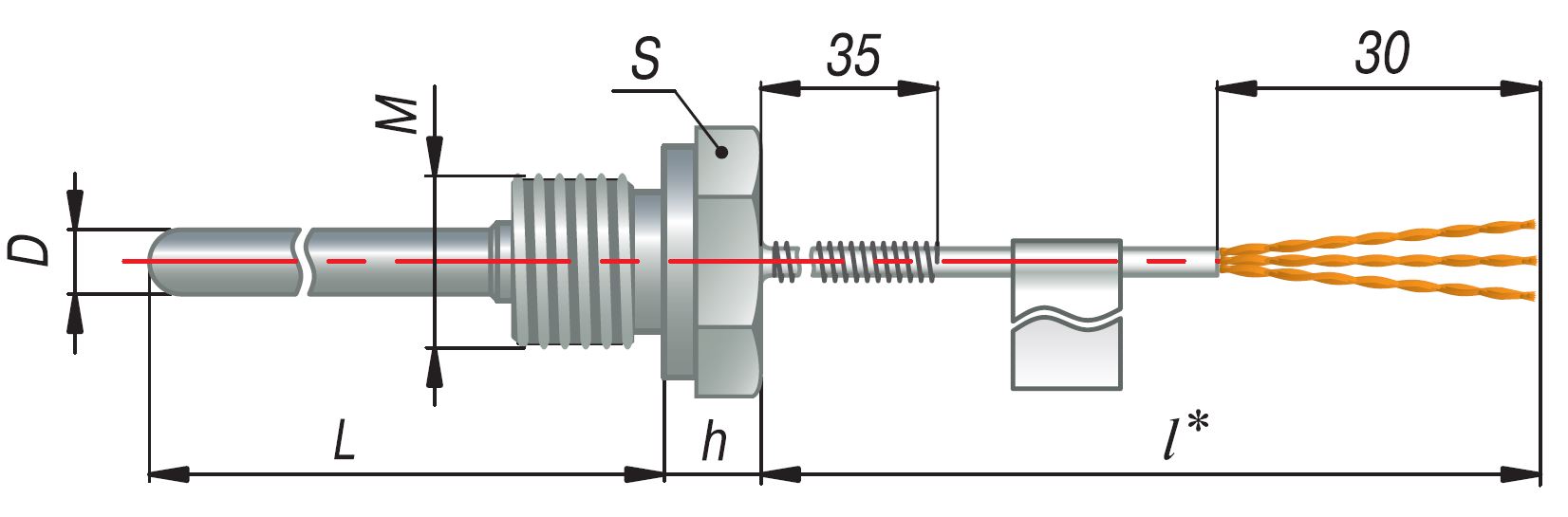

	054	D=6 мм, M=16х1,5 мм**, S=22 мм, h= 9 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800,1000
	064	D=8 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
	074	D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм
	194	D=6 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

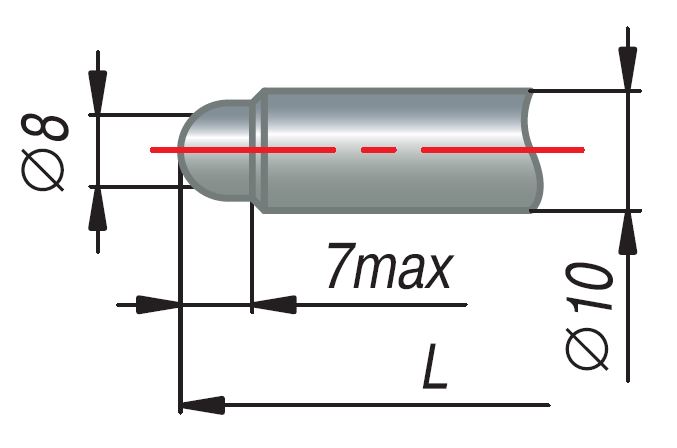

остальное см. модель 074	084	D=10 мм, M=20х1,5 мм**, S=27 мм, h= 8 мм

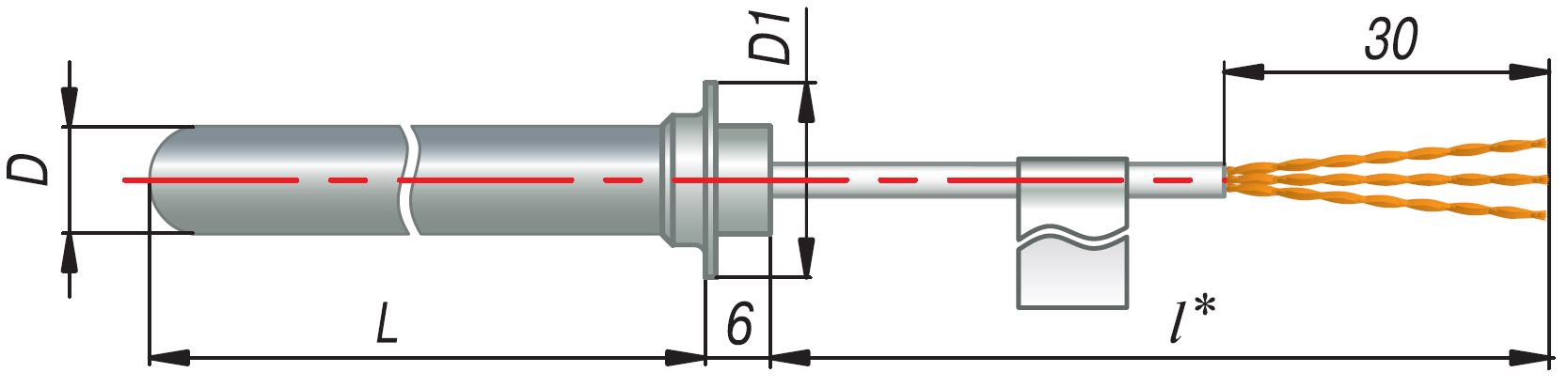

	094	D=6 мм, D1=13 мм
	104	D=8 мм, D1=18 мм
	114	D=10 мм, D1=18 мм
	124	D=6 мм, M=16х1,5 мм**, S=17 мм		60, 80, 120, 160, 200, 250, 320, 400, 500
	134	D=8 мм, M=20х1,5 мм**, S=22 мм
	144	D=10 мм, M=20х1,5 мм**, S=22 мм
остальное см. модель 144	154	D=10 мм, M=20х1,5 мм**, S=22 мм

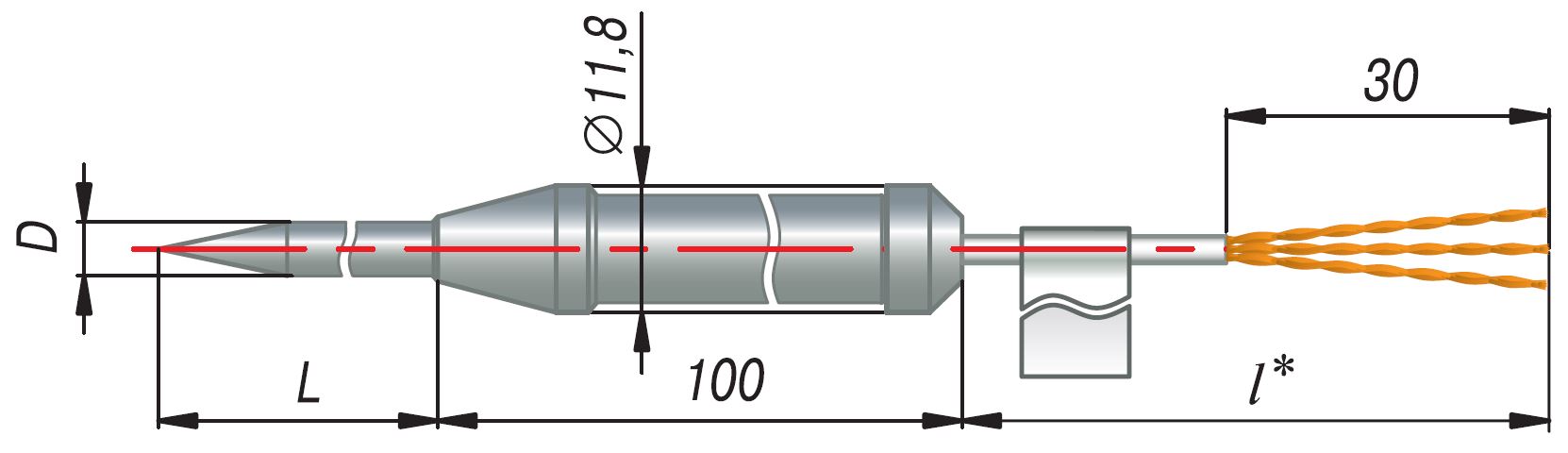

	164***	D=4 мм, D1=10 мм		60, 80, 100, 120, 160, 200, 250, 320
	174	D=5 мм, D1=10 мм
	184	D=6 мм, D1=10 мм
	204	M=10х1 мм, S=14 мм	латунь	40, 65

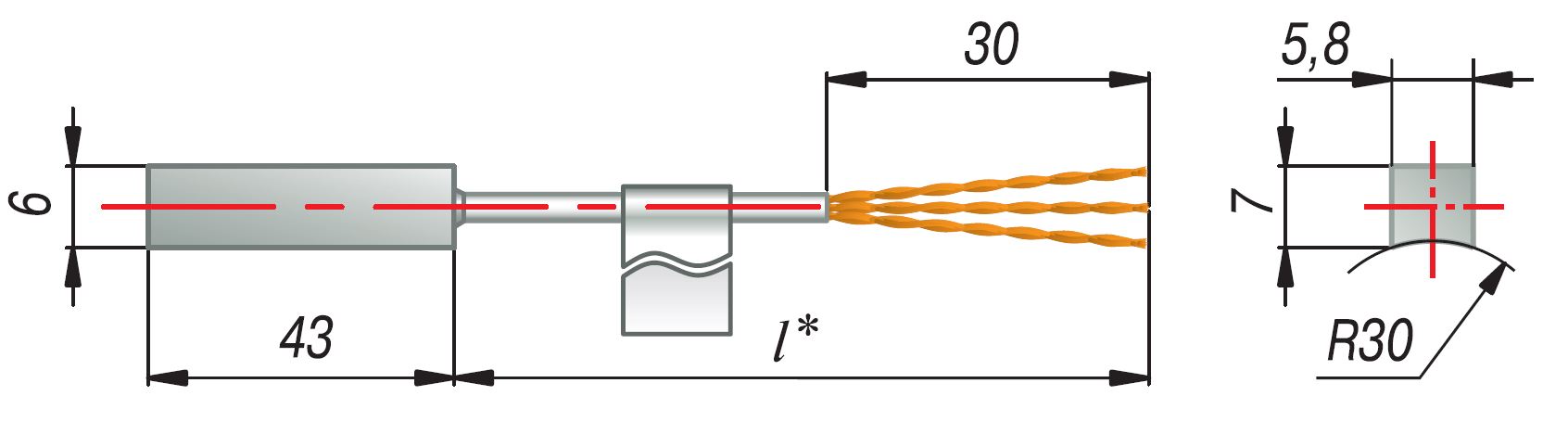

	224	Датчик накладной на трубопровод диаметром от 20 до 200 мм. Крепится на трубопровод с помощью кабельного хомута.	латунь	43

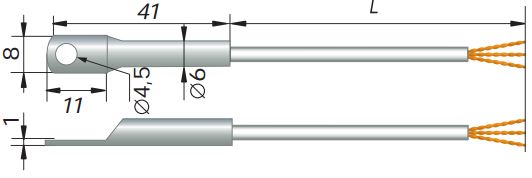

	324	D=6 мм	сталь 12Х18Н10Т	41

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По спец. заказу возможно изготовление датчика с трубной резьбой.

*** Изготавливаем только PT100.

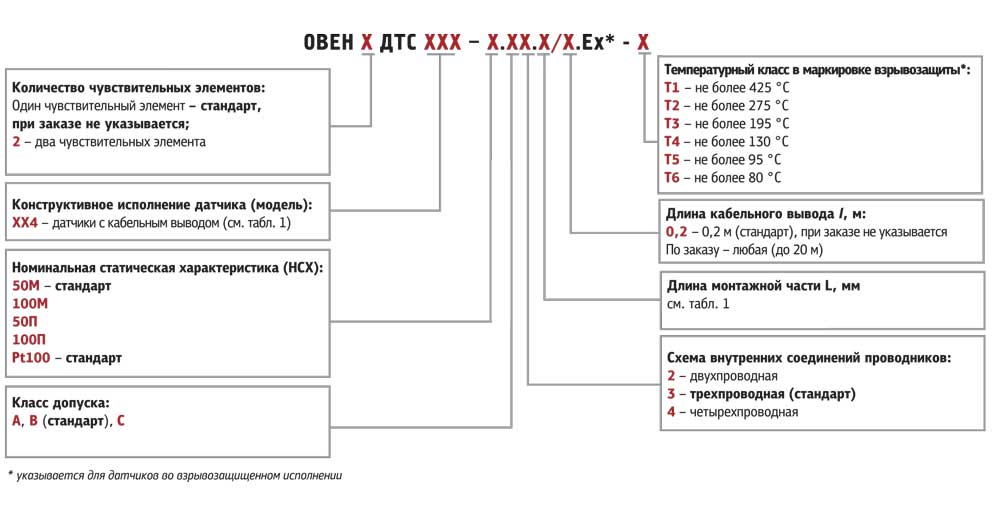

Обозначение при заказе

Технические характеристики датчиков температуры ОВЕН ДТСХХ4

Характеристики	ДТСХХ4
Номинальная статическая характеристика (НСХ)	50М 100М	50П 100П Pt100
Диапазон измеряемых температур, °C *	–50…+150	–50…+250
Класс допуска	А; В; С
Условное давление	10 МПа
Показатель тепловой инерции	не более 10…30 с
Сопротивление изоляции	Не менее 100 МОм
Количество чувствительных элементов	1 шт.; 2 шт.
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Исполнение сенсора относительно корпуса	изолированный
Длина кабельного вывода	0,2 м – стандарт до 20 м – по заказу
Диаметр термоэлектрода, мм	–
Исполнение коммутационной головки	–
Тип резьбового штуцера	Метрическая резьба, трубная резьба
Встроенный нормирующий преобразователь (НП) в 4…20 мА	-
Материал защитной арматуры	сталь 12Х18Н10Т латунь
Степень защиты	IP54
