Блок гальванической развязки ОВЕН БГР

  Блок гальванической развязки - БГР2(4)-24/24 - предназначен для питания оборудования нестабилизированным напряжением постоянного тока 24 В. БГР представлен в четырехканальном и двухканальном исполнениях и в зависимости от этого формирует 4 или 2 изолированных друг от друга выходных напряжения 24 В с нагрузочной способностью выходов не более 40 мА.

Технические характеристики

Входное напряжение, В постоянного тока 24 ± 10%
Количество каналов выходного напряжения 2 или 4
Потребляемая мощность, Вт, не более Uвх +10% -15%
БГР2-24/24 3
БГР4-24/24 6
Выходное напряжение канала
Номинальное выходное напряжение канала, В постоянного тока 24
Максимальный ток нагрузки выходного канала, мА 40
Максимальная электрическая прочность изоляции:
- вход - выход (действующее значение), кВ 1
- выход - выход (действующее значение), кВ 1
Корпус Д2
Габаритные размеры корпуса 36X90X58 мм
Степень защиты корпуса (со стороны лицевой панели) IP20
Масса блока, не более 0.11 кг

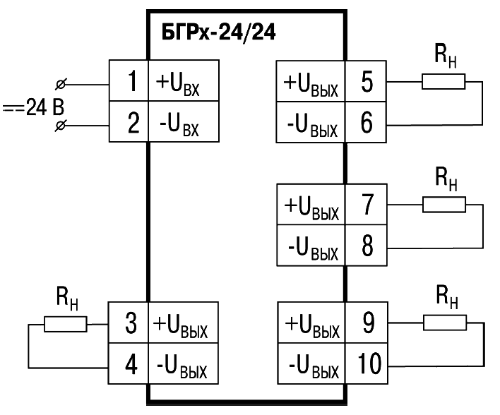

Схемы подключения

Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например ОВЕН БП07, БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.

Внимание! Для БГР2-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).

Комплектность

  1. Прибор БГР2\4
  2. Паспорт и руководство по эксплуатации
  3. Гарантийный талон



Руководства по эксплуатации БГР (Блок гальванической развязки ОВЕН)
