Блок коммутации силовых симисторов и тиристоров ОВЕН БКСТ1

Блок БКСТ1 преобразует выходной сигнал регулятора для управления симисторами или тиристорами, работающими с активной нагрузкой (главным образом, ТЭНами). Предназначен для совместной работы с приборами ОВЕН, имеющими выходы «К», «Р», «Т» (или другими управляющими системами с аналогичными параметрами).
Позволяет регулятору, не имеющему выхода «С3», управлять трехфазной нагрузкой.

Прибор выпускается в корпусе для крепления на DIN-рейку типа Д4.

Функциональные возможности

ПРЕОБРАЗОВАНИЕ УПРАВЛЯЮЩЕГО СИГНАЛА от регулятора (например, ТРМ251, ТРМ202, ТРМ101 и т.п.) в сигнал управления внешними силовыми симисторами или тиристорами
РАБОТА С РАЗЛИЧНЫМИ ВЫХОДНЫМИ СИГНАЛАМИ регуляторов:
– 6...30 В (выход «К» или «Р» регулятора ОВЕН с внешним источником питания)
– 5,0...6,5 В (выход «Т» регулятора ОВЕН)
КОММУТАЦИЯ АКТИВНОЙ НАГРУЗКИ (например, ТЭНов) при помощи внешних тиристоров или симисторов:
– в трехфазной цепи, нагрузка включается по схеме «звезда» или «треугольник»
– в однофазной цепи
КОНТРОЛЬ ПЕРЕХОДА НАПРЯЖЕНИЯ ЧЕРЕЗ НОЛЬ
ЗАЩИТА СИЛОВЫХ ТИРИСТОРОВ ИЛИ СИМИСТОРОВ от импульсных помех
ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ

Технические характеристики

Максимальное время переключения (время с момента подачи сигнала управления до коммутации всех выходных элементов)	25 мес
Постоянное напряжение, подаваемое на входы блока:
– вход 6...30 В	6...30 В
– вход «Т»	5,5...6,5 В
Максимальный ток управления	1 А
Максимальный ток во входной цепи	60 мА
Напряжение в коммутируемой цепи	110...380 В
Тип корпуса	на DIN-рейку Д4
Габаритные размеры корпуса	72х90х58 мм
Степень защиты корпуса	IP20

Условия эксплуатации

Температура окружающего воздуха	0...+70 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %

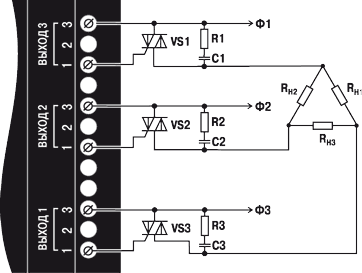

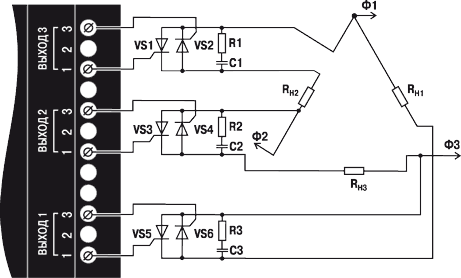

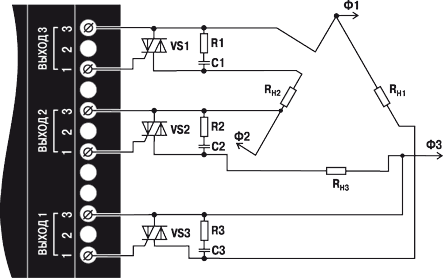

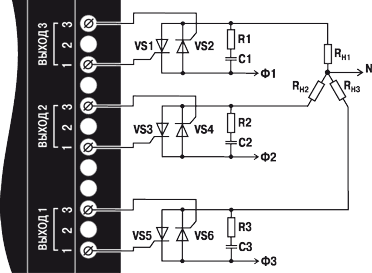

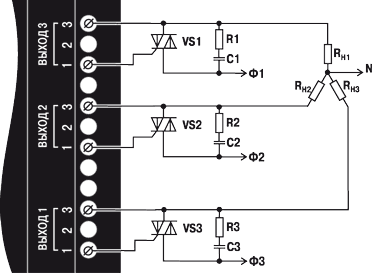

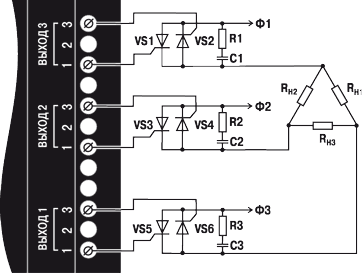

Схемы подключения

Схемы подключения БКСТ1 к управляющему выходу приборов ОВЕН
