БП15 одноканальные блоки питания до 15 Вт

Блок питания БП15 предназначен для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т. п.)
Применяется для построения систем электропитания различной сложности, в том числе распределенных.

Основные функции
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное напряжение
-ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
-РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности
-ИНДИКАЦИЯ о наличии напряжения на выходе

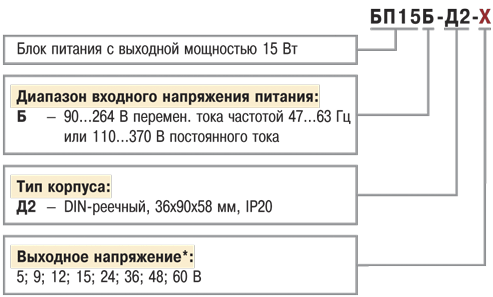

Модификации

Значение выходного напряжения выбирается при заказе:
– стандартные позиции – 12, 24 и 36 В;
– заказные позиции – 5, 9, 15, 48 и 60 В.

Технические характеристики

Входное напряжение:
– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току не более 1,5 Imax
Максимальная выходная мощность 15 Вт
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,25 %
Рабочий диапазон температур –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,025 % / °C
Электрическая прочность изоляции:
– вход - выход (действующее значение) 3 кВ
– вход - корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса: Д2, 36х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры БП15

Модификация прибора Выходное напряжение, В* Амплитуда пульсации выходного напряжения, мВ Макс. ток нагрузки Imax, А Ток потребления, А
БП15Б-Д2-5 5 ± 1 % 40 2,0 0,27...0,12
БП15Б-Д2-9 9 ± 1 % 60 1,35 0,27...0,12
БП15Б-Д2-12 12 ± 1 % 80 1,2 0,33...0,13
БП15Б-Д2-15 15 ± 1 % 100 1,0 0,33...0,13
БП15Б-Д2-24 24 ± 1 % 120 0,63 0,33...0,13
БП15Б-Д2-36 36 ± 1 % 150 0,41 0,33...0,13
БП15Б-Д2-48 48 ± 1 % 150 0,31 0,33...0,13
БП15Б-Д2-60 60 ± 1 % 150 0,25 0,33...0,13

 * Допускается регулировка выходного напряжения в пределах ±8 %.

Условия эксплуатации блока питания БП15

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

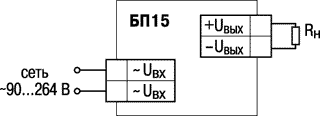

Схемы подключения
