БП07 двухканальные блоки питания до 7 Вт

   Двухканальный блок питания БП07 предназначен для питания стабилизированным напряжением 24 В или 36 В датчиков с унифицированным выходным токовым сигналом.

Основные функции
-ПРЕОБРАЗОВАНИЕ ПЕРЕМЕННОГО (ПОСТОЯННОГО) НАПРЯЖЕНИЯ в постоянное стабилизированное в двух независимых каналах
-ОГРАНИЧЕНИЕ ПУСКОВОГО ТОКА
-ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ И ИМПУЛЬСНЫХ ПОМЕХ на входе
-ЗАЩИТА ОТ ПЕРЕГРУЗКИ, короткого замыкания и перегрева
-ИНДИКАЦИЯ о наличии напряжения на выходе каждого канала

Технические характеристики

Входное напряжение:
– переменного тока 90...264 В
– постоянного тока 110...370 В
Частота входного переменного напряжения 47...63 Гц
Порог срабатывания защиты по току (1,2...1,8) Imax
Суммарная выходная мощность 7 Вт
Количество выходных каналов 2
Номинальное выходное напряжение канала 24 или 36 В
Нестабильность выходного напряжения при изменении напряжения питания ±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax ±0,2 %
Рабочий диапазон температур –20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур ±0,025 % / °C
Электрическая прочность изоляции:
– вход – выход (действующее значение) 2 кВ
– выход – выход (действующее значение) 1,5 кВ
– вход – корпус (действующее значение) 1,5 кВ
Уровень радиопомех по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса Д3, 54х90х58 мм
Степень защиты корпуса (со стороны передней панели) IP20

Выходные параметры

Модиф. прибора Кол-во каналов Выходное напряж. в канале, В Амплитуда пульсации выходного напряж., мВ Макс. ток нагрузки в канале Imax, мА Макс. ток потребления при выходном напряж. ~220 В
БП07Б-Д3.2-24 2 24 ± 0,48 % 60 145 0.08
БП07Б-Д3.2-36 2 36 ± 0,72 % 60 95 0.08

Условия эксплуатации

Температура окружающего воздуха –20...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %

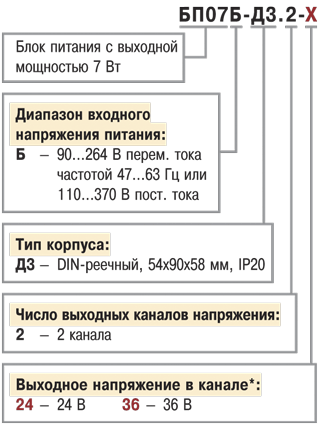

Модификации

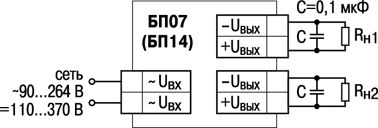

Схемы подключения





Руководство по эксплуатации БП07Б-Д
Двухканальный блок питания ОВЕН БП07Б-Д3
