Преобразователь частоты ОВЕН ПЧВ3. НОВИНКА!!!

  В ПЧВ3 возможности взаимодействия преобразователя с другими устройствами системы частотного управления приводом значительно расширены за счет увеличения количества дискретных и аналоговых выходов. ПЧВ3 имеют два релейных и два аналоговых токовых выхода, которые при необходимости могут использоваться как цифровые. Это расширяет возможности использования ПЧВ в системах каскадного управления насосами, а также улучшает организацию работы дополнительных систем автоматики.
В ПЧВ3 значительно расширены функциональные возможности относительно ПЧВ1 и ПЧВ2 и введены новые специализированные НVAC-функции, а именно режимы: «пожарный», «спящий» и контроль «обрыва ремня» с выполнением специальных алгоритмов работы приводов.
«Пожарный» режим предназначен для использования в критических ситуациях пожара, когда требуется, чтобы двигатель выполнял строго определенный алгоритм, например, вентиляция или подача воды с максимальной частотой вращения АД с блокировкой отключения.
«Спящий» режим позволяет исключить холостой ход привода и получить дополнительную экономию электроэнергии.
Контроль «обрыва ремня» позволяет автоматически перевести работу привода в безаварийный режим работы.
 Помимо интерфейса Modbus ПЧВ3 поддерживает несколько дополнительных интерфейсов для более удобной интеграции в системы интеллектуального здания, а именно: BACNet, Metasys N, FLN Apogee.
Для программирования и оперативного управления ПЧВ3 служит панель оператора ЛПО3 (поставляется по отдельному заказу).
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО3 основных параметров АД.

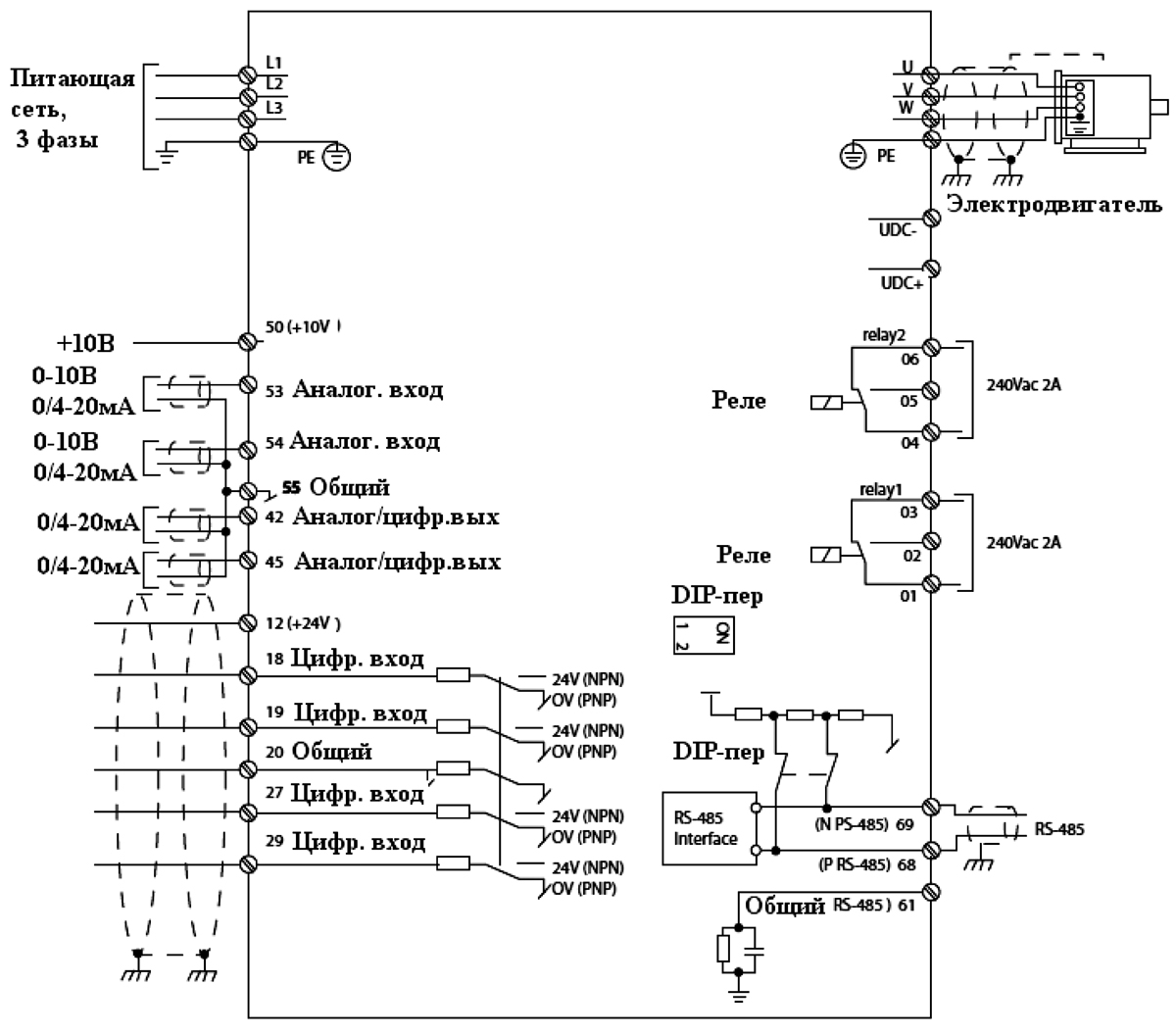

Технические характеристики

№ Наименование  Значение
1 Питающая сеть 3 фазы, 200…240 В (0,25…11 кВт)
3 фазы, 380…480 В
(0,37…90 кВт)
2 Выходное напряжение (U,V,W), % 0…100
3 Выходная частота, Гц 0…200 Гц(VC),
0…400 (U/F)
4 Цифровые входы,

в том числе импульсные

4

-
5 Аналоговые входы 2 U/I
  Аналоговые выходы 2 I
6 Релейные выходы 2 (240 В, 2 А)
7 Протокол RS-485 Modbus RTU, FLN, Metasys; BACnet MSTP
8 Встроенные источники питания 10 В/25 мА
24 В/80 мА
9 Класс защиты корпуса IP20
10 Вибропрочность 1,0g
11 Максимальная относительная влажность 95 % без конденсации влаги
12 Диапазон рабочих температур 0…40 ºС при номинальном выходном токе
-20…+50 ºС со снижением выходного тока
13 Температура при хранении и транспортировке -30… +70 ºС
14 Максимальная длина экранированного кабеля двигателя 25 м
15 Максимальная длина неэкранированного кабеля двигателя 50 м
16 Перегрузочная способность 150 % (60 с),
17 Тормозной ключ нет

Модификации

Номинальные параметры преобразователей серии ПЧВ3

Обозначение для заказа Выходная
мощность, кВт		 Номинальный
выходной ток, А		 Питающая сеть, В
ПЧВ3-К25-Б 0,25 1,5 3×200…240
ПЧВ3-К37-Б 0,37 2,2 3×200…240
ПЧВ3-К75-Б 0,75 4,2 3×200…240
ПЧВ3-1К5-Б 1,5 6,8 3×200…240
ПЧВ3-2К2-Б 2,2, 9,6 3×200…240
ПЧВ3-3К7-Б 3,7 15,2 3×200…240
ПЧВ3-5К5-Б 5,5 22 3×200…240
ПЧВ3-7К5-Б 7,5 28 3×200…240
ПЧВ3-11К-Б 11 42 3×200…240
ПЧВ3-К37-В 0,37 1,2 3×380…480
ПЧВ3-К75-В 0,75 2,2 3×380…480
ПЧВ3-1К5-В 1,5 3,7 3×380…480
ПЧВ3-2К2-В 2,2 5,3 3×380…480
ПЧВ3-3К0-В 3 7,2 3×380…480
ПЧВ3-4К0-В 4 9,1 3×380…480
ПЧВ3-5К5-В 5,5 12 3×380…480
ПЧВ3-7К5-В 7,5 15,5 3×380…480
ПЧВ3-11К-В 11 23 3×380…480
ПЧВ3-15К-В 15 31 3×380…480
ПЧВ3-18К-В 18,5 37 3×380…480
ПЧВ3-22К-В 22 42,5 3×380…480
ПЧВ3-30К-В 30 41 3×380…480
ПЧВ3-37К-В 37 73 3×380…480
ПЧВ3-45К-В 45 90 3×380…480
ПЧВ3-55К-В 55 106 3×380…480
ПЧВ3-75К-В 7 147 3×380…480
ПЧВ3-90К-В 90 177 3×380…480

Массогабаритные показатели

Массогабаритные показатели серии ПЧВ3

Обозначение
для заказа		 Габаритные размеры,
В×Ш×Г, мм		 Масса, кг Тип
корпуса
ПЧВ3-К25-Б 195×75×168 2,0 1
ПЧВ3-К37-Б 195×75×168 2,0 1
ПЧВ3-К75-Б 195×75×168 2,0 1
ПЧВ3-1К5-Б 195×75×168 2,1 1
ПЧВ3-2К2-Б 227×90×190 3,4 2
ПЧВ3-3К7-Б 255×100×206 4,5 3
ПЧВ3-5К5-Б 296×105×241 7,9 4
ПЧВ3-7К5-Б 296×105×241 7,9 4
ПЧВ3-11К-Б 334×150×255 9,5 5
ПЧВ3-К37-В 195×75×168 2,0 1
ПЧВ3-К75-В 195×75×168 2,0 1
ПЧВ3-1К5-В 195×75×168 2,1 1
ПЧВ3-2К2-В 227×90×190 3,3 2
ПЧВ3-3К0-В 227×90×190 3,3 2
ПЧВ3-4К0-В 227×90×190 3,4 2
ПЧВ3-5К5-В 255×100×206 4,3 3
ПЧВ3-7К5-В 255×100×206 4,5 3
ПЧВ3-11К-В 296×105×241 7,9 4
ПЧВ3-15К-В 296×105×241 7,9 4
ПЧВ3-18К-В 334×150×255 9,5 5
ПЧВ3-22К-В 334×150×255 9,5 5
ПЧВ3-30К-В 518×239×242 24,5 6
ПЧВ3-37К-В 518×239×242 24,5 6
ПЧВ3-45К-В 518×239×242 24,5 6
ПЧВ3-55К-В 550×313×335 36,0 7
ПЧВ3-75К-В 550×313×335 36,0 7
ПЧВ3-90К-В 660×375×335 51,0 8

Преобразователь частоты ОВЕН ПЧВ3



Аксессуары

Обозначение для заказа Наименование
ЛПО3 Локальная панель оператора для ПЧВ3
Комплект KM3-1 Комплект монтажный (кабель 3м.) для ПЧВ3
Крышка КО3-1 Крышка опции IP21 для ПЧВ3, корпус 01
Крышка КО3-2 Крышка опции IP21 для ПЧВ3, корпус 02
Крышка КО3-3 Крышка опции IP21 для ПЧВ3, корпус 03
Крышка КО3-4 Крышка опции IP21 для ПЧВ3, корпус 04
Крышка КО3-5 Крышка опции IP21 для ПЧВ3, корпус 05
Панель ПК3-1/2 Панель кабельная для ПЧВ3, корпус 01 и 02
Панель ПК3-3 Панель кабельная для ПЧВ3, корпус 03
Панель ПК3-4/5 Панель кабельная для ПЧВ3, корпус 04 и 05
Отсек ОК3-1 Отсек кабельный для ПЧВ3, корпус 01
Отсек ОК3-2 Отсек кабельный для ПЧВ3, корпус 02
Отсек ОК3-3 Отсек кабельный для ПЧВ3, корпус 03
Отсек ОК3-4 Отсек кабельный для ПЧВ3, корпус 04
Отсек ОК3-5 Отсек кабельный для ПЧВ3, корпус 05

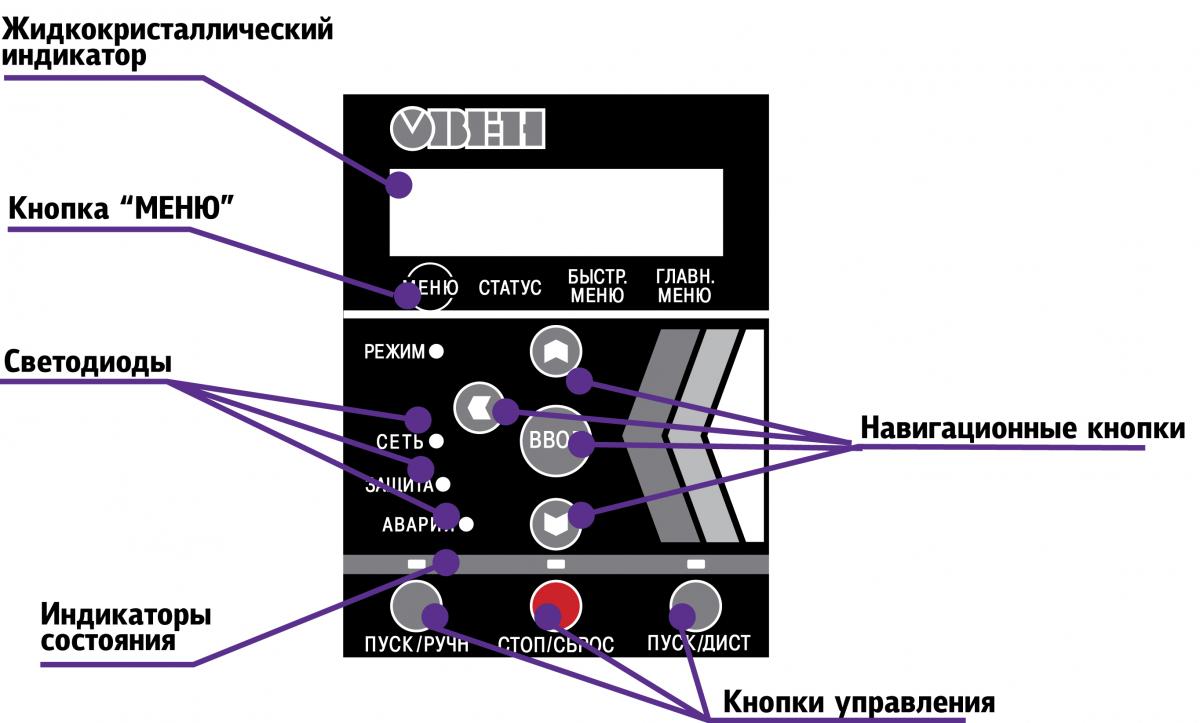

Съемная локальная панель оператора ЛПО3
Съёмная локальная панель оператора ЛПО3 прибора предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.

ЛПО3 поставляется по отдельному заказу.
