Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2.

Универсальные векторные преобразователи частоты малой и средней мощности ОВЕН ПЧВ1 и ПЧВ2 могут применяться в системах автоматизированных приводов мощностью не более 22 кВт, в числе которых разнообразные HVAC-системы, станки малой и средней мощности, конвейерные линии, системы пространственного позиционирования и др.
Благодаря наличию дискретного импульсного входа может быть составлен алгоритм работы многодвигательных приводов с заданием или обратной связью по сигналам от цифровых датчиков физических величин, например, синхронное вращение нескольких АД с заданным передаточным числом и малой погрешностью управления.

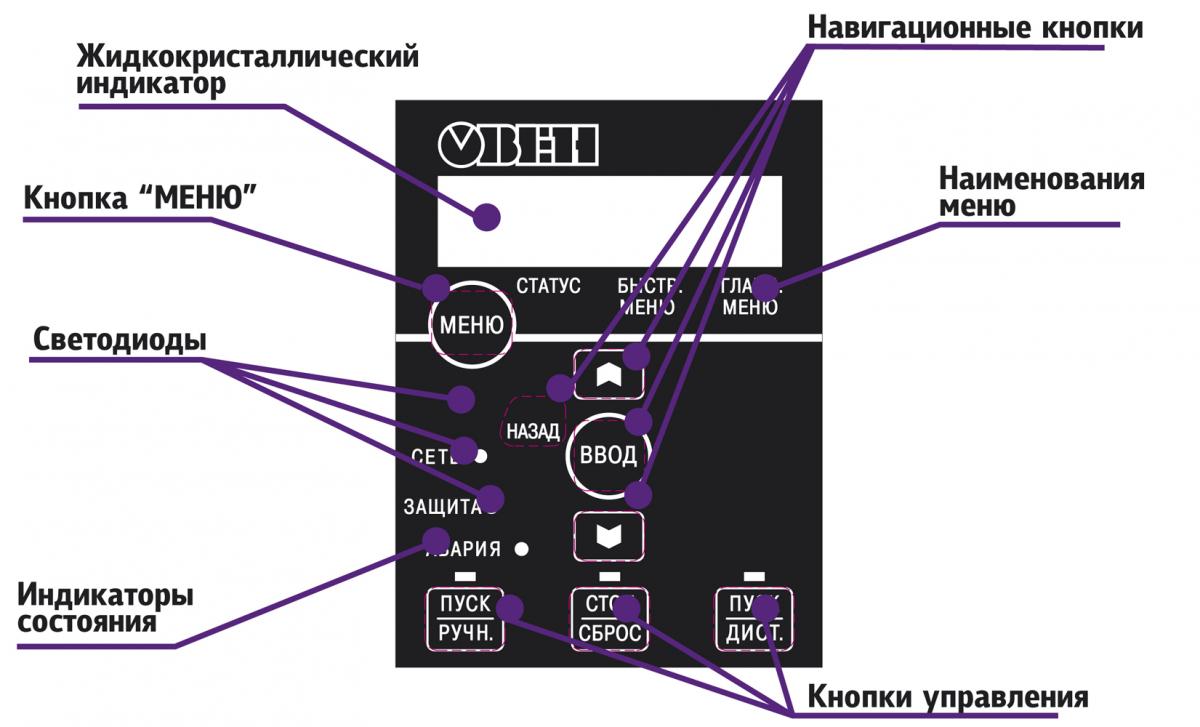

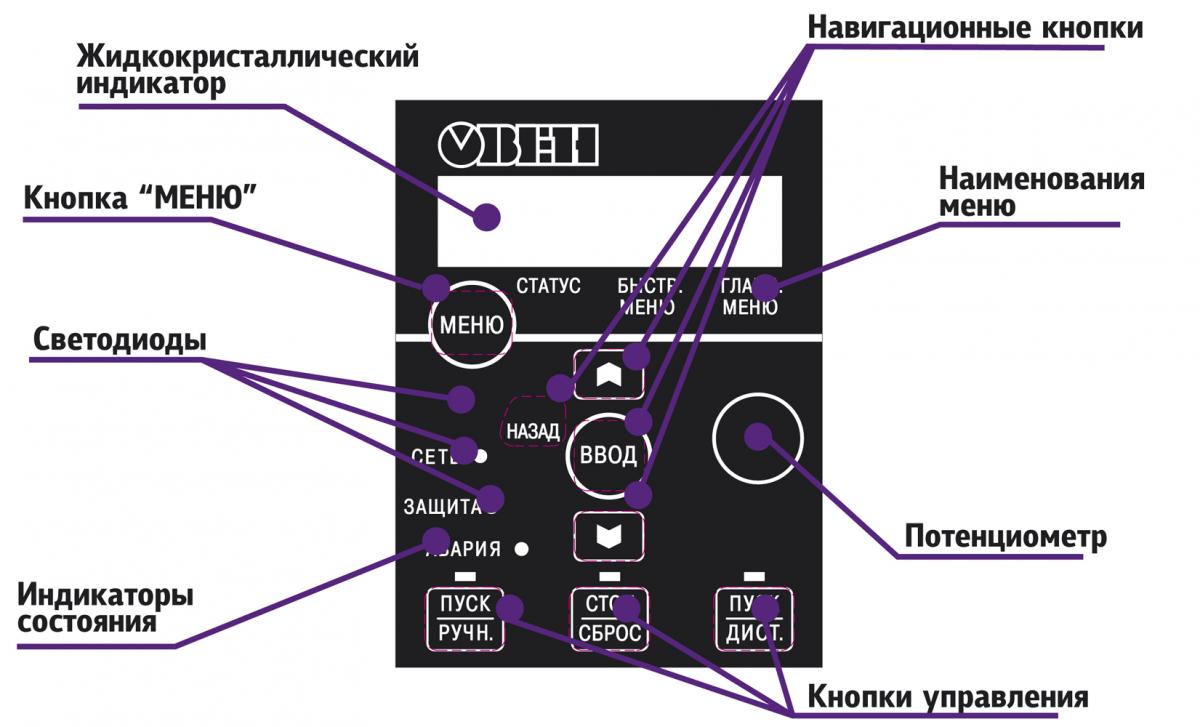

Для программирования и оперативного управления ПЧВ1 и ПЧВ2 служат панели оператора ЛПО1 и ЛПО2 (поставляются по отдельному заказу). Отличие ЛПО1 и ЛПО2 состоит в наличии/отсутствии потенциометра на их лицевой части. Регулирование задания или обратной связи в ЛПО2 осуществляется цифровым способом – кнопками «больше/меньше».
Заводские настройки «по умолчанию» позволяют пользователю с минимальными затратами опробовать работу привода в ручном и автоматическом режимах после ввода в ЛПО1 или ЛПО2 основных параметров АД.

Технические характеристики

Наименование

Значение



1

Питающая сеть

ПЧВ1

ПЧВ2





1 фаза, 200…240 В (0,18…2,2 кВт)

3 фазы, 380…480 В (5,5…22 кВт)





3 фазы, 380…480 В (0,37…4 кВт)



2

Выходное напряжение (U,V,W), %

0…100

3

Выходная частота, Гц

0…200 Гц(VC),

0…400 (U/F)

4

Цифровые входы,

в том числе импульсные

Аналоговые входы

5

1



2 (1 U/I, 1 I)

5

Аналоговые выходы

1 I

6

Релейные выходы

1 (240 В, 2 А)

7

Протокол RS-485

Modbus RTU

8

Встроенные источники питания

10 В/15 мА,

24 В/130 мА

9

Класс защиты корпуса

IP20

10

Вибропрочность

0,7g

11

Максимальная относительная влажность

95 % без конденсации влаги

12

Диапазон рабочих температур

0…40 ºС при номинальном выходном токе



-10…+50 ºС со снижением выходного тока

13

Температура при хранении и транспортировке

-20…+70 ºС

14

Максимальная длина экранированного кабеля двигателя

15 м

15

Максимальная длина неэкранированного кабеля двигателя

50 м

16

Перегрузочная способность

150 % (60 с),

17

Тормозной ключ

ПЧВ1

ПЧВ2

есть, от 1,5 кВт

есть

Программная конфигурация «Быстрый старт»

Программная конфигурация «Быстрый старт»

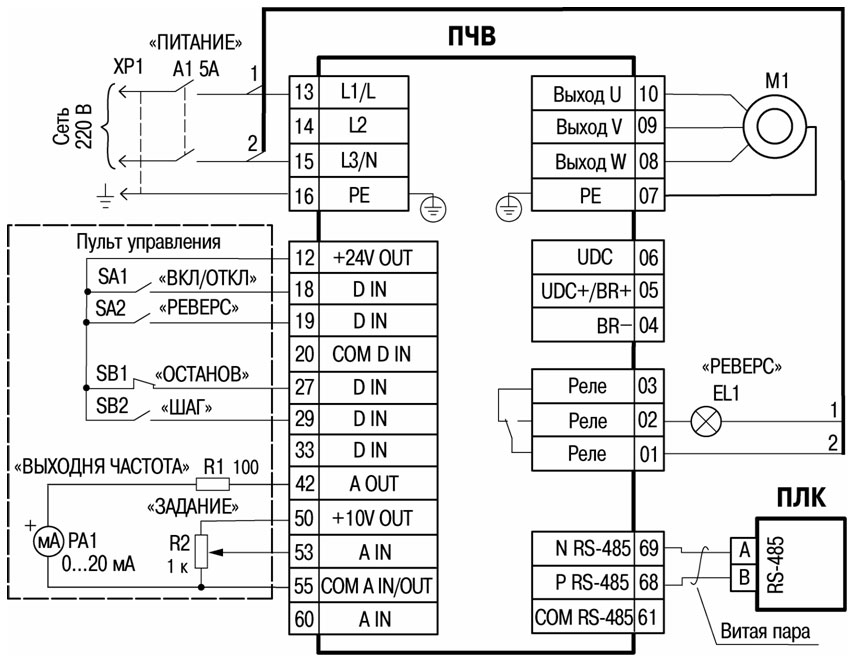

Шаг 1. Выполните внешние подключения к ПЧВх согласно РЭ и включите питание.
Шаг 2. Проведите инициализацию параметров (сброс на заводские значения).
2.1 Установите для параметра 14-22 значение (2).
2.2 Отключите питание ПЧВх и после погасания ЖКИ повторно включите питание.
2.3 Сбросьте на ЛПО защиту и сообщение «AL80» нажатием кнопок «СТОП/СБРОС» и «ВВОД».
Шаг 3. Введите значения параметров из паспортных данных АД.

Таблица. Ввод параметров электродвигателя.

Наименование параметра Код
параметра
Значение
Мощность, кВт (kW) 1-20 Паспортное
Номинальное напряжение, В (V) 1-22 Паспортное
Номинальная частота работы, Гц (Hz) 1-23 Паспортное
Ток электродвигателя*, А 1-24 Паспортное
Номинальная частота вращения, об/мин (rpm) 1-25 Паспортное
Верхний предел частоты на выходе ПЧВ, Гц (Hz) 4-14 Пример: 50 Гц

 Внимание!
Установку значений в параметры 1-20…1-29 производить в состоянии «СТОП/СБРОС», в противном случае на ЖКИ появится сообщение «run».
Шаг 4. Проведите автоматическую адаптацию электродвигателя (ААД).
4.1 Нажмите на ЛПО «СТОП/СБРОС» и убедитесь, что вал АД неподвижен.
4.2 Установите для параметра 1-29 значение (2)- «ААД. Включено».
4.3 Нажмите кнопку «ВВОД» – на ЖКИ появится сообщение «PUSH hand».
4.4 Нажмите кнопку «РУЧН.» для запуска процесса ААД.
4.5 После автоматического выполнения последовательности операций на ЖКИ появится сообщение «PUSH Ok».
4.6 Нажмите кнопку «ВВОД».
4.7 Привод готов к управлению АД без ОС (разомкнутый контур процесса).
Шаг 5. Проверьте функционирование ПЧВх.
Регулируйте скорость вращения вала АД:
5.1 В режиме «РУЧН», вращая ручку потенциометра на ЛПО1 или кнопками
«Вверх/Вниз» на ЛПО2.
5.2 В режиме «АВТО», подавая сигналы управления от внешнего потенциометра на аналоговый вход (кл. 53) и цифровой вход (кл.18) от кл.12 (РЭ, рис. Б1);
Примечание: Для остальных параметров используются заводские значения.
Индикация.
В режиме «АВТО» на ЖКИ считывать значения параметров, при курсоре в «СТАТУС» и вызове параметров кнопкой «БОЛЬШЕ», в порядке следования:
А) Частота на выходе инвертора, (Hz), как в пар. 16-13.
Б) Потребляемый ток, (А), как в пар. 16-14.
В) Внешнее задание, (%), как в пар.16-50.
Г) Аналоговый или импульсный сигнал ОС, (Гц), как в пар.16-52.
Д) Потребляемая мощность АД, (кВт), как в пар. 16-10.
Е) Значение контролируемого параметра, как в пар. 16-09.

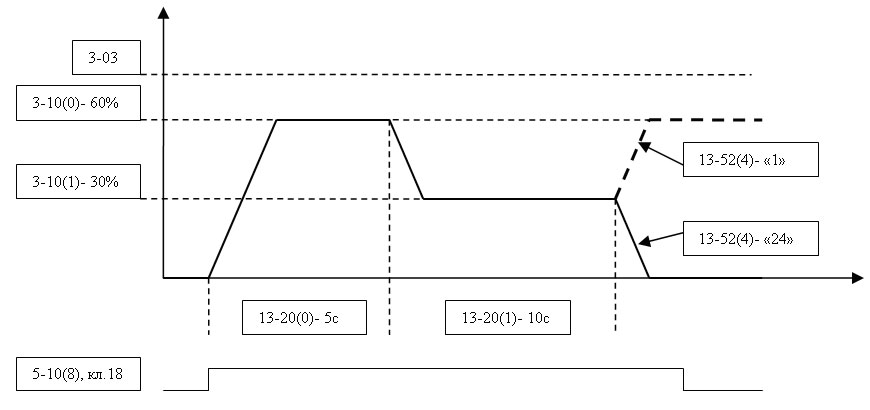

Поддержание давления на двух значениях задания

Устанавливать значения заданий давления в диапазоне, от Pн = 0 до Pв = 10 бар.:
- дневной режим, предустановленное задание, Рп1= 4 бар,
- ночной режим, предустановленное задание, Рп2= 2 бар.
Датчик давления (сигнал ОС) с диапазоном измерения, от Pдн = 0 до Pдв = 16 бар, (4…20 мА).

Таблица. Пример программной конфигурации с двумя уровнями предустановленного задания.

Код (массив)   Наименование функции Знач Примечание
1     Проведите процедуру «Быстрый старт»
2 1-00 Режим конфигурирования 3 Замкн. контур процесса– ПИ- рег. с ОС
  1-71 Задержка запуска, с 3 От момента подачи сигнала на кл.18
  3-03 Максимальное задание, бар 10 Верхнее знач. диапазона задания Рв, бар
  3-10(0)* Предустан. задание давления N, % 40 Рп1= 4 бар
  3-10(1)* Предустан. задание давления N, % 20 Рп2= 2 бар
  3-15 Источник задания 1 0 Не используется
  3-16 Источник задания 2 0 Не используется
  3-17 Источник задания 3 0 Не используется
  3-41 Время разгона, с 5 Настройка от гидроудара
  3-42 Время замедления, с 5 Настройка от гидроудара
  4-10 Направление вращения 0 По часовой стрелке
  4-12 Мин. скорость вращения, Гц 15 Рекомендуемая миним. скорость
  4-14 Макс. скорость вращения, Гц 50 Номинальная паспортная скорость
  6-22 Кл. 60 малый ток, мА 4 Нижнее значение сигнала на входе 2
  6-25 Кл. 60 высокое задание, бар 16 Верхнее знач. диапазона датчика, Pдв
  7-20 Источник ОС для ПИ регулят. 2 Аналоговый вход 2, кл. 60.
  7-33 Пропорцион. коэф. ПИ- регул. 1 Настройка от перерегулирования
  7-34 Интегральн. коэф. ПИ- регул. 8 Настройка от перерегулирования



Примечание:
1. .*- Вычислить, в диапазоне, от 0 до + 100%, значение для пар. 3-10(0): N = 100 Pп/ Pв (%).
2. Значения остальных параметров- «по умолчанию».
2. В режиме «АВТО» на клемму 18 подается команда пуска/останова (РЭ, рис Б1).
3. Выбор задания: (РЭ, рис Б1).
кл.33: «ОТКЛ»- 4 бар;
кл.33: «ВКЛ»- 2 бар.
Пар. 5-1*, таблица «Бит 0».
4. Считывать:
а) установленные значения задания в пар. 16-01(бар),
б) фактическое значение по сигналу датчика ОС в пар. 16-52 (бар).

Режим поддержания заданного давления (замкнутый контур процесса)

Исходные данные:
Задавать значения давления в диапазоне, от Pн = 0 до Pв = 10 бар или предустановленное задание, Pп = 4 бар в диапазоне, от Pн до Pв.
Датчик давления (сигнал ОС) с диапазоном измерения, от Pдн = 0 до Pдв = 16 бар, (0/4…20 мА).
Возобновлять работу ПЧВ в режиме до отключения питания.

Код Наименование Знач   Примечание
1     Проведите процедуру «Быстрый старт»
2 0-04 Функция АПВ 0 Возобновлять работу в режиме до отключения питания
3 1-00 Режим конфигурирования 3 Замкнут. контур процесса– ПИ- рег. с ОС
4 3-03 Максимальное задание, бар 10 Верхнее значение диапазона задания, Рв
      Способ 1 задания давления: потенциометр ЛПО*.
5 3-15 Источник задания 1  21 Потенциометр ЛПО. Читать установлен. значения в пар.: 16-01, бар; 16-02, %.
6 3-16 Источник задания 2  0 Не используется
7 3-17 Источник задания 3  0 Не используется
8 3-10** массив 0 Предустановленное задание 0
N, %.
40 Предустановленное фиксированное значение давления, Pп = 4 бар
9 3-15 Источник задания 1  0 Не используется
10   Источник задания 2 0 Не используется
11   Источник задания 3 0 Не используется
      Настройки общие для обоих способов.
12 3-41 Время разгона, с 5 Настройка от гидроудара
13 3-42 Время замедления, с 5 Настройка от гидроудара
14 4-10 Направление вращения 0 По часовой стрелке
15 4-12 Мин. скорость вращения, Гц 20 Рекоменд. миним. скорость для насосов
16 4-14 Макс. скорость вращения, Гц 50 Номинальная паспортная скорость
17 6-22 Кл. 60 малый ток, мА 0  4 Нижнее значение сигнала на входе 2
18 6-25 Кл. 60 высокое задание, бар 16 Верхнее значен. диапазона датчика, Pдв
19 6-82  Шкала потенциом. ЛПО, бар 10 Верхнее значен. диапазона давления.
20 7-20 Источник ОС для ПИ рег. 2 Кл. 60. Читать сигн. от датч. в 16-52, бар.
21 7-33 Пропорцион. коэф. ПИ- регул. 1 Настройка от перерегулирования
22 7-34 Интегральн. коэф. ПИ- регул. 8 Настройка от перерегулирования

Примечание:
1. *- Выбирается один из способов задания давления.
2.**- Вычислить, в диапазоне, от 0 до + 100%, значение для пар. 3-10(0): N = 100 Pп/ Pв (%).
3. Остальные значения параметров- «по умолчанию».
4. В режиме «АВТО» на кл. 18 подается команда пуска/останова (РЭ, рис. Б1).

Поддержание заданной температуры в системах вентиляции и кондиционирования (замкнутый контур процесса с ОС по температуре охлаждаемой среды)
Задавать значения температуры в диапазоне, от tн = - 10*С, до tв = + 50*Сили предустановленное значение, tп = + 20*С в диапазоне, от tн до tв.
Датчик температуры (сигнал ОС) с диапазоном измерения, от tдн = - 50 до tдв = + 200 *С, (4…20 мА).

Таблица. Пример программной конфигурации для двух способов задания температуры.

Код Наименование Знач.  Примечание
1     Проведите процедуру «Быстрый старт»
2 1-00 Режим конфигурирования 3 Замкнут. контур процесса– ПИ- рег. с ОС
3 3-02 Минимальное задание, *С   - 10 Нижнее значение tн диапазона задания
4 3-03 Максимальное задание, *С + 50 Верхнее значение tв диапазона задания
      Способ 1 задания температуры: потенциометр ЛПО*.
5 3-15 Источник задания 1  21 Потенциометр ЛПО. Читать установлен. значение в пар.: 16-01,*С; 16-02, %.
6 3-16 Источник задания 2 0 Не используется
7 3-17 Источник задания 3 0 Не используется
8 3-10**
Массив 0
Предустановленное задание 0
N, %.
+40 Для предустановленнго значения температуры, tп = + 20*С
9 3-15 Источник задания 1 0 Не используется
10 3-16 Источник задания 2 0 Не используется
11 3-17 Источник задания 3 0 Не используется
      Общие настройки для обоих способов задания.
12 3-41 Время разгона, с 3 Настройка пускового тока
13 3-42 Время замедления, с 3 Настройка перенапряжения инвертора
14 4-10 Направление вращения 0 По часовой стрелке.
15 4-14 Макс. скорость вращения, Гц 50 Номинальная паспортная скорость
16 6-22 Кл. 60 малый ток, мА 4 Нижнее значение сигнала на входе 2
17 6-23 Кл. 60 большой ток, мА 20 Верхнее значение сигнала на входе 2
18 6-24 Кл. 60 низкое задание , *С -50 Нижнее значение диапазона датчика, tдн
19 6-25 Кл. 60 высокое задание, *С +200 Верхнее значение диапазона датчика, tдв
20 6-81 Шкала потенциометра ЛПО, *С -10 Нижнее значение диапазона температуры.
21 6-82 Шкала потенциометра ЛПО, *С +50 Верхнее значение диапазона температуры.
22 7-20 Источник ОС для ПИ рег. 2 Кл. 60. Читать сигнал от датч. в 16-52,*С.
23 7-30 Режим управления ПИ-регуляторным процессом. 1 Инверсный,

(ОС по температуре охлаждаемой среды).
24 7-33 Пропорцион. коэф. ПИ- регул. 1 Настройка от перерегулирования
25 7-35 Интегральн. коэф. ПИ- регул. 8 Настройка от перерегулирования

Примечание:
1. *- Выбирается один из способов задания температуры.
2.**- Вычислить, в диапазоне, от – 100% до + 100%, значение для пар. 3-10(0): N = 100 tп/ tм (%),
где: tм – модуль наибольшего из численных значений, |tн| или |tв|.
Пример: 1. tн = - 40*С, tв = + 30*С, tм = + 40*С.
3. Остальные значения параметров- «по умолчанию».
4. В режиме «АВТО» на кл. 18 подается команда пуска/останова (РЭ, рис. Б1).

Система «Электронный вал»
Управление двух ПЧВ с регулированием отношения частот вращения.
Двигатель М1 питается от ПЧВ №1. Задание частоты вращения потенциометром на ЛПО.
Двигатель М2 питается от ПЧВ №2. Задание частоты для ПЧВ №2 по аналоговому входу, кл.60 от сигнала аналогового выхода, кл. 42 ПЧВ №1.
Регулирование отношения синхронных частот вращения K=FПЧВ2/FПЧВ1 потенциометром на ЛПО ПЧВ №2 в диапазоне, от Кмин = 1 до Кмакс = 1,3.

Таблица 1. Пример программной конфигурации для ПЧВ№1 в реж. «АВТО»
Алгоритм работы ПЧВ №1 в «АВТО» при коммутациях других клемм с кл. 12 и заданием частоты вращения от потенциометра ЛПО (в исходном состоянии все клеммы разомкнуты).

Код Наименование Знач  Примечание
1 3-11 Фиксированная частота, Гц 15 Частота вращ. для доводки процесса
2 3-15 Источник задания 1 21 Потенциометр ЛПО
3 3-16 Источник задания 2 0 Не используется
4 3-17 Источник задания 3 0 Не используется
5 3-81 Время быстрого останова, с 0,5 Останов после доводки
6 4-14 Верхний предел вых. частоты, Гц 50 Максимальная частота вращения
7 5-12 Цифровой вход, кл. 27 4 Быстрый останов после доводки
8 5-13 Цифровой вход, кл. 29 14 Фиксир. частота для доводки процесса.
9 6-91 Функция для сигнала на аналогов. выходе, кл. 42. 10 Частота на выходе инвертора.

Кл. 42: Ток, 0…10мА, при 0…50 Гц.
  1. Старт при замыкании кл. 18, 27 и разгон по 4-41(по умолч. 3с).
  2. Работа до замыкания кл. 29.
  3. Замедление при замыкании кл. 29 по 4-42(по умолч. 3с) до частоты вращения по 3-11.
  4. Доводка процесса по 3-11(например, 15 Гц) до размыкания кл. 27.
  5. Быстрый останов по 3-81(например, 0,5с) при размыкании кл. 27.

Вместо потенциометра задать FПЧВ1 цифровым способом в табл. 1: 3-10( треб. знач. в %), 3-15(0).

Таблица 2. Пример программной конфигурации для ПЧВ №2 в реж. «АВТО»

Код Наименование Значение Примечание
1 0-04 Автоматич. Повторн. Включ. 0 Возобновление работы в режиме до откл.
2 3-03 Максимальное задание, Гц +65 При К= 1,3
3 3-15 Источник задания 1 2 Аналог. вход, кл.60
4 3-16 Источник задания 2 0 Не используется
5 3-17 Источник задания 3 0 Не используется
6 3-18 Источник относит. масштаб. 21 Потенциометр ЛПО
7 3-40 Изменение частоты вращения 2 Компенсация рывков при ускор./замедл.
8 3-41 Время разгона, с 0,2 Значения подбираются для обеспечения требуемой скорости реакции.
9 3-42 Время замедления, с 0,2 Значения подбираются для обеспечения требуемой скорости реакции.
10 4-14 Верхний предел вых.. частоты, Гц 65 Максимальная частота вращения
11 6-22 Нижнее значение тока, мА 0 Диапазон сигнала от аналогового выхода ПЧВ №1, кл. 42.
12 6-23 Высокое значение тока, мА 10
13 6-82 Верхнее значение шкалы потенциометра ЛПО, Гц + 19,5 Расчетное верхнее значение шкалы:

Шв = 65 (Кмакс – 1) = 19,5 Гц

Алгоритм работы ПЧВ №2 повторяет алгоритм работы ПЧВ №1 при замыкании кл. 18 и 12.
Вместо потенциометра задать К цифровым способом в табл. 2: 3-14(треб. знач. в %), 3-18(0).
Независимые действия ПЧВ №1 и ПЧВ №2 на фиксированных частотах вращения по 3-11 осуществляются замыканием их клемм 29 при разомкнутых кл. 18.

Управление от встроенного ПЛК.

Пример задания цикла в режиме «АВТО»:
- пуск с задержкой, 3с,
- разгон/замедление, 3с
- работа на заданной скорости 60% в течение 5 с,
- работа на заданной скорости 30% в течение 10 с,
работа:
а) с повторяющимся циклом,
б) один цикл с замедлением до останова.

Рис. Временная диаграмма работы ПЧВ по алгоритму ПЛК.

Таблица. Пример программной конфигурации встроенного ПЛК.

Код парам. (массив)   Наименование функции Значен. Примечание
1   Проведите процедуру «Быстрый старт»
2 1-71 Задержка запуска, с 3 От момента подачи сигн. на кл.18
3 3-10(0) Предустан. задание скорости (0), % 60 В пар. 3-03- 100%
4 3-10(1) Предустан. задание скорости (1), % 30 В пар. 3-03- 100%
5 3-15 Источник задания 1 0 Не используется
6 3-16 Источник задания 2 0 Не используется
7 3-17 Источник задания 3 0 Не используется
8 4-14 Макс. скорость вращения, Гц 50 Номинальная паспорт. скорость
9 13-00 Режим ПЛК 1 ПЛК активен
10 13-20 (0) Предустан. задание таймера (0), с 5 Таймаут для скорости 60%
11 13-20(1) Предустан. задание таймера (1), с 10 Таймаут для скорости 30%
12 13-51(0) Событие ПЛК (0) 1 Вход: «Истина»
13 13-51(1) Событие ПЛК (1) 4 Вход: «Раб. По заданию»
14 13-51(2) Событие ПЛК (2) 30 Вход: «Таймаут (0)»
15 13-51(3) Событие ПЛК (3) 4 Вход: «Раб. По заданию»
16 13-51(4) Событие ПЛК (4) 31 Вход: «Таймаут (1)»
17 13-52(0) Действие ПЛК (0) 10 Вход: «Предуст. Задание скор.(0)»
18 13-52(1) Действие ПЛК (1) 29 Вход: «Запуск таймера (0)»
19 13-52(2) Действие ПЛК (2) 11 Вход: «Предуст. Задание скор.(1)»
20 13-52(3) Действие ПЛК (3) 30 Вход: «Запуск таймера (1)»
21 13-52(4) Действие ПЛК (4)

1



24

Вход: «Нет действия»-
для повтор. цикла

Вход: «Останов»- стоп.

Примечание:
1. Значения остальных параметров- «по умолчанию».
2. В режиме «АВТО» на клемму 18 подается команда пуска/останова (РЭ, рис Б1).

Модификации

Номинальные параметры преобразователей

Обозначение для заказа Выходная мощность Фаза, напряжение Номинальный выходной ток
ПЧВ101-К18-А 0,18кВт 1* 200…240В 1,2 А
ПЧВ101-К37-А 0,37кВт 1* 200…240В 2,2 А
ПЧВ101-К75-А 0,75кВт 1* 200…240В 4,2 А
ПЧВ102-1К5-А 1,5кВт 1* 200…240В 6,8 А
ПЧВ103-2К2-А 2,2кВт 1* 200…240В 9,6 А
ПЧВ101-К37-В 0,37кВт 3* 380…480В 1,1 А
ПЧВ101-К75-В 0/td/td,75кВт 3* 380…480В 2,1 А
ПЧВ102-1К5-В 1,5кВт 3* 380…480В 3,4 А
ПЧВ102-2К2-В 2,2кВт 3* 380…480В 4,8 А
ПЧВ103-3К0-В 3,0кВт 3* 380…480В 6,3 А
ПЧВ103-4К0-В 4,0кВт 3* 380…480В 8,2 А
ПЧВ203-5К5-В 5,5кВт 3* 380…480В 11,0 А
ПЧВ203-7К5-В 7,5кВт 3* 380…480В 14,0 А
ПЧВ204-11К-В 11кВт 3* 380…480В 21,0 А
ПЧВ204-15К-В 15кВт 3* 380…480В 27,0 А
ПЧВ205-18К-В 18кВт 3* 380…480В 37,0 А
ПЧВ205-22К-В 22кВт 3* 380…480В 43,0 А

Пример работы с по RS-485

Пример работы по RS-485
В разделе размещены примеры опроса и управления частотным преобразователем ОВЕН ПЧВ по интерфейсу RS-485. Для удаленного опроса и управления ОВЕН ПЧВ может быть использовано любое устройство, которое может быть мастером сети и в котором поддержан протокол связи ModBusRTU (ПЛК, панель оператора, SCADA-система).

Название Скачать
Адресация регистров ПЧВ скачать 1
Подключение ПЧВ к Lectus OPC скачать 2
Опрос и управление ПЧВ с ПЛК150 скачать 3
Пример конфигурации ОРС и ПЛК150 скачать 4
Пример проекта в Codesys 2.3 скачать 5
Руководство по подключению ИП+ПЧВ скачать 6
Проект ИП для связи с ПЧВ (старая прошивка) скачать 7
Проект ИП для связи с ПЧВ (новая прошивка) скачать 8

Массогабаритные показатели

Обозначение для заказа Тип корпуса Габаритные размеры, мм Масса, кГ
ПЧВ101-К18-А 01 150x70x148 1,1
ПЧВ101-К37-А 01 150x70x148 1,1
ПЧВ101-К75-А 01 150x70x148 1,1
ПЧВ102-1К5-А 02 176x75x168 1.6
ПЧВ103-2К2-А 03 239x90x194 3.0
ПЧВ101-К37-В 01 150x70x148 1.1
ПЧВ101-К75-В 01 150x70x148 1.1
ПЧВ102-1К5-В 02 176x75x168 1.6
ПЧВ102-2К2-В 02 176x75x168 1.6
ПЧВ103-3К0-В 03 239x90x194 3.0
ПЧВ103-4К0-В 03 239x90x194 3.0
ПЧВ203-5К5-В 03 239x90x194 3.0
ПЧВ203-7К5-В 03 239x90x194 3.0
ПЧВ204-11К-В 04 292x125x241 6,0
ПЧВ204-15К-В 04 292x125x241 6,0
ПЧВ205-18К-В 05 335x165x248 9.5
ПЧВ205-22К-В 05 335x165x248 9.5

Схемы подключения

Схема подключений, SA1, SA2, SВ2 – включатели OFF-ON; SВ1 – кнопка ON-OFF;

Аксессуары

Обозначение для заказа Наименование
ЛПО1 Локальная панель оператора (с потенциометром)
для ПЧВ1 и ПЧВ2
ЛПО2 Локальная панель оператора (без потенциометра)
для ПЧВ1 и ПЧВ2
Комплект KM1/2-1 Комплект монтажный (кабель 3м.) для ПЧВ1 и ПЧВ2
Комплект KM1-2 Комплект монтажный (замок DIN-рейки) для ПЧВ1
Крышка КО1-1 Крышка опции IP21 для ПЧВ1, корпус 01
Крышка КО1-2 Крышка опции IP21 для ПЧВ1, корпус 02
Крышка КО1/2-3 Крышка опции IP21 для ПЧВ1 и ПЧВ2, корпус 03
Панель ПК1-1/2 Панель кабельная для ПЧВ1, корпус 01 и 02
Панель ПК1/2-3 Панель кабельная для ПЧВ1 и ПЧВ2, корпуса 03
Отсек ОК1-1 Отсек кабельный для ПЧВ1, корпус 01
Отсек ОК1-2 Отсек кабельный для ПЧВ1, корпус 02
Отсек ОК1/2-3 Отсек кабельный для ПЧВ1 и ПЧВ2, корпус 03
ЛПО1
Локальная панель оператора №1, с потенциометром
ЛПО2
Локальная панель оператора №2, без потенциометра
