Автоматический преобразователь интерфейсов USB/RS-485 ОВЕН АС4

  Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.

Основные функции преобразователя итерфейсов ОВЕН АС4
- ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и USB
- АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ПЕРЕДАЧИ ДАННЫХ
- ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов
- СОЗДАНИЕ ВИРТУАЛЬНОГО СОМ-ПОРТА ПРИ ПОДКЛЮЧЕНИИ ПРИБОРА К ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом
- ПИТАНИЕ ОТ ШИНЫ USB
- ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ

Технические характеристики

Питание

Постоянное напряжение (на шине USB)
Потребляемая мощность не более 0,5 ВА
Допустимое напряжение гальванической изоляции входов не менее 1500 В

Интерфейс USB

Стандарт интерфейса USB 2.0
Длина линии связи с внешним устройством не более 3 м
Скорость обмена данными до 115200 бит/с

Интерфейс RS-485

Длина линии связи с внешним устройством не более 1200 м
Количество приборов в сети:
– без использования усилителя сигнала не более 32
– с использованием усилителя сигнала не более 256
Используемые линии передачи данных А (D+), В (D–)

Корпус

Габаритные размеры 36х93х57 мм
Степень защиты IP20
Крепление на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха –20...+75 °С
Атмосферное давление 84...106,7 кПа
Относительная влажность воздуха (при +25 °С и ниже) не более 80 %

Список подключаемых приборов

ПИД-регулятор ТРМ101
Измеритель двухканальный ТРМ200
Измеритель/регулятор одноканальный ТРМ201
Измеритель/регулятор двухканальный ТРМ202
ПИД-регулятор ТРМ210
Измеритель-регулятор восьмиканальный ТРМ138
Двухканальный программный ПИД-регулятор ТРМ151
Контроллер приточной вентиляции ТРМ133
Счетчик импульсов СИ8
Устройство управления и защиты электропривода задвижки ПКП1
Модуль ввода аналоговый МВА8
Модуль вывода управляющий МВУ8
Модуль дискретного ввода/вывода МДВВ
Контроллер для систем отопления и ГВС ТРМ32-Щ4.хх.RS и ТРМ32-Щ7.ТС.RS
Контроллер для систем вентиляции ТРМ33-Щ4.хх.RS и ТРМ33-Щ7.ТС.RS
Регулятор температуры и влажности, программируемый по времени МПР51-Щ4.хх.RS
Контроллер для систем вентиляции ТРМ133М
Контроллер для систем отопления и ГВС ТРМ132М
ПИД-регулятор ТРМ148

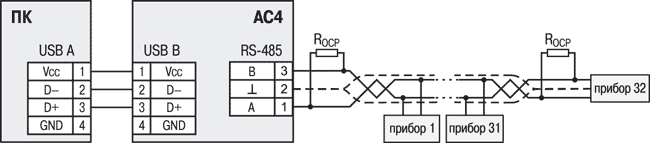

Схемы подключения

При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 256 приборов.
АС4 имеет встроенные согласующие резисторы сопротивлением 100 и 120 Ом.
Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.
