Модуль ввода параметров электрической сети МЭ110-224.1М.

  Прибор предназначен для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485.
Прибор может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях и на объектах жилищно-коммунального и сельского хозяйства.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Модули МЭ110 ориентированы в первую очередь на отечественного потребителя
МЭ110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
короткие сроки производства и поставки;
удобство приобретения через широкую дилерскую сеть;
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
подробную документацию полностью на русском языке;
грамотную техническую поддержку и обучение;
открытость вашим идеям при расширении линейки.

Технические характеристики

Наименование

Значение

Напряжение питания

от 90 до 264 В переменного тока (номинальные значения 110, 220 или 240) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц) или



от 20 до 375 В постоянного тока (номинальное напряжение 24 В)

Потребляемая мощность, ВА, не более

4

Время опроса, с, не более

1

Количество каналов измерения

1

Интерфейс связи

Интерфейс связи с мастером сети



RS-485

Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более

382

Максимальная скорость обмена по RS-485, бит/с

115200

Протоколы связи, используемые для передачи информации

ОВЕН; ModBus-RTU;

ModBus-ASCII; DCON

Конструктивное исполнение

Габаритные размеры прибора, мм

            110´ 76 ´ 27

Масса прибора, кг, не более

0,5

Степень защиты корпуса

IP20 со стороны передней панели,

IP00 со стороны клеммной колодки

Средний срок службы, лет

10

Средняя наработка на отказ, часов

50000

Измеряемые параметры



Измеряемый параметр

Диапазон измерений





Прямое подключение

Подключение с использованием трансформаторов

Основная погрешность измерений, %

Переменное напряжение, В



от 40 до 400



от 40×10ˉ³до 4000×10³



±0,5

Переменный ток, А

            от 0,02 до 5



от 2×10-5до 5×105



±0,5

Активная мощность, Вт

            от 20 до 2000



от 8×10-8до 2×107



±1,0

Реактивная мощность, вар

            от 20 до 2000

от 8×10-8до 2×107



±1,0

Полная мощность, ВА

            от 20 до 2000



от 8×10-8до 2×107



±1,0

Частота, Гц

  от 45,00 до 65,00



от 45,00 до 65,00



±0,5

Коэффициент мощности  (cos φ)

от 0 до 1,000



от 0 до 1,000



±2,0

Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 20 до + 50 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 52931-2008.
По электромагнитной совместимости приборы относятся к оборудованию класса А по ГОСТ Р 51522-99. Допускается при подаче импульсных помех кратковременное прекращение обмена по сети RS-485. Обмен восстанавливается сразу по окончании действия помехи.

Схемы подключения

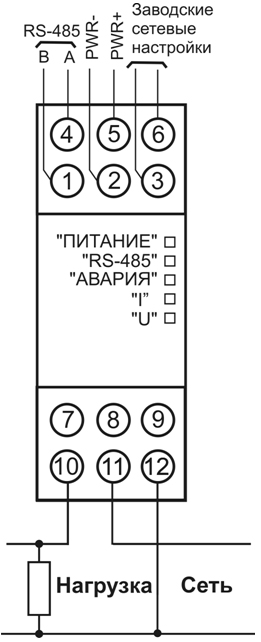

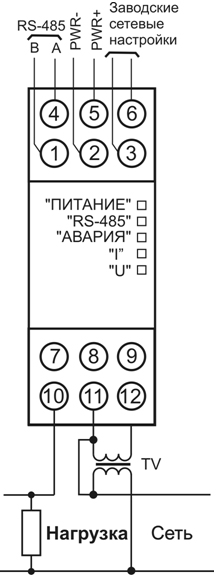

Подключение прибора к однофазной сети Подключение прибора к однофазной сети через согласующий трансформатор напряжения

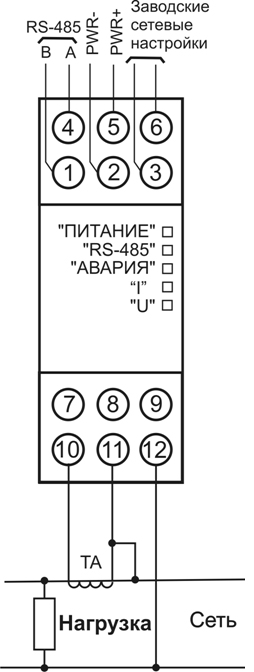

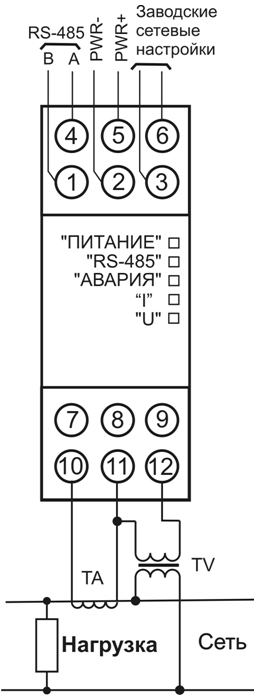

Подключение прибора к однофазной сети через согласующий трансформатор тока Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения
