Модуль дискретного ввода/вывода ОВЕН МДВВ.

  Модуль дискретных входов и выходов для распределенных систем в сети RS-485 (протоколы ОВЕН, Modbus, DCON).
Модуль может использоваться совместно с программируемыми контроллерами ОВЕН ПЛК или др.
МДВВ работает в сети RS-485 при наличии в ней «мастера», при этом сам МДВВ не является «мастером» сети.

Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

Основные функции
12 ДИСКРЕТНЫХ ВХОДОВ для подключения контактных датчиков и транзисторных ключей n-p-n типа
ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ЛЮБОГО ДИСКРЕТНОГО ВХОДА В РЕЖИМЕ СЧЕТЧИКА (максимальная частота сигнала – 1 кГц)
8 ВСТРОЕННЫХ ДИСКРЕТНЫХ ВЫХОДНЫХ ЭЛЕМЕНТОВ в различных комбинациях:
– э/м реле 8 А 220 В;
– оптотранзисторный ключ 400 мА 60 В;
– оптосимистор 0,5 А 300 В;
– для управления твердотельным реле
ВОЗМОЖНОСТЬ ГЕНЕРАЦИИ ШИМ-СИГНАЛА любым из выходов
АВТОМАТИЧЕСКИЙ ПЕРЕВОД ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА В АВАРИЙНЫЙ РЕЖИМ РАБОТЫ при нарушении сетевого обмена
ПОДДЕРЖКА РАСПРОСТРАНЕННЫХ ПРОТОКОЛОВ Modbus (ASCII, RTU), DCON, ОВЕН
БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР МДВВ»:
– конфигурирование прибора на ПК;
– регистрация состояния дискретных входов и выходных элементов (скважности ШИМ)
ПОМЕХОУСТОЙЧИВОСТЬ благодаря:
– встроенному импульсному источнику питания 90...264 В 47...63 Гц;
– гальванической развязке в цепях выходов, питания и интерфейса RS-485;
– применению защитных элементов в цепях дискретных входов

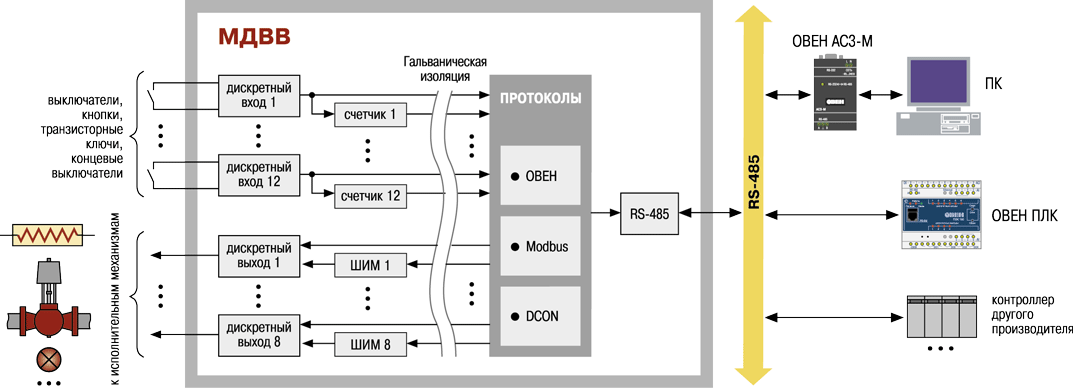

Функциональная схема прибора

Функциональная схема МДВВ

Интерфейс RS-485
В МДВВ установлен модуль интерфейса RS-485, позволяющий:
- конфигурировать прибор на ПК (программа-конфигуратор представляется бесплатно);
- передавать в сеть сигналы с дискретных входов;
- получать из сети сигналы состояния дискретных выходов и скважность ШИМ;
- регистрировать состояние дискретных входов и выходов прибора.
МДВВ может работать в сети только при наличии в ней «мастера». «Мастером» сети RS-485 может быть персональный компьютер, программируемый контроллер, например ОВЕН ПЛК, и т.д.
Подключение МДВВ к ПК производится через адаптер ОВЕН АС3-М или АС4.

Поддержка протоколов ОВЕН, Modbus, DCON
Для сетевого обмена с МДВВ пользователь может выбрать один из четырех протоколов: ОВЕН, Modbus RTU, Modbus ASCII или DCON. Конфигурирование МДВВ осуществляется по протоколу ОВЕН.
Поддержка распространенных протоколов Modbus и DCON позволяет МДВВ работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Интеграция в АСУ ТП
При интеграции МДВВ в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для МДВВ:
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки DLL для быстрого написания драйверов.

Дискретные входы МДВВ
МДВВ имеет 12 дискретных входов, к которым можно подключать устройства с «сухими» контактами (кнопки, выключатели, герконы, реле и др.) или транзисторные ключи n-p-n типа.
Каждый дискретный вход может работать в одном из двух режимов:
- ON/OFF, при котором непосредственно считывается состояние входа;
- режим счетчика.

Работа дискретного входа в режиме счетчика
При работе в режиме счетчика в сеть передается количество импульсов, поступивших на дискретный вход. Максимальная частота импульсов счета составляет 1 кГц.
Размер переменной счета равен 16 бит. При переполнении счетчика его значение автоматически обнуляется и счет продолжается.
При пропадании питания результаты счета сохраняются в энергонезависимой памяти прибора.

Дискретные выходы МДВВ для управления исполнительными механизмами
В приборе по желанию заказчика могут быть установлены в различных комбинацях 8 дискретных выходных элементов (ВЭ): э/м реле, транзисторные или симисторные оптопары, выходы для управления твердотельным реле.
МДВВ позволяет непосредственно управлять дискретными выходами и подключенными к ним исполнительными механизмами через сеть RS-485. Благодаря этому МДВВ может быть использован в качестве модуля выходов для любой SCADA-системы или программируемого контроллера, например ОВЕН ПЛК.
Управление дискретными выходами МДВВ возможно в двух режимах:
- ON/OFF, при котором дискретный выходной элемент включается и выключается по сигналу из сети;
- ШИМ, при котором прибор по сигналу скважности из сети самостоятельно генерирует ШИМ-сигнал.
МДВВ генерирует ШИМ с высокой точностью, которую нельзя обеспечить при передаче команд включения и отключения ВЭ через низкоскоростную сеть RS-485. Период ШИМ для дискретного ВЭ задается пользователем.
В случае аварии системы управления или при обрыве связи прибор переводит дискретные выходы в безопасное состояние, заданное заранее.

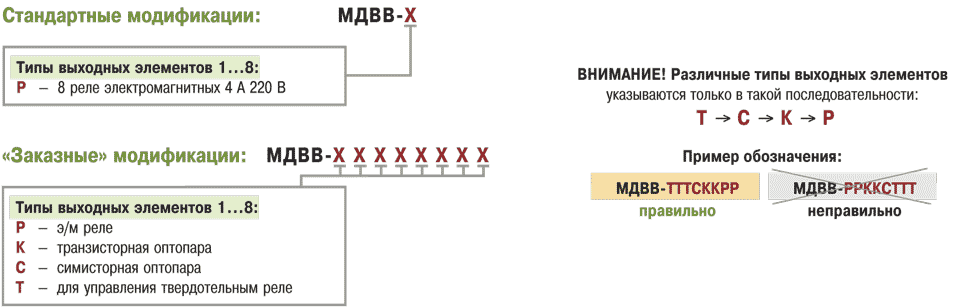

Модификации

Технические характеристики

Напряжение питания 90…264 В перем. тока частотой 47…63 Гц
Потребляемая мощность не более 12 ВА
Количество дискретных входов 12
Тип датчика, подключаемого к дискретному входу «сухой» контакт,
транзисторный ключ n-p-n типа
Максимальная частота входного сигнала 1 кГц
Количество выходов 8
Тип интерфейса RS-485
Скорость передачи данных, кбит/с 2.4, 4.8, 9.6, 14.4, 19.2, 28.8, 38.4, 57.6, 115.2
Максимальная длина линии связи 1200 м
Протоколы передачи данных ОВЕН
Modbus ASCII
Modbus RTU
DCON
Максимальное количество модулей в сети:
— для протокола ОВЕН при длине сетевого адреса 8 бит 32
— для протокола ОВЕН при длине сетевого адреса 11 бит 256
— для протокола Modbus 256
Тип корпуса на DIN-рейку Д9
Габаритные размеры корпуса 157х86х58 мм
Степень защиты корпуса IP20

Характеристики выходных элементов

Обозн. Тип выходного элемента Электрические характеристики
Р электромагнитное реле 8 А при 220 В 50 Гц (cos φ>0,4)
К транзисторная оптопара структуры n–p–n-типа 400 мА при 60 В
С симисторная оптопара для управления однофазной нагрузкой 50 мА при 250 В (пост. откр. симистор)
или 1 А (симистор вкл. с частотой не более 100 Гц и tимп.=5 мс
Т выход для управления твердотельным реле выходное напряжение 4...6 В
макс. выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха +1...+50 °С
Атмосферное давление 86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
