Модуль ввода-вывода дискретных сигналов МК110-8ДН.4Р

  Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.
Встроенные ВЭ могут работать в режиме ШИМ, дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц.
МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода-вывода дискретных сигналов МК110-8ДН.4Р

  • 8 каналов дискретного ввода, групповая изоляция
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала. =4 канала дискретного вывода
  • Типы выходных элементов: Р – э/м реле 4 А ~250 В или =24 В; =Возможность выдачи ШИМ-сигнала с любого выхода
  • Напряжение питания*: ~220 В и =24 В (универсальный источник питания)

  * Также выпускаются модификации с питанием ~220 В или =24 В

Технические характеристики

МК110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МК110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МК110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Характеристики прибора МК110-220.8ДН.4Р

Наименование Значение
Потребляемая мощность, ВА, не более 6
Количество дискретных выходных элементов 4
Параметры дискретных выходов (электромагнитных реле) 4 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или

4 А при постоянном напряжении не более 24 В
Количество дискретных входов 8
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм 63х110х73
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8

Параметры дискретных входов

Наименование параметра Дискретный двунаправленный вход (изолированный) (ДН)
Гальваническая развязка дискретных входов групповая
Электрическая прочность изоляции дискретных входов, В 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В 24±3
Максимальный входной ток дискретного входа, мА, не более 8,5 (при напряжении питания входа 27В)
Ток «логической единицы», мА, не менее 4,5
Ток «логического нуля», мА, не более 1,5
Сопротивление контакта (ключа) и соединительных проводов, подключаемых к дискретному входу, Ом, не более -
Тип датчика дискретного входа Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.).
Датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа.

Напряжение питания

Наименование Значение
МК110-220.8Д(ДН).4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
18...29 В постоянного тока (номинальное напряжение 24 В)
МК110-24.8Д(ДН).4Р 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц или
МК110-224.8Д(ДН).4Р 20...375 В постоянного тока (номинальное напряжение 24 В)

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

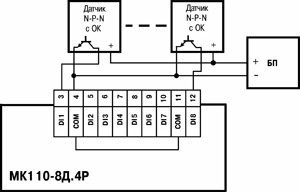

Схема подключения к МК110-8Д.4Р трехпроводных дискретных датчиков, имеющих выходной транзистор n-p-n- типа с открытым коллектором
Схема подключения к МК110-8Д.4Р дискретных датчиков с выходом типа «сухой контакт»

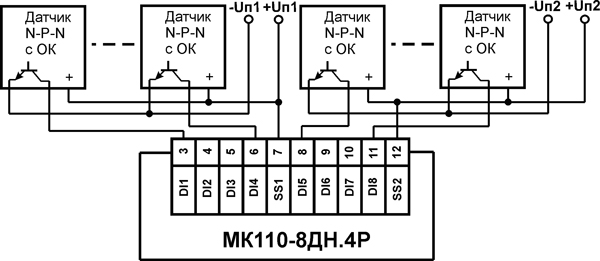

Схема подключения к МК110-8ДН.4Р дискретных датчиков с транзисторным выходом n-p-n-типа с ОК

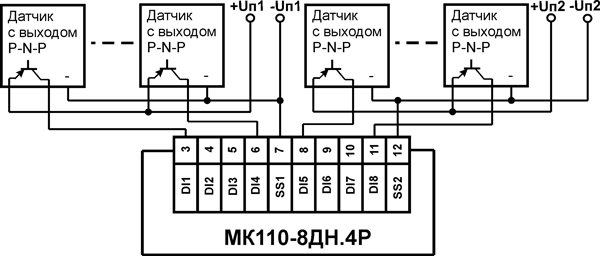

 Схема подключения к МК110-8ДН.4Р дискретных датчиков с транзисторным выходом p-n-p-типа

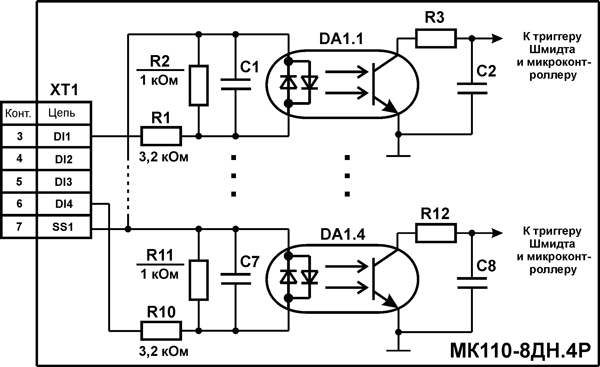

 Электрическая принципиальная схема группы дискретных входов МК110-8ДН.4Р (схема других групп входов идентична приведенной)
