Модуль ввода дискретных сигналов МВ110-32ДН.

  Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485.
Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля ввода дискретных сигналов МВ110-32ДН

  • 32 канала дискретного ввода
  • Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
  • Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
  • Счетчик импульсов для каждого канала

Напряжение питания:

МВ110-220.32ДН 90..264В переменного тока (номинальное напряжение 220В) частотой 47..63Гц
МВ110-24.32ДН  18..29В постоянного тока (номинальное напряжение 24В)

Технические характеристики

Наименование Значение
Напряжение питания:
МВ110-220.32ДН 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц
МВ110-24.32ДН 18...29 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность, ВА, не более
МВ110-220.32ДН 40
МВ110-24.32ДН 25
Количество дискретных входов 32
Напряжение встроенного источника питания активных датчиков, В 24±3
Максимальный выходной ток встроенного источника питания датчиков, мА, не более 630
Интерфейс связи с компьютером RS-485
Максимальная скорость обмена по интерфейсу RS-485, бит/сек 115200
Протокол связи, используемый для передачи информации ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса IP20
Габаритные размеры прибора, мм (140x110x73)±1
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8

Параметры дискретных входов

Наименование параметра Значение
Гальваническая развязка дискретных входов Групповая
Электрическая прочность изоляции дискретных входов, В 1500
Максимальная частота сигнала, подаваемого на дискретный вход, кГц 1
Минимальная длительность импульса, воспринимаемого дискретным входом, мс 0.5 (скважность 2 для частоты 1 кГц)
Напряжение питания дискретных входов, В 24±3
Максимальный входной ток дискретного входа, мА, не более 8,5 (при напряжении питания входа 27В)
Ток «логической единицы», мА, не менее 4,5
Ток «логического нуля», мА, не более 1,5
Тип датчика дискретного входа коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзисторный ключ n-p-n- типа (открытый коллектор) или p-n-p- типа

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от минус 10 до +55 °С;
  • верхний предел относительной влажности воздуха 80 % при 25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ 12997-84.

Схемы подключения

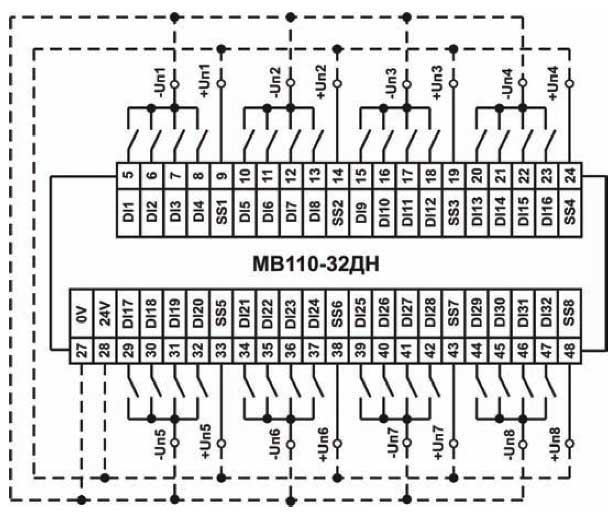

Схема подключения к МВ110-32ДН дискретных датчиков с выходом типа «сухой контакт»

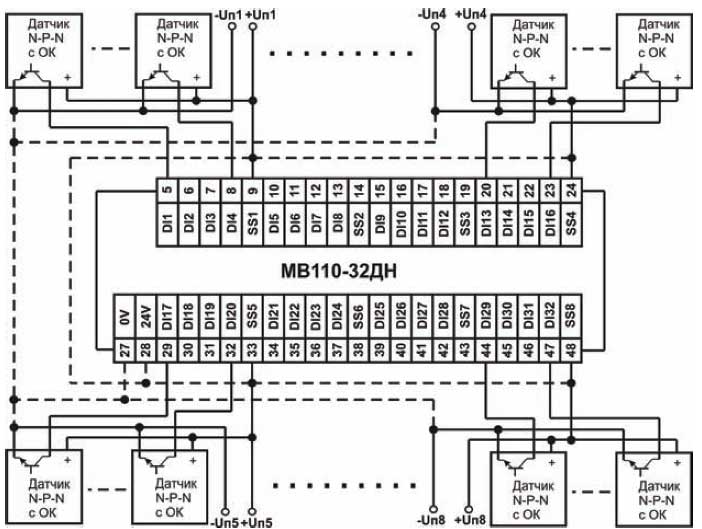

Схема подключения к МВ110-32ДН дискретных датчиков с транзисторным выходом n-p-n-типа с ОК

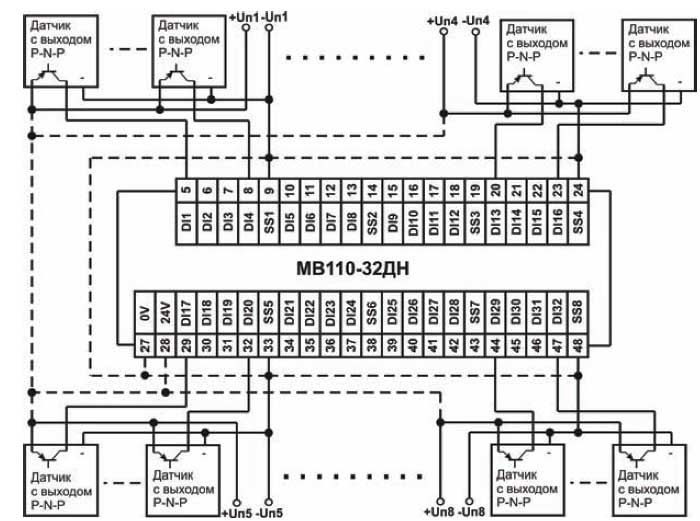

Схема подключения к МВ110-32ДН дискретных датчиков с транзисторным выходом p-n-p-типа

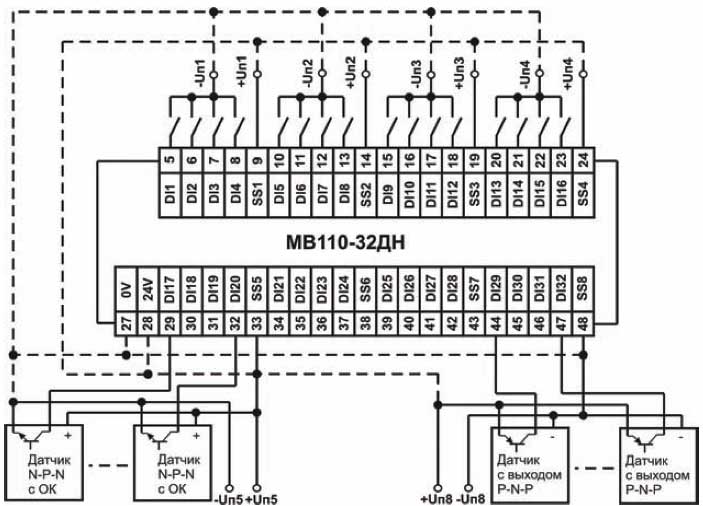

Схема подключения к МВ110-32ДН дискретных датчиков с транзисторным выходом p-n-p-типа, n-p-n-типа с ОК и с выходом типа «сухой контакт» (пример)

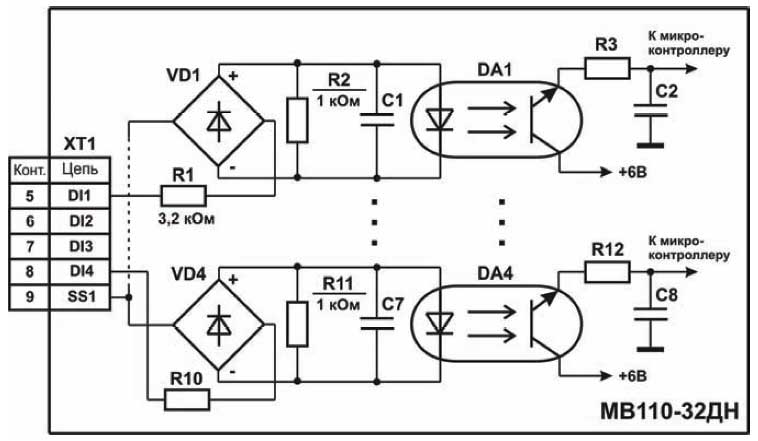

Электрическая принципиальная схема группы дискретных входов МВ110-32ДН (схема других групп входов идентична приведенной)



Руководство по эксплуатации МВ110-32ДН
