Модуль аналогового ввода МВ110-224.pH

  Назначение модуля аналогового ввода МВ110-224.pH
Измерение значения рН контролируемой среды (показателя активности ионов водорода), либо значения окислительно-восстановительного потенциала (Eh)
Измерение температуры контролируемой среды
Передача результатов измерений в сеть RS-485
Приборы применяются для работы в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Прибор имеет следующие группы гальванически изолированных цепей:
цепи питания прибора;
цепи интерфейса RS-485;
цепи измерительных входов.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля МВ110-224.pH

  • Измерение pH от 0 до 14
  • Измерение ОВП (Eh) от от минус 1000 до плюс 1000 (мВ)
  • Возможность коррекции по температуре
  • Напряжение питания: ~220 В или =24 В (универсальный источник питания)

Модули Мх110 ориентированы в первую очередь на отечественного потребителя
Мх110 является полностью российской разработкой крупнейшего отечественного производителя средств промышленной автоматизации – компании ОВЕН.
Все это означает:
короткие сроки производства и поставки;
удобство приобретения через широкую дилерскую сеть;
гарантийное и постгарантийное обслуживание в сервисных центрах по всей России;
подробную документацию полностью на русском языке;
грамотную техническую поддержку и обучение;
открытость вашим идеям при расширении линейки.

Технические характеристики

Датчики
Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей:

  • Hanna Instruments (HI1043B, HI1053B и др.)
  • Endress+Hauser,
  • а также электроды других производителей со схожими характеристиками.
Наименование Значение
Напряжение питания прибора от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц
или от 20 до 60 В постоянного тока
(номинальное напряжение 24 В)
Потребляемая мощность, Вт, не более 5
Количество измерительных каналов:
– рН (или Eh)
– Т



1

1
Входное сопротивление тракта рН (Eh) в нормальных климатических условиях, не менее, Ом 1,4х1012
Электрическое сопротивление измерительного электрода от 0 до 1000 МОм
Электрическое сопротивление вспомогательного электрода (сравнения) от 0 до 20 кОм
Предел допускаемых значений дополнительных погрешностей при измерении входных параметров (pH, Eh, Т), вызванных изменением температуры окружающего воздуха от нормальной на каждые 10°С изменения температуры, не более 0,5 предела допускаемых значений основной абсолютной погрешности соответствующих параметров
Время обновления данных измерений, с, не более 5
Режимы температурной компенсации автоматический;
ручной
Тип подключаемого термометра сопротивления для измерения температуры (Т) контролируемой среды
Схема подключения
Тип подключения		 Pt100;
Pt1000.
двухпроводная;
трёхпроводная.
на клеммные винтовые контакты
Тип разъёмов электродной системы:
– измерительного электрода (или комбинированного электрода)
– вспомогательного электрода



штекер BNC (или вилка СР-50-74П);
штырь типа Banan (диаметр 4 мм)
Интерфейс связи с Мастером сети RS-485
Протоколы связи, используемые для передачи информации ОВЕН; ModBus-RTU;
ModBus-ASCII; DCON
Напряжение изоляции гальванической развязки при нормальных условиях, кВ, не менее:
– между корпусом прибора и остальными цепями
– между цепью входного напряжения питания (Сеть 220В) и измерительными цепями (pH, Eh, Т) цепями
– между цепью входного напряжения питания (Сеть 220В) и цепью интерфейса RS-485
– между цепью интерфейса RS-485 и измерительными цепями (pH, Eh, Т)



3,0

3,0

1,5

1,5
Габаритные размеры прибора, мм 63×110×74
Масса прибора, кг, не более 0,25
Средний срок службы, лет 8

Метрологические характеристики прибора

Измеряемая величина Единицы измерения Диапазон измерения Дискретность (цена единиц младшего разряда) Предел допускаемых значений основной абсолютной погрешности
Показатель активности ионов водорода (рН) рН от 0

до 14

 0,01 ± 0,02
Окислительно-восстановительный потенциал (Eh) мВ от минус 1000

до плюс 1000

 1.0 ± 2,0
Температура (Т) ºС от минус 10
до плюс 150		 0.1 ± 0,5

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
закрытые взрывобезопасные помещения без агрессивных паров и газов;
температура окружающего воздуха от минус 10 до +55 °С;
верхний предел относительной влажности воздуха 80 % при 35 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931-2008.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931-2008.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ Р 52931-2008.

Схемы подключения

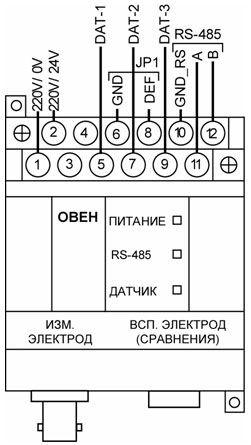

Общий вид прибора

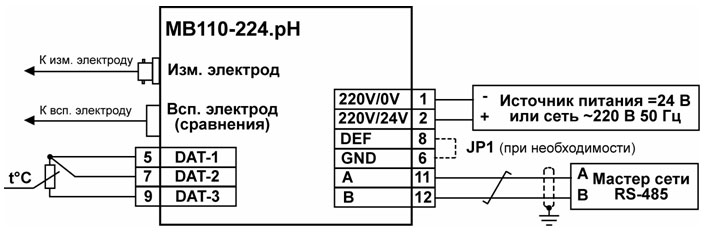

Подключение к прибору внешних устройств с применением трёхпроводной схемы подключения к датчику температуры

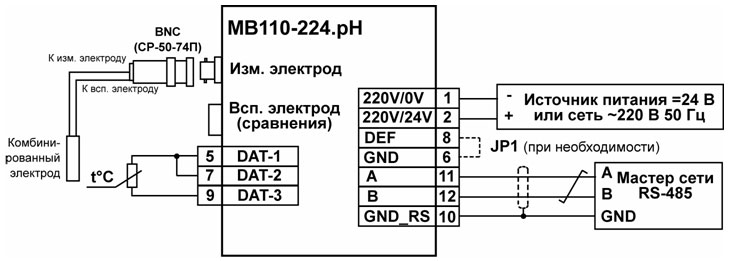

Подключение к прибору внешних устройств с применением двухпроводной схемы подключения к датчику температуры и использованием комбинированного электрода
