Модус 5680

  Головной контроллер 5680 применяется для построения простых локальных систем автоматизации.
Преимущества:

  • Модульность системы: возможность «собрать» контроллер (центральные модули с различными протоколами + модули ввода/вывода + коммуникационные модули) под конкретную задачу
  • Наличие на борту контроллера входов/выходов
  • Возможность формирования смс и управления системой по смс-командам при подключении Модус 5675*
  • Интуитивно-понятный интерфейс среды OWENLogic.


Контроллер имеют на борту 8 дискретных входов и 4 дискретных выхода.
Программирование контроллера Модус 5680 производится в среде OwenLogic
Функциональность контроллера может быть расширена путем подключения к нему по шине МОДУС модулей серии Модус 56xx.

  • Модус 5620 – 8 дискретных входов;
  • Модус 5630 – 4 входа для датчиков с унифицированным сигналом тока и напряжения;
  • Модус 5640 – 4 входа для подключения термометров сопротивления или термоэлектрических преобразователей:
  • Модус 5635 – 4 выхода аналоговых сигналов тока и/или напряжения в зависимости от модификации
    Внимание: для программирования Модус 5680 необходим преобразователь Модус 5280. Он приобретается отдельно.
    Внимание: К контроллеру Модус 5680 можно подключить до 8ми устройств серии Модус 56хх. Возможно подключение только одного модуля Модус 5675!
    ---------------------------------------------------------------------------
    *Поддержка Модус 5675 (GSM/GPRS-модем) планируется во втором квартале 2012г.

Технические характеристики

Наименование Значение
Конструктивное исполнение
Тип корпуса Для крепления на DIN-рейку (35 мм) в форм-факторе под автоматный щит
Габаритные размеры контроллера, мм (90×71,6×60,7) ±1
Степень защиты корпуса по ГОСТ 14254–96 IP20
Питание
Диапазон напряжения питания, В от 19 до 32 (номинальное значение 24)
Потребляемая мощность без подключенных модулей, Вт, не более 3

Системные характеристики

Центральный процессор Cortex-M3 24 МГц
Встроенная память ОЗУ 8 Кб,
Flash 64 Кб
Энергонезависимые часы реального времени – время автономной работы часов от встроенного элемента резервного питания при 25 ºС, не менее 14 суток;
– время полного заряда элемента резервного питания, не менее 3 ч.

Дискретные входы

Количество входов, шт 8
Гальваническая развязка Есть,Групповая по 4 входа (1–4 и 4–8)
Электрическая прочность изоляции, В 1500
Типы подключаемых датчиков – механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.);
– с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p–типа с открытым коллектором)
Напряжение питания дискретных входов, В от 15 до 30 (номинально 24)
Сигнал «логического нуля» дискретных входов для постоянного напряжения, В (ток в цепи, не более, мА) от 0 до 5 (15)
Сигнал «логической единицы» дискретных входов для постоянного напряжения, В (ток в цепи, не более, мА) от 15 до 30 (15)

Дискретные выходы

Количество релейных выходных каналов (тип) 4,тип: э/м реле (нормально разомкнутые контакты)
Гальваническая развязка Есть, индивидуальная
Электрическая прочность изоляции, В 1500
Коммутируемое напряжение в нагрузке
– для цепи постоянного тока, не более, В
– для цепи переменного тока, не более, В		 30 (при нагрузке типа DC-13*)
250 (при нагрузке типа АC-15*)
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, не более, А
– для цепи переменного тока, не более, А		 3
5 при cos > 0,4
Электрический ресурс реле, не менее, циклов 200 000
Время переключения из состояния «логического нуля» в состояние «логической единицы» и обратно, не более, мс 10

Общие сведения

Температура окружающего воздуха, °С -20 до +55
Масса контроллера, кг, не более 0,2
Средняя наработка на отказ, ч 100 000
Средний срок службы, лет 8
Количество модулей на шине Не более 8ми

Схемы подключения

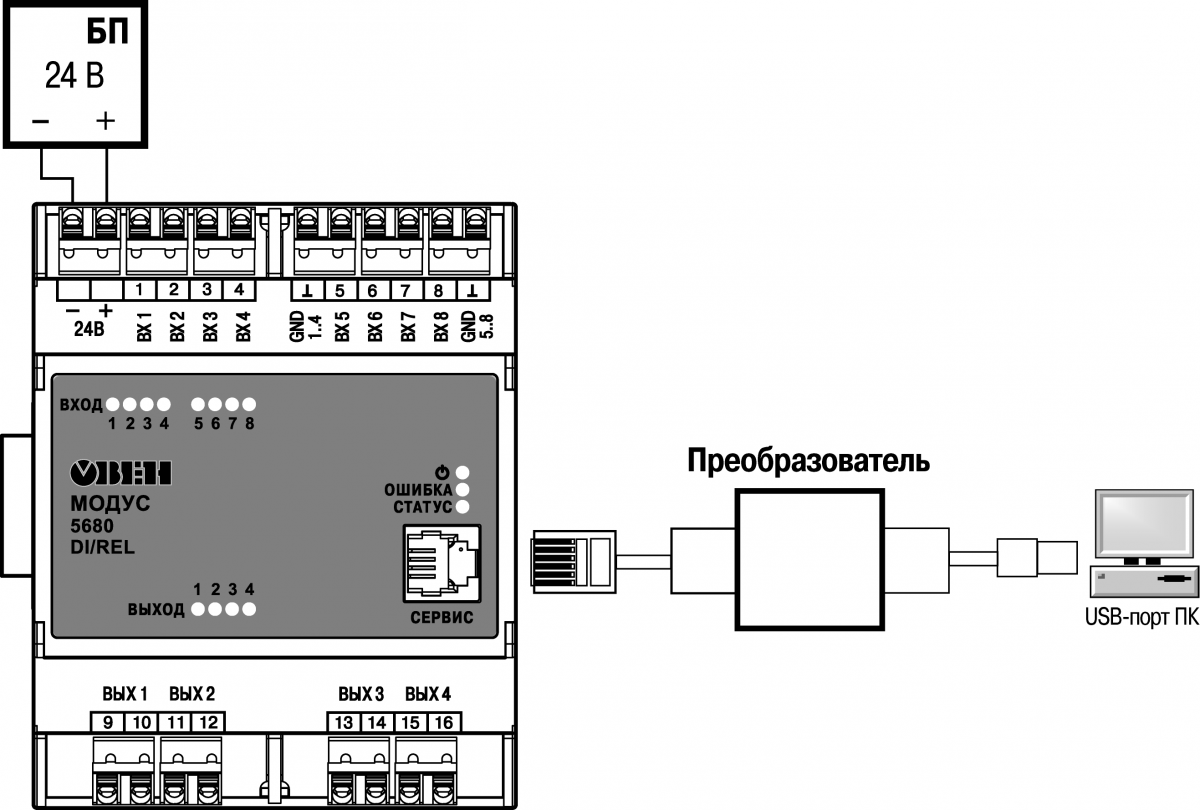

Подключение к ПК для программирования. Доп. оборудование

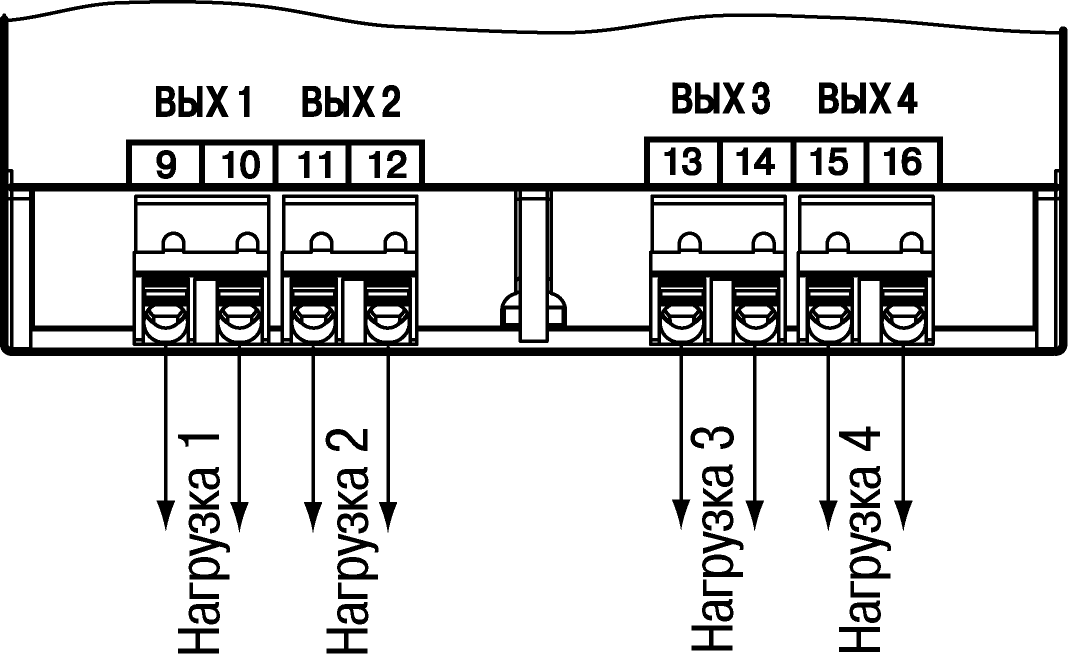

Подключение нагрузок к выходным контактам реле

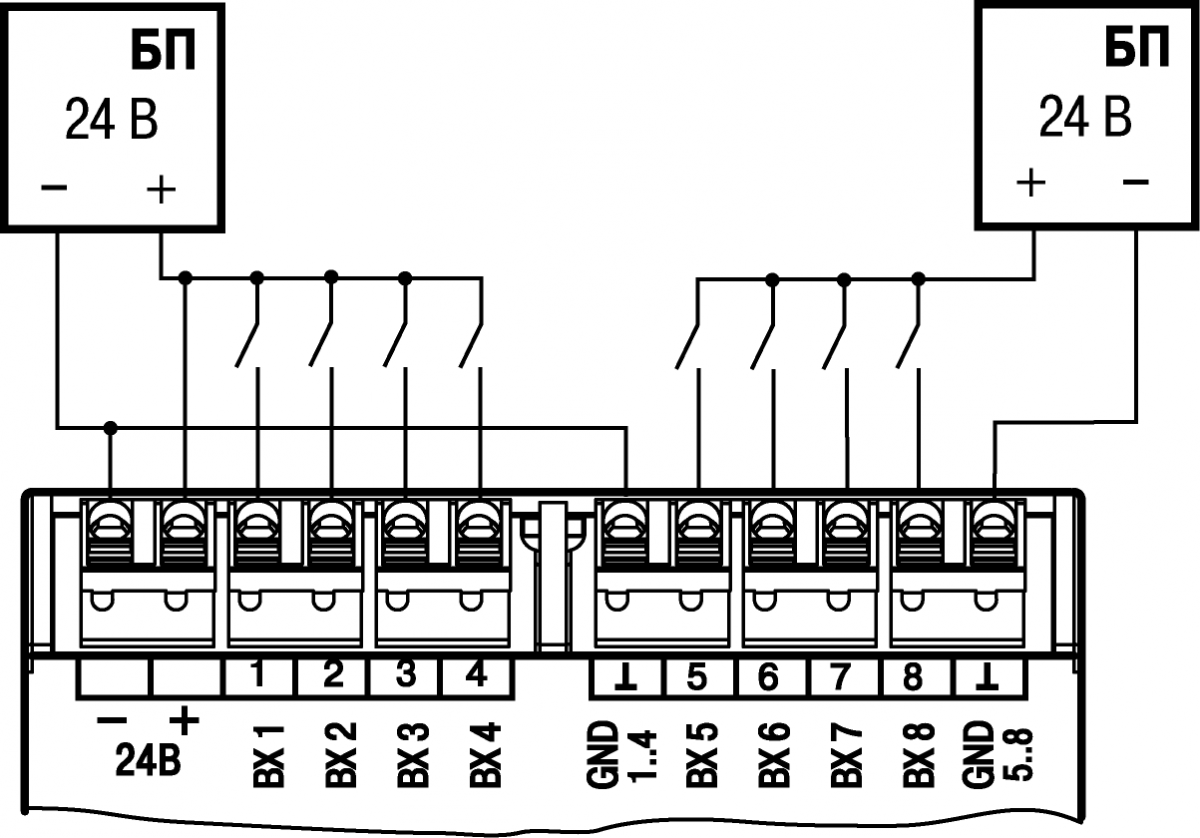

Подключение к Модус 5680 дискретных датчиков с выходом типа «сухой контакт»

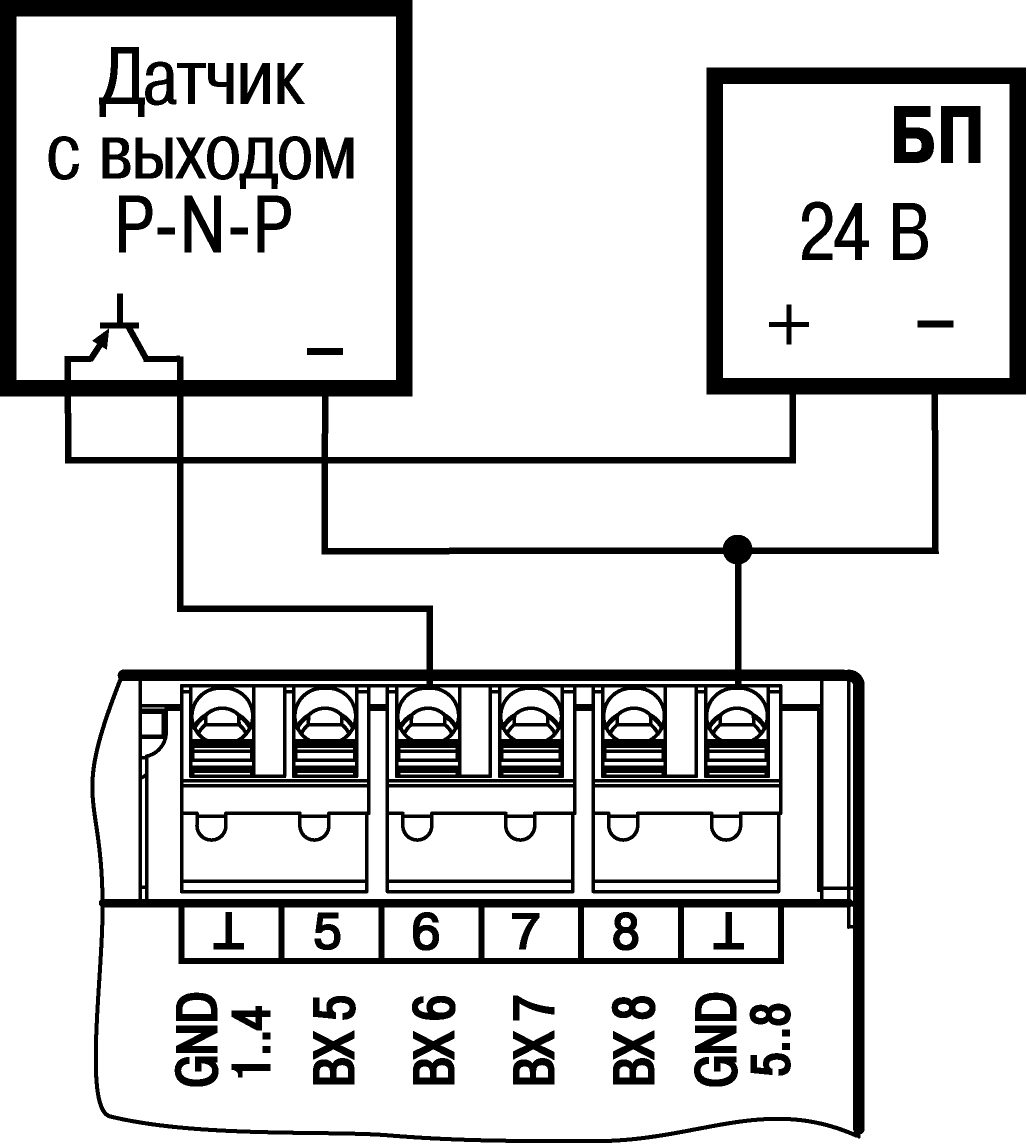

Схема подключения к контроллеру трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p–типа с открытым коллектором



Руководство по эксплуатации Модус 5680
