Программируемый логический контроллер ОВЕН ПЛК304. НОВИНКА!!!

  Отличительные особенности
- Встроенная ОС
- 1 порт Ethernet
- 1 универсальный последовательный порт RS-232/RS-485 и 3 порта RS-232, для подключения различного оборудования
- Наличие 2-х USB портов для подключения внешних накопителей информации
- Наличиет встроенного карт-ридера для подключения SD-карт, объемом до 2-х Гб
- Наличие встроенных часов реального времени
- Возможность использования 2-х сред программирования контроллеров для создания проектов таких как CoDeSys 3 и ISagraf 5
- Возможность встраивания в вертикально интегрированные SCADA и softlogic системы с (например MasterSCADA, Энтек, Каскад, Круг2000, и др)
Вычислительные ресурсы
- В контроллере заложены мощные вычислительные ресурсы на основе встроенной ОС
- Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel
- Большой объем оперативной памяти – 64МБ
- Большой объем энергонезависимой памяти – Flash, 16МБ
Преимущества контроллеров ОВЕН ПЛК 304
- Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
- Контроллеры имеют мощные аппаратные ресурсы: быстродействующий процессор и большой объем оперативной(SDRAM) и энергонезависимой(Flash) памяти
- Наличие портов USB-host позволяет подключать к контроллерам различные устройства:
– для организации связи с внешним оборудованием (gsm/gprs- модемы, wifi-шлюзы);
– для подключения внешних накопителей данных (usb-flash).
- Наличие встроенного кард-ридера позволяет расширять энергонезависимую(flash) память контроллера до 2 ГБ
- увеличенное количество последовательных интерфейсов, позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи
- Встроенные часы реального времени
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Возможность программирования контроллеров в 2-х, наиболее распространенных средах программирования контроллеров: Codesys 3.x и Isagraf 5
- Возможность программирования контроллеров из SCADA-систем с встроенным softlogic пакетом
- Набор готовых программных модулей, предоставляемых бесплатно

Технические характеристики

Общие характеристики

Конструктивное исполнение унифицированный корпус для крепления на DIN-рейку
Степень защиты корпуса IP20
Напряжение питания =10...30 В (номин. =24 В)
Потребляемая мощность 4 Вт
Индикация передней панели светодиодная индикация питания, состояния приема/передачи Ethernet и последовательных портов.

Ресурсы

Центральный процессор 32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel SAM9200)
Объем оперативной памяти 64 Мбайт
Объем энергонезависимой 16 Мбайт

Дискретные входы

Количество дискретных входов нет
Гальваническая изоляция дискретных входов -
Максимальная частота сигнала, подаваемого на дискретный вход -

Аналоговые входы

Количество аналоговых входов нет
Предел основной приведенной погрешности -
Типы поддерживаемых датчиков и входных сигналов -
Разрядность ЦАП -
Минимальное время опроса всех аналоговых входов -

Дискретные выходы

Количество и тип дискретных выходов нет
Гальваническая развязка дискретных выходов -

Аналоговые выходы

Количество аналоговых выходов нет
Тип выходного сигнала -
Разрядность ЦАП -
Наличие встроенного источника питания -

Интерфейсы связи

Интерфейсы Ethernet 10/100 Мbps
3 x RS232
1 x RS232/RS485

Порты

2 x USB-Host
1 x SD карт ридер

Элементы управления

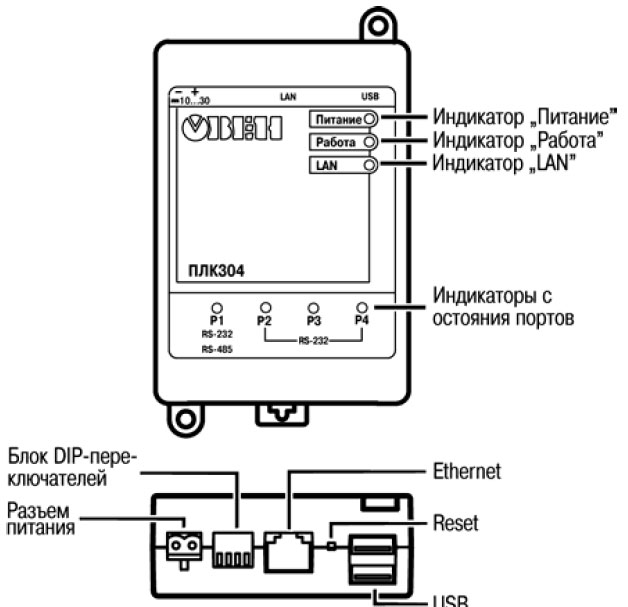

ОВЕН ПЛК 304. Лицевая поверхность прибора

На лицевой поверхности прибора находятся
- Светодиод «Питание».
- Светодиод «Работа» - после включения ПЛК загружает файловую систему на RAMDISK; после прохождения загрузки системы светодиод загорается; после получения команды «halt» - выключается.
- Светодиод «LAN» - при соединении Ethernet-порта с сетью - загорается. При прохождении сигнала - мерцает.
- Светодиоды «Р1, Р2, Р3, Р4» - 4 двуцветных светодиода индицируют прохождение сигналов через последовательные порты. При получении данных (RXD находится в состоянии высокого уровня) - включен зеленый цвет; при передаче данных (ТXD находится в состоянии высокого уровня) - включен желтый цвет.

Модификации

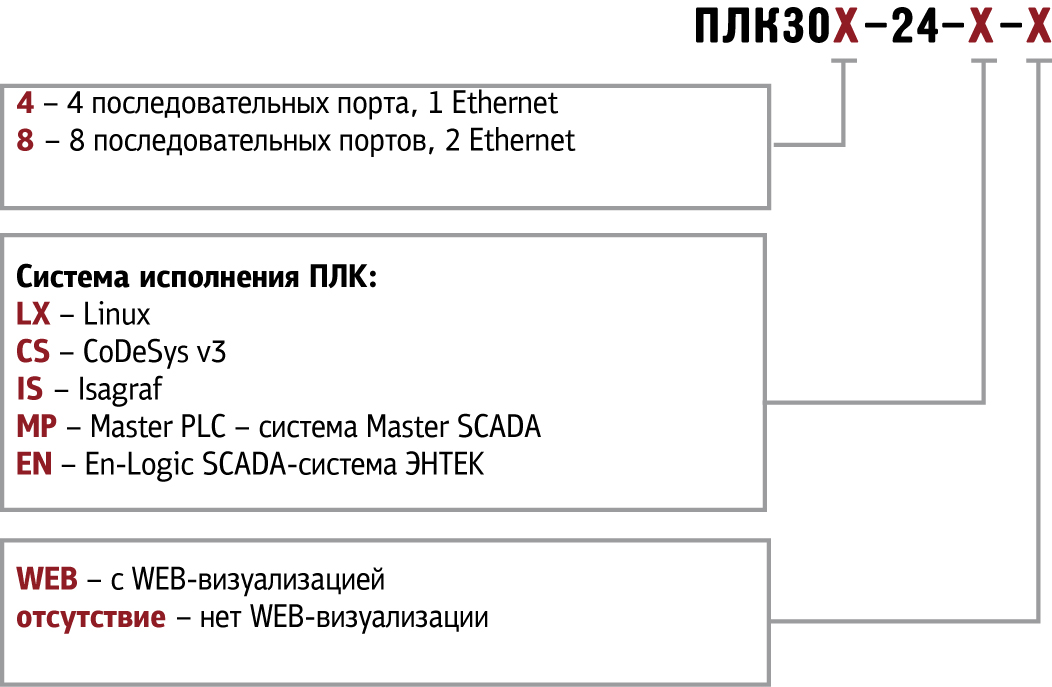

Обозначения при заказе

Схемы подключения

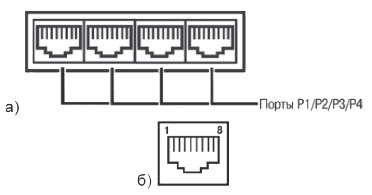

а) Нижняя поверхность прибора с последовательными портами
б) разъем типа RJ45

Распайка последовательных портов

PIN RS-323 RS-485
1 DSR* -
2 RTS A (Data + )
3 GND GND
4 Tx D (Data – )
5 Rx -
6 DCD* -
7 CTS -
8 DTR* -

--------------------------------------------------------------

* Только для порта 2

FAQ

Вопрос 1: При настройке опроса по интерфейсу RS-485/RS-232 на ПЛК3хх просят указать номер порта. Какому порту соответствует какой номер.
Ответ: Физическому порту Р1 соостветсвует com2, P2-com3, P3-com4, P4-com5.

Вопрос 2: Как опоределить IP ПЛК3хх?
Ответ: Смотрите инструкцию по применению "Инструкция по определению IP-адреса ПЛК3хх" и "Инструкция по определению IP-адреса подключенного ПЛК в среде CoDeSys v3.4"

Вопрос 3: Мой контроллер не находится в CoDeSys v3.x. Что делать?
Ответ: Смотрите инструкцию по применению
"Дополнение к инструкции по подключению ПЛК в среде CoDeSys v3.4"

Вопрос 4: В программе был бесконечный цикл. После записи ее в ПЗУ ПЛК3хх, последний "завис" и не отвечает на запросы. Что делать?
Ответ: Настроить сторожевой таймер (Aplication/ Task Configuration/ Main Task, раздел "WatchDog", поставить галочку у "Enable")
Удалить программу из памяти ПЛК
"Инструкция по удалению программы из энергонезависимой памяти ПЛК3хх".

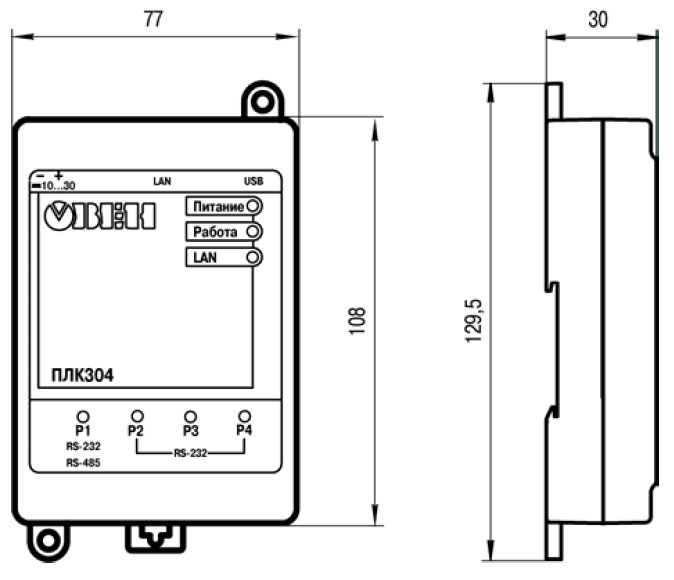

Габаритные размеры
