Программируемый логический контроллер ОВЕН ПЛК160.

 Рекомендуется к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления малыми станками и механизмами
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
Оптимально для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий.

ОВЕН ПЛК160
Программируемые логические контроллеры ОВЕН ПЛК160 выполнены в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.
По электромагнитной совместимости контроллеры соответствуют классу А по ГОСТ Р 51522-99 (МЭК 61326-1-97) и ГОСТ Р 51841-2001, что подтверждено неоднократными испытаниями изделия.

Вычислительные ресурсы
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
- высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
- большой объем оперативной памяти - 8МБ;
- большой объем постоянной памяти - Flash память, 4МБ;
- объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;
- время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Дополнительно
Широкие возможности самодиагностики контроллера.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.
Встроенные часы реального времени.
Возможность создавать и сохранять архивы на Flash контроллера.

Условия эксплуатации
Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С
Закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов
Верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа
По устойчивости к климатическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84.

Конструктивные особенности
Контроллеры выполнены в компактном DIN-реечном корпусе. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены в конце раздела.
Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.
По устойчивости к механическим воздействиям при эксплуатации ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997.
По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.

Электрические параметры
Два варианта питания для каждого контроллера:
- переменный ток: (90-265)В, (47...63)Гц;
- постоянный ток: (18-29)В.
Небольшая потребляемая мощность до 10Вт.

Все дискретные входы контроллера измеряют сигнал 24В.
Тип сигнала может быть как n-p-n, так и p-n-p.
Количество «быстрых» дискретных входов зависит от модификации контроллера.
Дискретные выходы типа: Р - реле.
Количество быстрых дискретных выходов зависит от модификации контроллера.
«Быстрые» аналоговые входы, для подключения унифицированных датчиков тока, напряжения. Дискретные выходы контроллеров данной линейки могут быть настроены на выдачу ШИМ, или генератора с высокой точностью.

Аналоговые выходы могут быть
- По току 4-20мА
- По напряжению 0-10В
- Универсальные - программно переключаемые ток\напряжение

Интерфейсы и протоколы
Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:
- Ethernet;
- До трех последовательных портов;
- USB Device для программирования контроллера.

Поддерживаемые интерфейсы и протоколы

Так же в контроллерах данной линейки поддержана возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.).

Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:
- поддержка 5 языков программирования, для специалистов любой отрасли;
- мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров;
- функции документирования проектов;
- количество логических операций ограничивается только количеством свободной памяти контроллера;
- практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов.
Получить более подробную информацию по системе программирования CoDeSys с сайта производителя www.3s-software.ru.

Программируются контроллеры данной линейки по любому из нижеперечисленных интерфейсов
- Ethernet
- Debug RS-232
- USB Device
Кабель для программирования идет в комплекте поставки (для Debug RS-232), или используется стандартный кабель.

Отличительные особенности линейки

- Небольшое количество точек ввода\вывода
- Расширенное количество интерфейсов «на борту» контроллеров
- Наличие порта Ethernet
- Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН, DCon
- Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами
- Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени
- Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние
- Наличие Flash памяти позволяет организовывать архивирование данных на самом ПЛК.

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО
Среда программирования CoDeSys
Сбор готовых функциональных блоков
Специальные сервисные утилиты для работы с ОВЕН ПЛК
Для организации обмена с верхним уровнем предоставляются бесплатные OPC драйвера OPC, драйвер Gateway (от CoDeSys) и OPC драйвер ModBus (от ОВЕН)

Поддерживаемые интерфейсы и протоколы

Технические характеристики

Общие сведения

 Питание

Ресурсы и дополнительное оборудование

Цифровые (дискретные) входы

Аналоговые входы

Цифровые (дискретные) выходы

Время переключения из состояния «0» в состояние «1» и обратно:

Аналоговые выходы

Интерфейсы связи и программирования

Программирование

Модификации

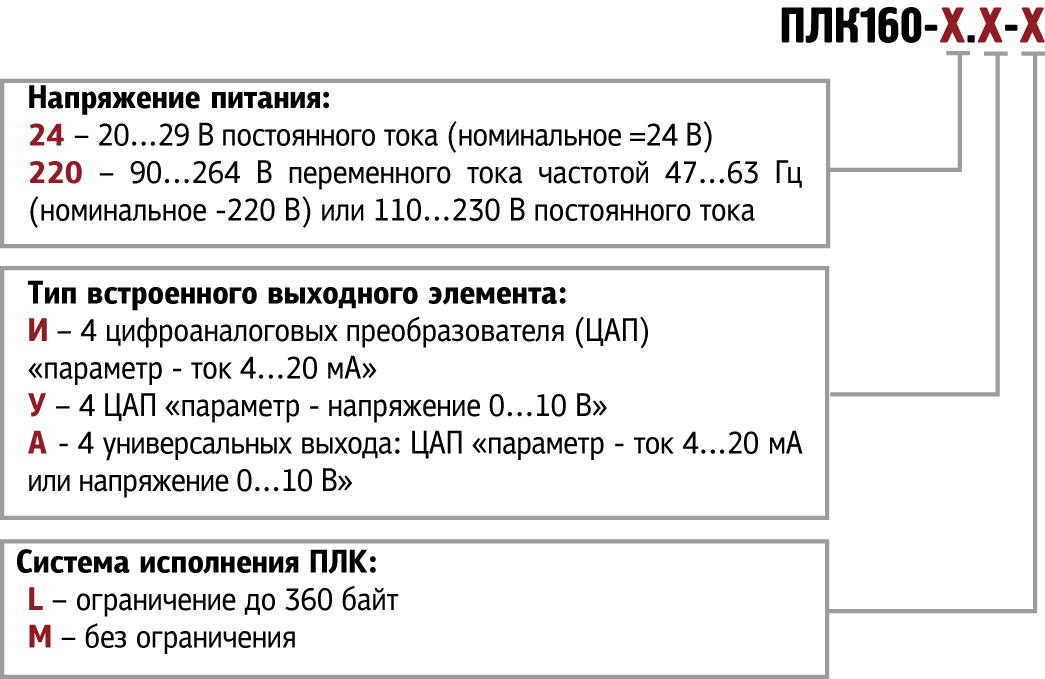

Обозначения при заказе

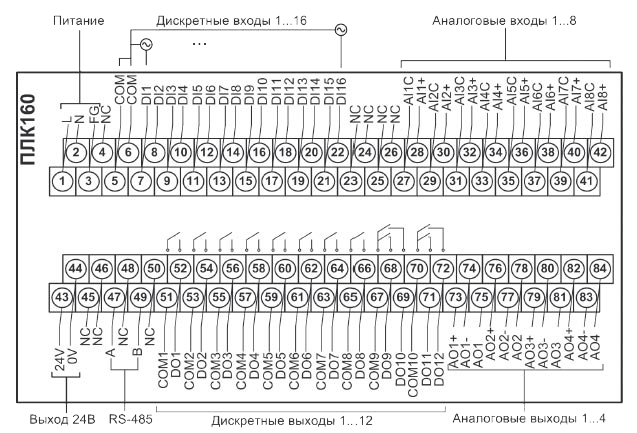

Схемы подключения

ОВЕН ПЛК160. Схемы плдключения

Схемы кабелей ОВЕН ПЛК160

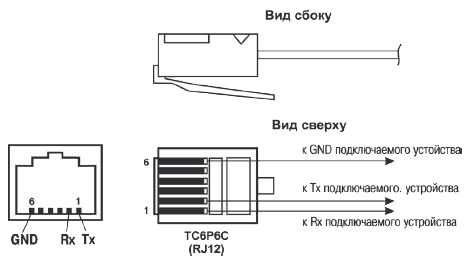

Схема кабеля программирования КС1, входящего в комплект поставки

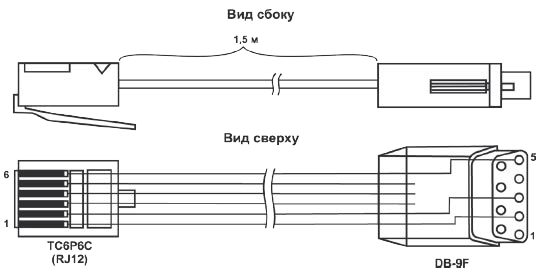

Схема кабеля для подключения к порту RS-232 и Debug RS-232
