Программируемый логический контроллер ОВЕН ПЛК 150

USB-Device  Контроллер ОВЕН ПЛК 150 предназначен:
- Для создания систем управления малыми и средними объектами
- Построение систем диспетчеризации
- Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

Конструктивные особенности ОВЕН ПЛК150
Контроллер выполнен в компактном DIN-реечном корпусе.
Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Вычислительные ресурсы ОВЕН ПЛК 150
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
- высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
- большой объем оперативной памяти – 8МБ;
- большой объем постоянной памяти – Flash память, 4МБ;
- объем энергонезависимой памяти, для хранения значений переменных – до 16КБ.

Конкурентные преимущества ОВЕН ПЛК150
- Отсутствие ОС, что повышает надежность работы контроллеров
- Скорость работы дискретных входов – до 10КГц при использовании подмодулей счетчика
- Наличие аналоговых входов и выходов
- Большое количество интерфейсов на борту: Ethernet, 3 последовательных порта, работающих независимо друг от друга
- Расширенный температурный диапазон работы: от минус 20 до плюс 70 градусов Цельсия
- Широкие возможности самодиагностики контроллера
- Встроенные часы реального времени
- Встроенный аккумулятор, позволяющий «пережидать» пропадание питания – выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние»
- Возможность создавать и сохранять архивы на Flash контроллера
- Возможность работы по любому нестандартному протоколу по любому из портов, что позволяет подключать устройства с нестандартным протоколом (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Набор готовых программных модулей, предоставляемых бесплатно

Программирование контроллеров ОВЕН ПЛК150
Создание программ для контроллеров ОВЕН ПЛК150, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.
Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Получить более подробную информацию по системе программирования CoDeSys можно скачать с сайта производителя www.3s-software.ru.

Дополнительные утилиты
Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:
- EasyWorkPLC – утилита для технолога, позволяющая изменять значения параметров, не изменяя при этом программу контроллера. Работает без CoDeSys;
- PLC_IO – утилита для работы с файловой системой контроллера, например запись\считывание файлов с ПЛК. Работает без CoDeSys.

Сертификаты и разрешения для контроллеров ОВЕН ПЛК150
Контроллер ОВЕН ПЛК150 имеет следующие сертификаты:
- сертификат Соответствия;
- сертификат об утверждении типа средств измерений.

Поддерживаемые интерфейсы и протоколы

Протокол Интерфейс Применение
ОВЕН RS-232
RS-485
Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.

Modbus RTU

Modbus ASCII

RS-232
RS-485
Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
Modbus TCP Ethernet 10/100 Mbps Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами
DCON RS-232
RS-485
Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей
GateWay (протокол CoDeSys) RS-232
Ethernet 10/100 Mbps
USB-Device
Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys
Mass Storage Device USB-Device (для ПЛК100) Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта

Контроллеры ОВЕН ПЛК 150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК 150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК 150 (библиотека входит в комплект поставки контроллера).

Технические характеристики

Общие сведения

Конструктивное исполнение Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса IР20
Напряжение питания:
ПЛК150-24
ПЛК150-220
18... 29 В постоянного тока (номинальное напряжение 24 В)
90... 264 В переменного тока (номинальное напряжение 220 В) частотой 47... 63 Гц
Потребляемая мощность 6 Вт
Индикация передней панели 1 индикатор питания
6 индикаторов состояний дискретных входов
4 индикатора состояний выходов
1 индикатор наличия связи с CoDeSys
1 индикатор работы программы пользователя

Ресурсы

Центральный процессор 32-х разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти 8 МВ
Объем энергонезависимой памяти хранения ядра СоDеSуs, программ и архивов 4 МВ**
Размер Retain-памяти 4 кВ***
Время выполнения цикла ПЛК Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов 6
Гальваническая изоляция дискретных входов есть, групповая
Электрическая прочность изоляции дискретных входов 1,5 кВ
Максимальная частота сигнала, подаваемого на дискретный вход 1 кГц при программной обработке
10 кГц при применении аппаратного счетчика и обработчика энкодера

Дискретные выходы

Количество дискретных выходов 4 э/м реле
Характеристики дискретных выходов Ток коммутации до 2 А при напряжении не более 220 В 50 Гц и cos j > 0,4
Гальваническая изоляция дискретных выходов есть, индивидуальная
Электрическая прочность изоляции дискретных выходов 1,5 кВ

Аналоговые входы

Количество аналоговых входов 4
Типы поддерживаемых унифицированных входных сигналов Напряжение 0...1 В, 0...10 В, -50...+50 мВ
Ток 0...5 мА, 0(4)...20 мА
Сопротивление 0...5 кОм
Типы поддерживаемых датчиков Термосопротивления:
ТСМ50М, ТСП50П, ТСМ100М, ТСП100П,
ТСН100Н, ТСМ500М, ТСП500П, ТСН500Н,
ТСП1000П, ТСН1000Н
Термопары:
ТХК (L), ТЖК (J), ТНН (N), ТХА (K), ТПП (S),
ТПП (R), ТПР (В), ТВР (А-1), ТВР (А-2)
Разрядность встроенного АЦП 16 бит
Внутреннее сопротивление аналогового входа:
в режиме измерения тока
в режиме измерения напряжения 0...10 В
50 Ом
Около 10 кОм
Время опроса одного аналогового входа 0,5с
Предел основной приведенной погрешности измерения аналоговыми входами 0,5 %
Гальваническая изоляция аналоговых входов отсутствует

Аналоговые выходы

Количество аналоговых выходов 2
Разрядность ЦАП 10 бит
Тип выходного сигнала
ПЛК 150-И
ПЛК 150-У
ПЛК 150-А
Ток 4...20 мА
Напряжение 0...10 В
Ток 4...20 мА или напряжение 0...10 В
Питание аналоговых выходов встроенное, общее на все выходы
Гальваническая изоляция аналоговых выходов есть, групповая
Электрическая прочность изоляции аналоговых выходов 1,5 кВ

Интерфейсы связи

Интерфейсы Ethernet 100 Base-T
RS-232
RS-485
Скорость обмена по интерфейсам RS от 4800 до 115200 bps
Протоколы ОВЕН
ModBus-RTU, ModBus-ASCII
DCON
ModBus-TCP
GateWay (протокол CoDeSys)

Программирование

Среда программирования CoDeSys 2.3.8.1 (и старше)
Интерфейс для программирования и отладки RS-232 или Ethernet

------------------------------------------------------------------

*Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
** Настраивается пользователем, максимальный объем 16 Кбайт

Характеристики дискретных входных сигналов

Модификация контроллера Сигнал, подаваемый на дискретный вход Комментарий
ПЛК150-24 29... 17 В* - логическое значение 1
5...0 В* - логическое значение 0
Вход срабатывает при протекающем через него токе величиной не менее 3 мА
ПЛК150-220 С помощью сухого контакта или ключа, коммутирующего общую клемму дискретных входов и клемму конкретного входа Суммарное сопротивление контакта и линии подключения должно быть не более 100 Ом

* Напряжение относительно минусовой клеммы питания

Характеристики встроенных выходных элементов

Обозначение при заказе Наименование Характеристики
И Цифроаналоговый преобразователь "параметр - ток 4...20 мА" Сопротивление нагрузки от 0 до 900 Ом
У Цифроаналоговый преобразователь "параметр - напряжение 0...10 В" Сопротивление нагрузки от 2 кОм
А Цифроаналоговый преобразователь "параметр - ток 4...20 мА или напряжение 0...10 В" Сопротивление нагрузки от 150 до 900 Ом для токового сигнала и свыше 10 кОм для сигнала напряжения

Типы датчиков и унифицированных сигналов, подключаемых к аналоговым входам

Наименование

Диапазон измерений

Термопреобразователи сопротивления (по ГОСТ 6651- 94)

ТСМ (Cu 50)  W100 = 1,4260

-50 °С...+200 °С

ТСМ (50М)    W100 = 1,4280

-190 °С...+200 °С

ТСП (Pt 50)  W100 = 1,3850

-200 °С...+750 °С

ТСП (50П)    W100 =1,3910

-200 °С...+750 °С

ТСМ (Cu 100) W100 =1,4260

-50 °С...+200 °С

ТСМ (100М)   W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 100) W100 =1,3850

-200 °С...+750 °С

ТСП (100П)   W100 =1,3910

-200 °С...+750 °С

ТСН (100Н)   W100=1,6170

-60 °С...+180 °С

ТСМ (Cu 500) W100 =1,4260

-50 °С...+200 °С

ТСМ (500М)   W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 500) W100 =1,3850

200 °С...+750 °С

ТСП (500П)   W100 =1,3910

-200 °С...+750 °С

ТСН (500Н)   W100 =1,6170

-60 °С...+180 °С

ТСМ (Cu 1000) W100 =1,4260

-50 °С...+200 °С

ТСМ (1000М)  W100 =1,4280

-190 °С...+200 °С

ТСП (Pt 1000) W100 =1,3850

-200 °С...+750 °С

ТСП (1000П)  W100 =1,3910

-200 °С...+750 °С

ТСН (1000Н)  W100 =1,6170

-60 °С...+180 °С

Термопары  (по ГОСТ Р 8.585-2001)

ТХК (L)

-200 °С...+800 °С

ТЖК (J)

-200 °С...+1200 °С

ТНН (N)

-200 °С...+1300 °С

ТХА (K)

-200 °С...+1300 °С

ТПП (S)

0 °С...+1600 °С

ТПП (R)

0 °С...+1600 °С

ТВР (А-1)

0 °С...+2500 °С

ТВР (А-2)

0 °С...+1800 °С

ТВР (А-3)

0 °С...+1600 °С

ТМК (Т)

-200 °С...+400 °С

Унифицированные сигналы постоянного напряжения и тока  (по ГОСТ 26.011-80)

0...5,0 мА

0...100 %

0...20,0 мА

0...100 %

4,0...20,0 мА

0...100 %

-50,0...+50,0 мВ

0...100 %

0...1,0 В

0...100 %

0...10,0 В

0...100 %

Датчики сопротивления

0... 5000 Ом

0...100 %

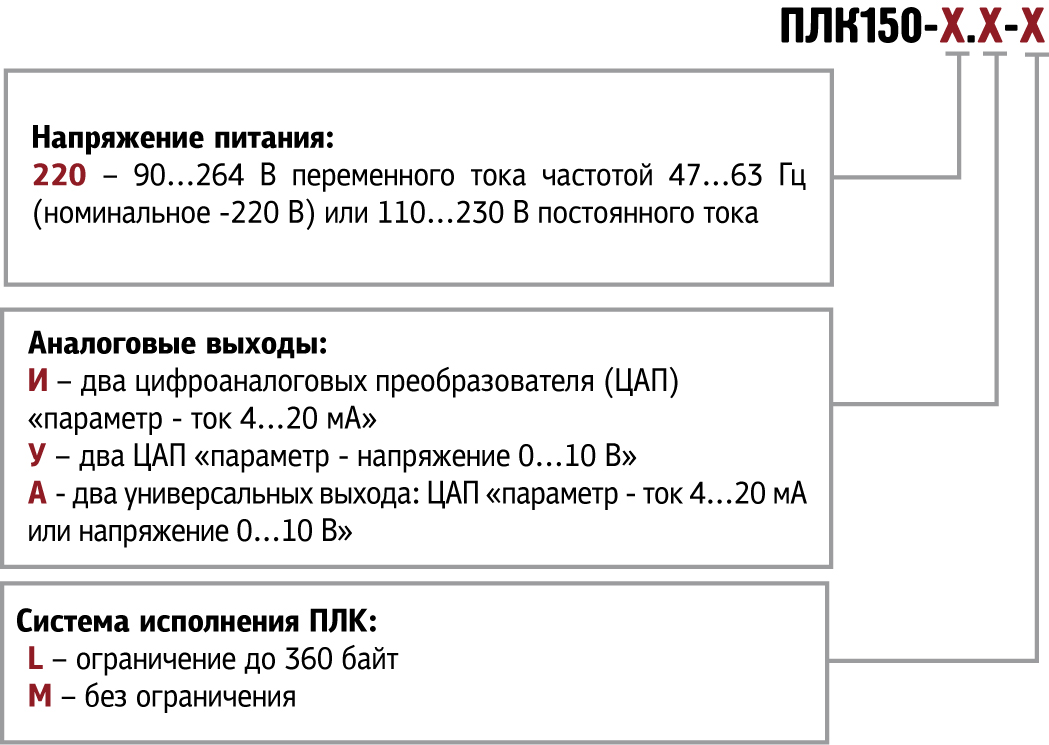

Модификации

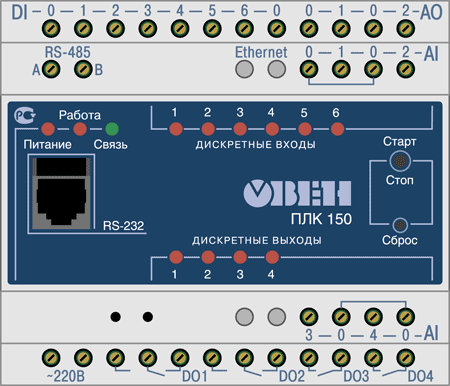

Элементы индикации и управления

Светодиодная индикация:
– наличия питания;
– работы программы;
– наличия связи со средой программирования CoDeSys;
– состояния дискретных входов;
– состояния дискретных выходов.
Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере
Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом)

Схемы подключения

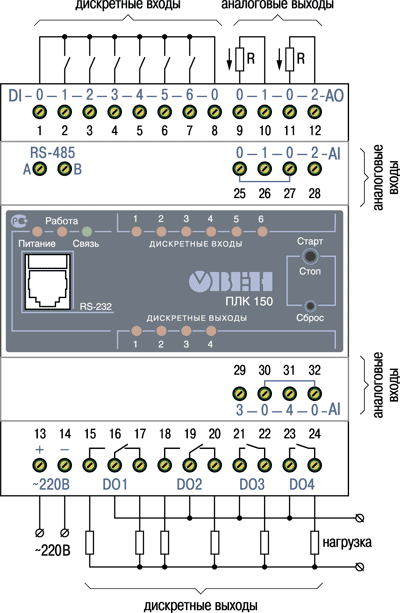

Схема подключения питания, дискретных входов и выходов ПЛК150-220

Схемы подключения датчиков ко входам ПЛК150

Схема подключения датчиков к дискретным входам ПЛК150 Схема подключения датчиков к аналоговым входам ПЛК150

Габаритные размеры

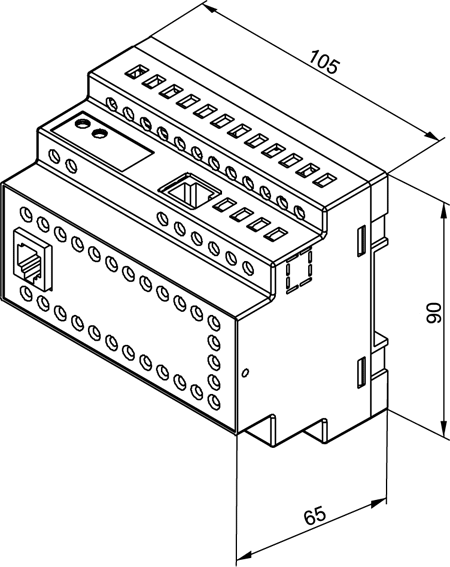

Габаритный чертеж ОВЕН ПЛК150

Схемы работы ОВЕН ПЛК150 в сети

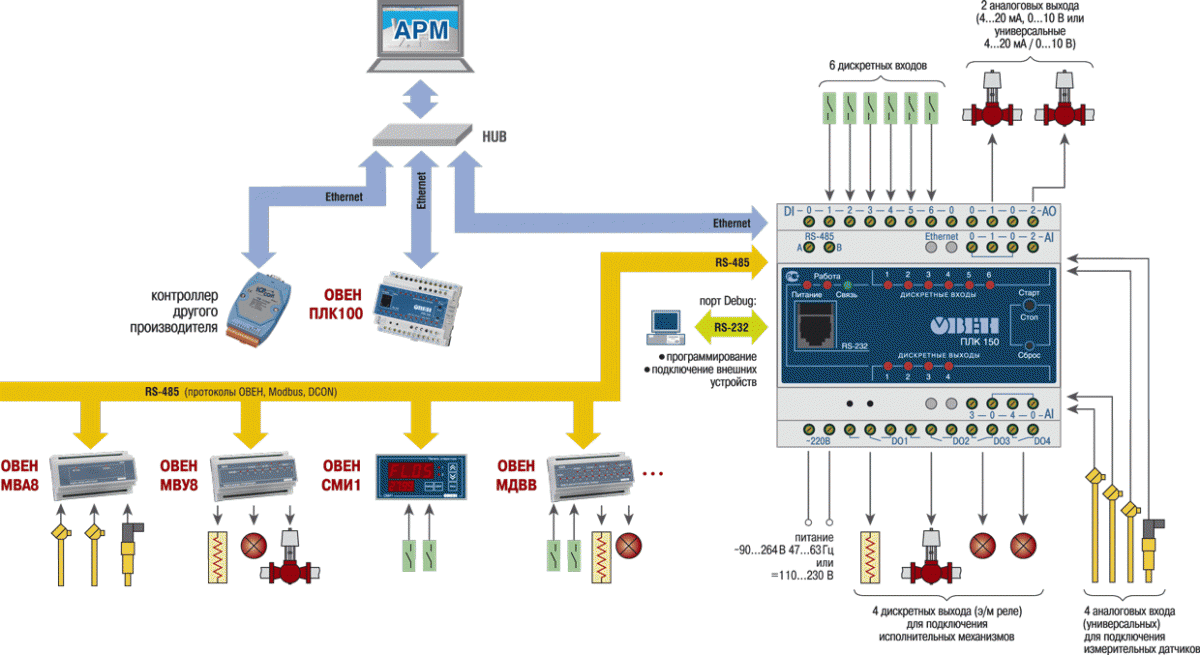

Возможная схема работы контроллера ОВЕН ПЛК150 в промышленной сети
