Программируемый логический контроллер ОВЕН ПЛК73. НОВИНКА!!!

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК73 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.

Основные функциональные возможности
- НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
- УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
- ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232
- ВСТРОЕННЫЕ ЧАСЫ реального времени
- ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
- БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
– разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
– стандартные библиотеки CoDeSys.
- ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода

Поддерживаемые протоколы и применения

Протокол Интерфейс Применение
ОВЕН RS-232
RS-485		 Поддержка модулей ОВЕН МВА8, МВУ8.
Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU
Modbus ASCII		 RS-232
RS-485		 Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
GateWay
(протокол CoDeSys)		 RS-232 Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet).
Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys.
Работа с OPC-сервером CoDeSys

Технические характеристики

Общие сведения

Конструктивное исполнение Корпус щитового крепления.
Габаритные размеры:
(129 x 160 x 50)±1 [мм]
Шаг между клеммами: 7,62 мм
Степень защиты корпуса со стороны лицевой панели IP55
Напряжение питания 90...245 В (частотой от 47 до 63 Гц)
Потребляемая мощность, не более 18 ВА
Параметры встроенного вторичного источника питания выходное напряжение 24±3 В, ток не более 180 мА

Элементы человеко-машинного интерфейса

Тип дисплея Текстовый монохромный ЖКИ с подсветкой
Количество знакомест (символов) 4 x 16
Кнопки управления на лицевой панели 9 тактовых кнопок:
"Пуск/стоп", "Выход", "Альт",
"Ввод", "Вверх", "Вниз",
"F1", "F2", "F3"
Светодиоды на лицевой панели 6 шт:
"K1", "K2", "K3", "K4",
"K5", "K6"

Интерфейсы связи

Интерфейсы 2 интерфейса опционально:
1-й интерфейс: RS-485, RS-232 или отсутствует;
2-й интерфейс: RS-485, RS-232 или отсутствует.
Режим работы интерфейсов Master, Slave
Поддержаные протоколы ОBEH, ModBus-ASCII/RTU, GateWay (протокол CoDeSys)

Аналоговые входы

Количество аналоговых входов 8
Типы подключаемых датчиков и характеристики аналоговых входов В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

Выходы (дискретные и аналоговые)

Количество выходов внутри контроллера

8, из них 4 с возможностью установки ЦАП

Типы выходных элементов и их характеристики

В соответствии с ТУ 4252-003-46526536-2008 контроллера ПЛК63

Выходные элементы:



1

тип К (группа из 2 выходов)

2

3

тип К (группа из 2 выходов)

4

5

тип (Р, К, С, Т, И, У) или отсутствует

6

тип (Р, К, С, Т, И, У) или отсутствует

7

тип (Р, К, С, Т, И, У) или отсутствует

8

тип (Р, К, С, Т, И, У) или отсутствует

Дискретные входы

Количество дискретных входов 8
Подключаемые входные устройства подключение датчиков с выходами: "сухой-контакт",
p-n-p- и n-p-n-транзистор
Максимальная частота сигнала, подаваемого на дискретный вход 1000 Гц (при скважности 0.5)
Напряжение питания дискретных входов, В 24±3

Программирование и обновление встроенного программного обеспечения

Среда программирования CoDeSys 2.3 (версия 2.3.8.1 и более старшая)
Интерфейс для программирования и отладки в CoDeSys RS-232 DBGU
Интерфейс для обновления встроенного программного обеспечения RS-232 DBGU

(выведен на разъем RJ-12)

Модификации

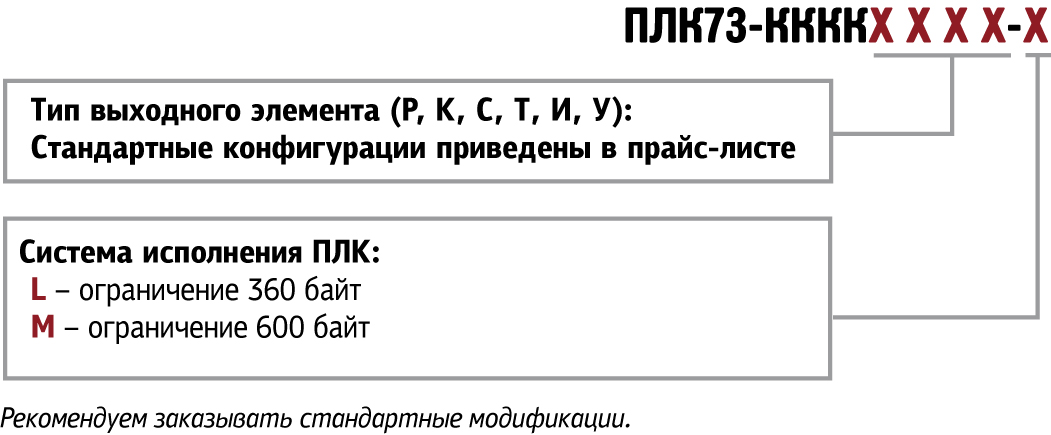

Обозначения при заказе



Руководство по программированию ПЛК6373
Руководство по эксплуатации ПЛК73
