Программируемый логический контроллер ОВЕН ПЛК63

Полноценный программируемый контроллер для простых задач автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие станки. Представляет собой удобную базу для создания законченных приборов.

Основные функциональные возможности
- НАДЕЖНАЯ СРЕДА ПРОГРАММИРОВАНИЯ CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
- ДВУХСТРОЧНЫЙ ЗНАКОСИНТЕЗИРУЮЩИЙ ДИСПЛЕЙ
- УВЕЛИЧЕНИЕ КОЛИЧЕСТВА ДИСКРЕТНЫХ ВЫХОДОВ путем подключения модуля ОВЕН МР1
- ВСТРОЕННЫЕ ИНТЕРФЕЙСЫ RS-485, RS-232
- ВСТРОЕННЫЕ ЧАСЫ реального времени
- ПОДДЕРЖКА ПРОТОКОЛОВ ОВЕН, Modbus RTU, Modbus ASCII, GateWay
- БЕСПЛАТНАЯ БИБЛИОТЕКА ФУНКЦИОНАЛЬНЫХ БЛОКОВ:
– разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и др.;
– стандартные библиотеки CoDeSys.
- ВОЗМОЖНОСТЬ РАСШИРЕНИЯ путем подключения модулей ввода/вывода

Поддерживаемые протоколы и применения

Протокол Интерфейс Применение
ОВЕН RS-232
RS-485		 Поддержка модулей ОВЕН МВА8, МВУ8.
Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д.
Modbus RTU
Modbus ASCII		 RS-232
RS-485		 Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами
GateWay
(протокол CoDeSys)		 RS-232 Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet).
Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys.
Работа с OPC-сервером CoDeSys

Технические характеристики

Центральный процессор 32x разрядный RISC процессор 18 МГц на базе ядра ARM7
Объем оперативной памяти 64 кбайт
Объем энергонезависимой памяти 512 кбайт (Flash-память)
Время работы часов реального времени после пропадания питания не менее 3 месяцев
Конструктивное исполнение крепление на DIN-рейку
Дисплей шестистрочный 16-символьный с подсветкой и русскоязычным меню
Клавиатура пленочная, 6 кнопок
Степень защиты корпуса IP55
Напряжение питания ~220В 50Гц
Напряжение встроенного источника 24 В
Макс. ток источника питания 200 мА

Интерфейсы связи

Интерфейсы RS-485, DEBUG RS-232 (RJ-11)
Протоколы ОВЕН, Modbus RTU/ASCII, GateWay (протокол CoDeSys)

Аналоговые входы

Количество универсальных аналоговых входов 8
Типы подключаемых датчиков и сигналов термосопротивления, термопары, сигналы тока, напряжения, сопротивления

Дискретные входы

Количество дискретных входов 8
Наличие гальванической изоляции дискретных входов есть, групповая
Гарантированная рабочая частота 5 кГц

Выходы

Количество выходных элементов 6
Тип выходного элемента 1 э/м реле 4 А 220 В
Возможные типы выходных элементов 2...6 Р - э/м реле 4 А 220 В
И - ЦАП 4...20 мА
У - ЦАП 0...10 В (активный)
Расширение количества дискретных выходов до 8 (модуль МР1 по внутренней шине)

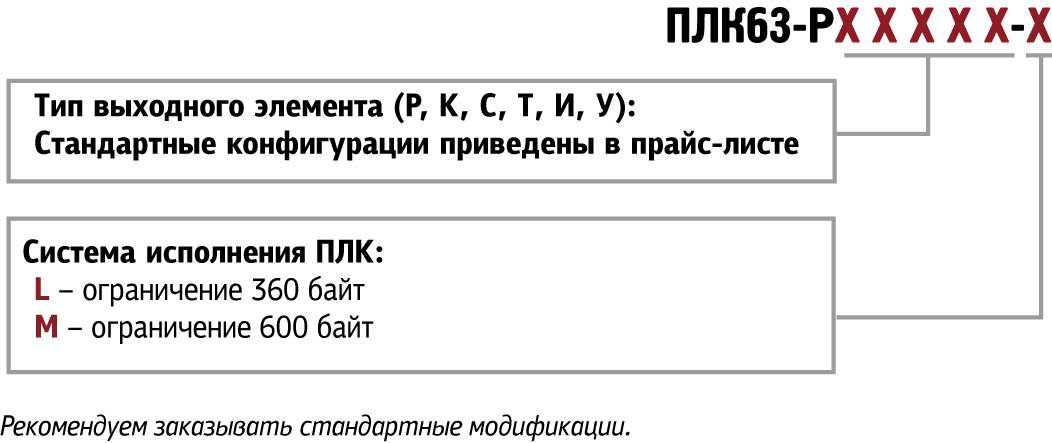

Модификации
