Светодиодный Modbus индикатор СМИ2

 Светодиодный индикатор СМИ2 семисегментный индикатор СМИ2 семисегментный светодиодный индикатор СМИ2



ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCii и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.



Основной функционал

  • Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
  • Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
  • Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
  • Встроенная логика определения аварийных значений отображаемого параметра.
  • Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.



Исполнение

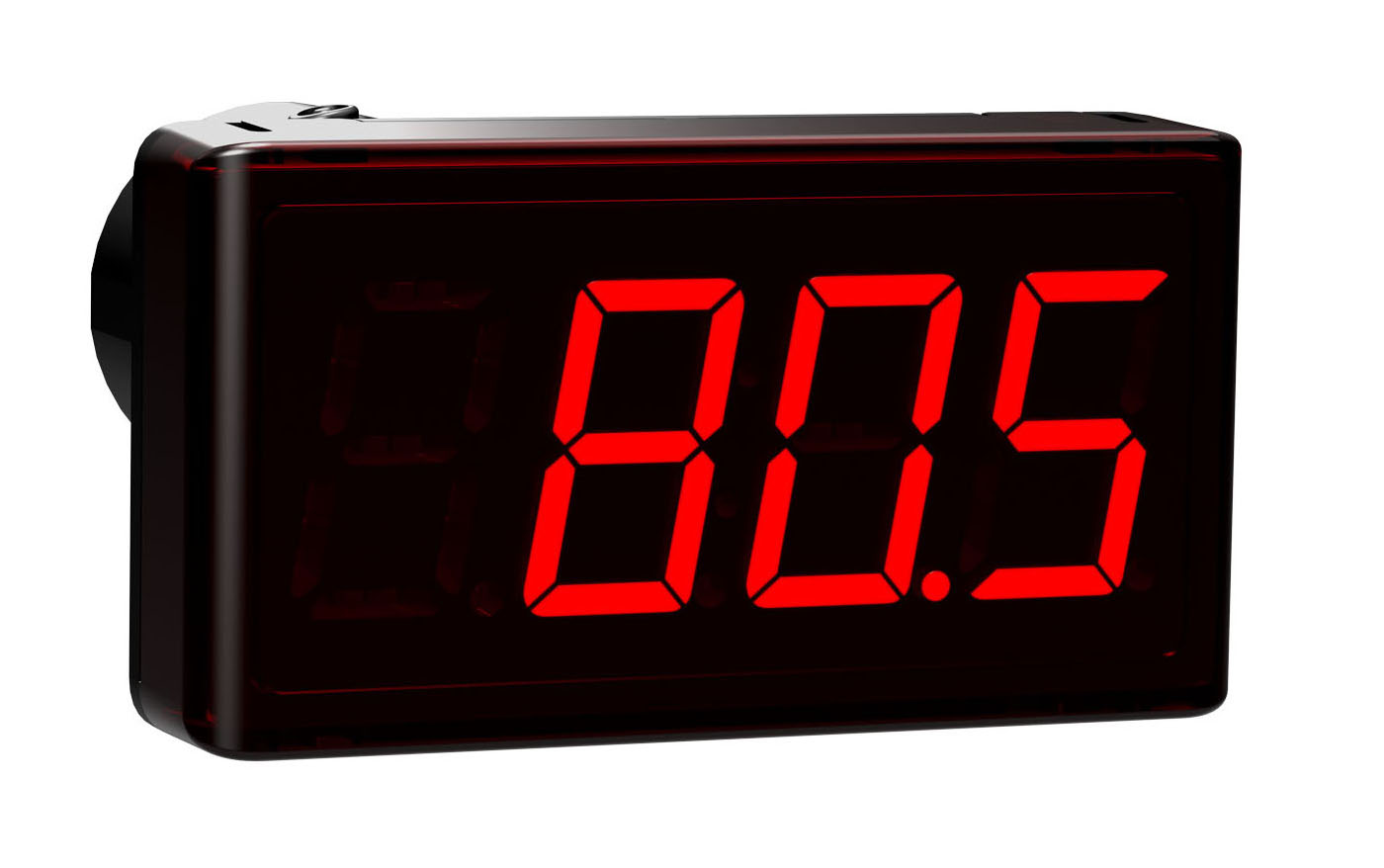

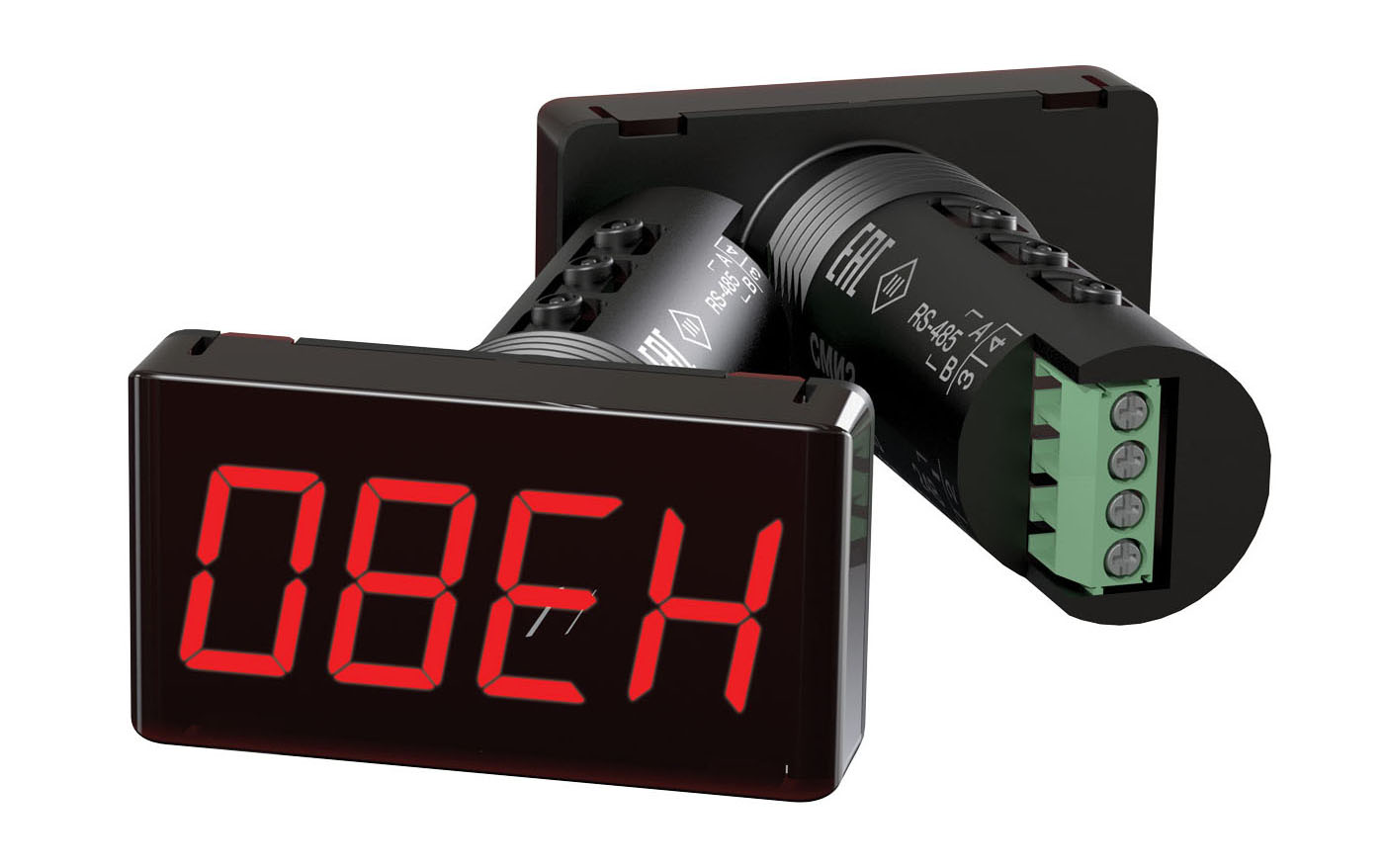

  • Четырёхразрядный семисегментный буквенно-цифровой индикатор.
  • Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.

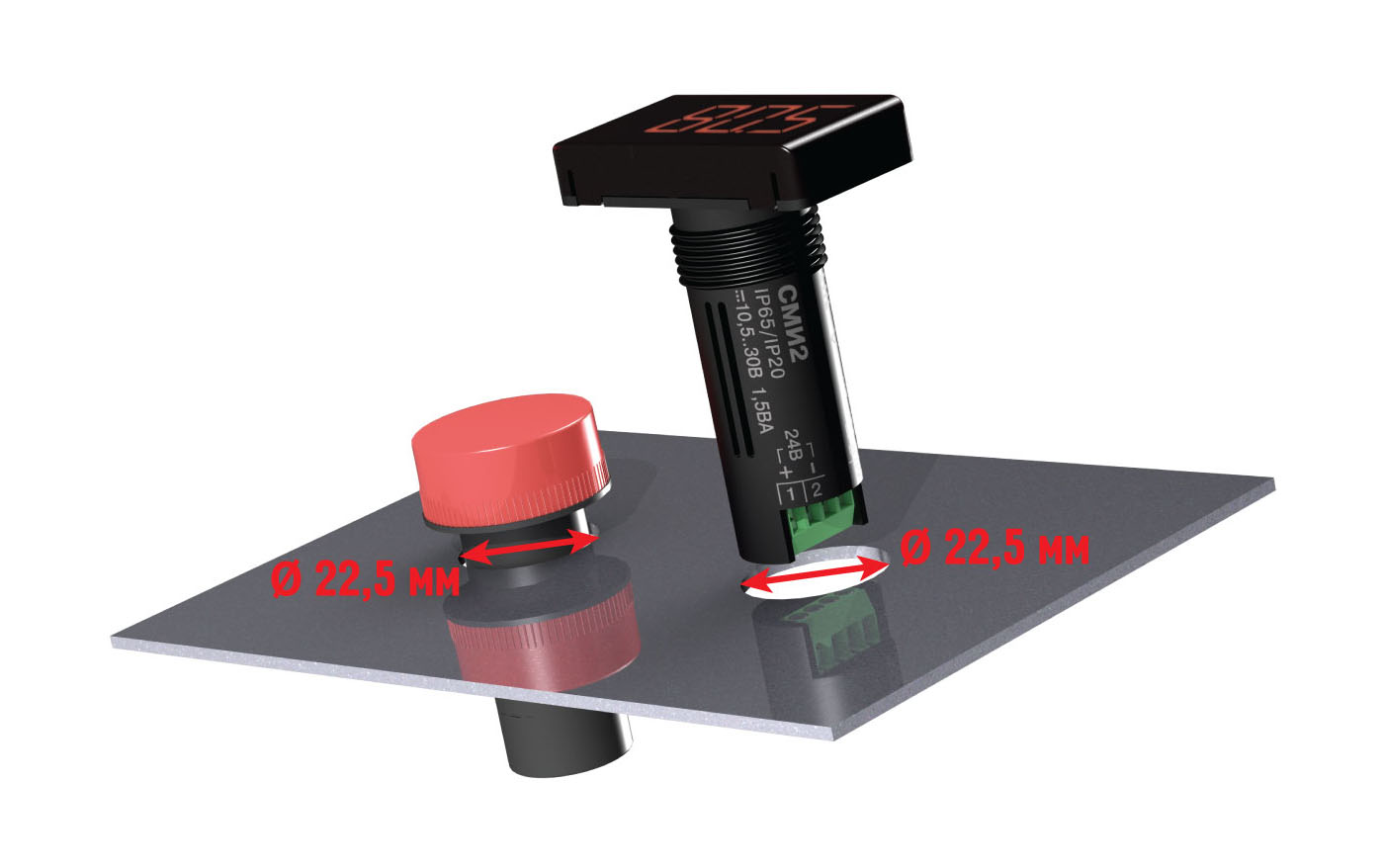

  • Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
  • Расширенный диапазон температур: -40…+70 С.
  • Степень защиты – IP65.
  • Расширенный диапазон питания: 10,5…30 В постоянного тока.
  • Гальваническая развязка.



Смотреть вебинар

Компактный индикатор c RS-485 – СМИ2. Вебинар состоялся 24 мая 2012 года.

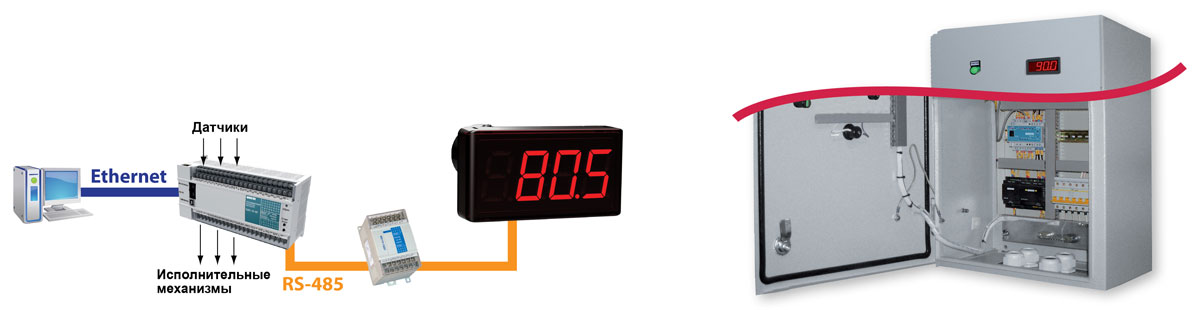

Использование ОВЕН СМИ2 в качестве щитового индикатора

Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.





ОВЕН СМИ2 в качестве щитового индикатора
ОВЕН СМИ2 в качестве щитового индикатора



Использование ОВЕН СМИ2 в диспетчерских щитах

Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

Диспетчерский пост с использованием индикаторов ОВЕН СМИ2
Диспетчерский пост с использованием индикаторов ОВЕН СМИ2



Использование ОВЕН СМИ2 в кнопочных постах

Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP65, непроницаем для пыли и влаги.

Применение ОВЕН СМИ2 в кнопочных постах
Применение ОВЕН СМИ2 в кнопочных постах
